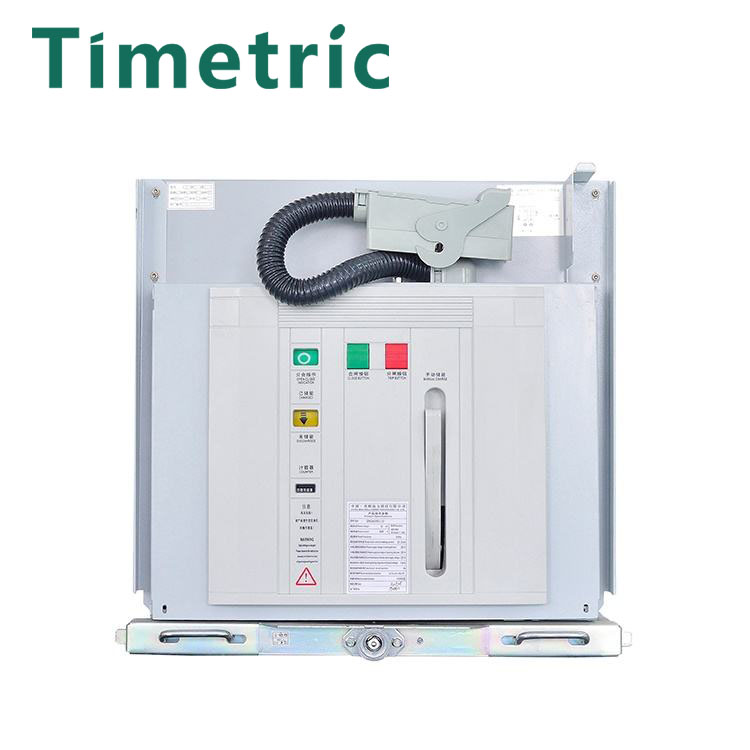

Bộ ngắt mạch chân không 3 pha 1250A

Chúng tôi hoan nghênh bạn đến nhà máy của chúng tôi để mua những sản phẩm Bộ ngắt mạch chân không 3 pha Timetric 1250A chất lượng cao, giá rẻ mới nhất. Chúng tôi mong muốn hợp tác với bạn. việc thực hiện đầy đủ các chiến lược quản lý chất lượng để đảm bảo chất lượng sản phẩm, toàn bộ quá trình kiểm tra và theo dõi chất lượng, không bỏ sót bất kỳ chi tiết nhỏ nào, để bạn yên tâm lựa chọn hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Giới thiệu cầu dao chân không 3 pha Timetric 1250A

Bộ ngắt mạch chân không 3 pha 1250A có thể được chia thành hai loại: loại cố định và loại ô tô. Cấu trúc tổng thể thông qua hình thức cơ chế vận hành và buồng dập tắt hồ quang trước và sau khi bố trí. Phần mạch chính là cấu trúc kiểu sàn ba pha. Do đó, nó có thể đặc biệt làm rò rỉ và giảm sự tích tụ bụi trên bề mặt của buồng dập tắt hồ quang. Nó không chỉ có thể ngăn buồng dập tắt hồ quang chân không bị ảnh hưởng bởi các yếu tố bên ngoài mà còn đảm bảo rằng hiệu ứng điện áp có thể thể hiện trạng thái điện trở cao ngay cả trong môi trường nóng ẩm và bẩn nghiêm trọng.

Thông số ngắt mạch chân không 3 pha Timetric 1250A (Thông số kỹ thuật)

KHÔNG.	MỤC	Đơn vị	Tham số
1	Điện áp định mức	KV	12
2	Dung sai điện áp xung chiếu sáng định mức	KV	75
3	1 phút Tần số điện áp	KV	42
4	Dung sai tần số của điện áp mạch thứ cấp	V	2000
5	Số ngắt dòng điện ngắn mạch định mức	lần	50
6	Tần số nguồn 1 phút	KA	42/48
7	Điện áp chịu xung sét (đỉnh)	KA	75/85
8	Dòng điện ngắn mạch định mức	KA	25/20	31.5	40
9	Xếp hạng hiện tại	A	630 1250	630/1250	1250/1600
				1600/2000	2000/2500
				2500/3150	3150/4000
10	Độ ổn định nhiệt định mức của dòng điện (RMS)	kA	25/20	31.5	40
11	Dòng điện định mức ổn định động (cao điểm)	kA	63	80	100
12	Dòng đóng ngắn mạch định mức (cực đại)	kA	63	80	100
13	trình tự vận hành định mức		O-0,3s-CO-180s-CO O-180s-CO-180s-CO
14	Đã xếp hạng một nhóm thiết bị ngắt dòng điện đơn/back-to-back	A	630/400
15	tuổi thọ cơ học	lần	10000

Tính năng và ứng dụng của bộ ngắt mạch chân không 3 pha Timetric 1250A

(xi lanh dầu cách điện)

Các thành phần vòng lặp chính được lắp đặt theo chiều dọc trong xi lanh cách nhiệt, được làm bằng nhựa epoxy với quy trình APG. Sức mạnh đủ cao để chống lão hóa hồ quang. Đồng thời, cấu trúc có thể ngăn chặn hiệu quả buồng dập tắt hồ quang chân không bị ảnh hưởng bởi tác động, bụi bẩn và các yếu tố bên ngoài khác, để mạch có thể chịu được điện trở dòng cực đại ngắn hạn định mức.

Bề mặt của các bộ phận cấu trúc được làm bằng hợp kim niken kẽm có khả năng chống ăn mòn, muối và sương mù. Các bộ phận truyền động được làm bằng hợp kim Ni-P có độ bền cao, chống ma sát và chống ăn mòn. Và ổ trục than chì không dầu, độ bền cao, khả năng chống ma sát mạnh, từ thương hiệu nổi tiếng quốc tế INA

(Cầu dao loại C2)

Xác suất tiếp xúc lại là rất thấp khi ngắt dòng tụ điện của bộ ngắt mạch, đáp ứng các yêu cầu của loại C2.

(Cầu dao loại E2)

Bộ ngắt mạch đã vượt qua tất cả các bài kiểm tra của Viện nghiên cứu thiết bị điện cao thế Thẩm Dương và Trung tâm kiểm tra của Viện nghiên cứu thiết bị điện cao thế Tây An. Đáp ứng yêu cầu của hạng E2. Dòng điện ngắn mạch của máy cắt dòng thấp khi hết công suất là 30 lần và của máy cắt dòng cao là 20 lần.

(Cầu dao cấp M2)

Bộ ngắt mạch có cơ chế hoạt động tích hợp hoàn thiện, ổn định và đáng tin cậy, tuổi thọ cơ học dài. Nó phù hợp cho hoạt động thường xuyên và có thể đáp ứng các yêu cầu của cấp độ M2. Tuổi thọ cơ học có thể đạt tới 30.000 lần.

(Bộ ngắt mạch được trang bị bộ đệm tuyệt vời.)

Bộ đệm được thiết kế đặc biệt có thể giảm lật khi mở và nảy khi đóng, đồng thời kéo dài tuổi thọ cơ học của cầu dao.

(Cầu dao được lắp đặt với thanh căng cách điện bằng nylon)

Thanh căng cách điện được làm bằng nylon 66 nhập khẩu và sợi thủy tinh để đảm bảo độ bền, tính linh hoạt và hiệu suất điện của cầu dao.
