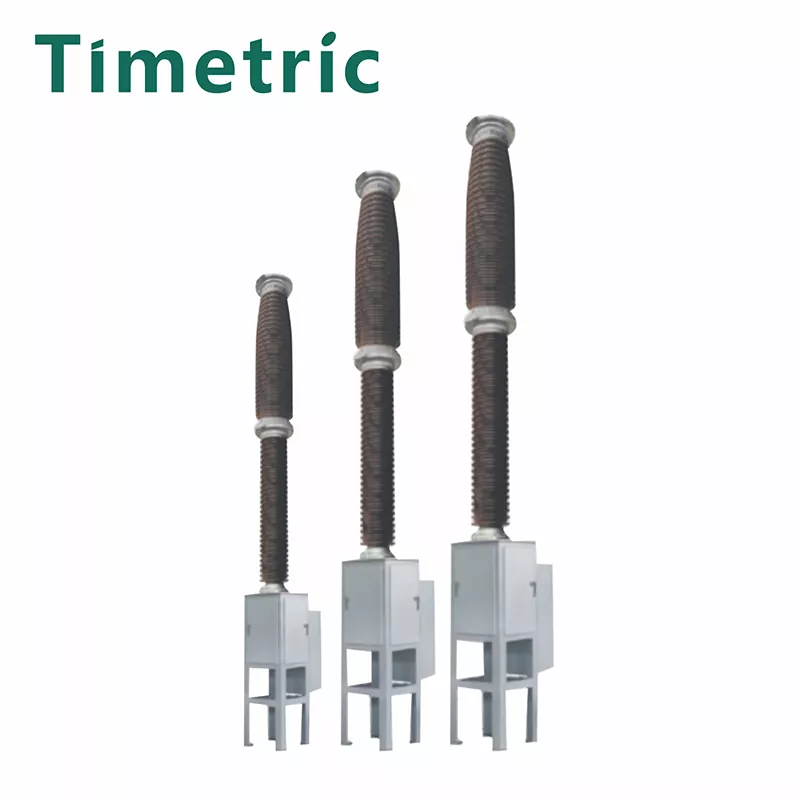

Máy cắt HV AC SF6 ngoài trời 252kV

Cầu dao HV AC SF6 ngoài trời 252kV  Để phân phối  Giới thiệu

VCB SF6 điện áp cao ngoài trời, được thiết kế để phân phối điện ở 252kV, là một hệ thống tích hợp nhỏ gọn kết hợp các yếu tố quan trọng. Những phần tử này bao gồm các thanh cách điện rắn, bộ ngắt chân không, máy biến dòng và cảm biến điện áp. Hoạt động của VCB được hỗ trợ bởi bộ truyền động nam châm vĩnh cửu hoặc bộ truyền động động cơ điện.

Sự kết hợp của các yếu tố này tạo ra một đơn vị đặc trưng bởi sự đơn giản và thân thiện với người dùng. Sự hợp nhất này đảm bảo hoạt động dễ dàng và mang lại sự linh hoạt trong thiết kế. Mỗi thành phần phối hợp hài hòa với các thành phần khác, đảm bảo hiệu suất hoạt động hiệu quả. Đáng chú ý, mặc dù bộ phận điều khiển có sự khác biệt về mặt vật lý nhưng nó lại hòa nhập liền mạch với toàn bộ hệ thống VCB, hoạt động như một thực thể thống nhất.

Nói một cách đơn giản hơn:

SF6 VCB ngoài trời, được thiết kế để phân phối điện 252kV, là một thiết bị nhỏ gọn tập hợp các yếu tố quan trọng. Chúng bao gồm các thanh cách điện chắc chắn, bộ ngắt chân không, máy biến dòng và cảm biến điện áp. VCB có thể được cấp nguồn thông qua nam châm vĩnh cửu hoặc động cơ điện.

Sự hội tụ của các bộ phận này tạo nên một bộ phận đơn giản, có khả năng thích ứng, dễ sử dụng và có thể được thiết kế theo các nhu cầu khác nhau. Mọi phần đều phối hợp liền mạch, đảm bảo hoạt động hiệu quả. Điều quan trọng là, trong khi bộ phận điều khiển duy trì bản sắc riêng biệt, nó lại tích hợp trơn tru vào toàn bộ hệ thống VCB, hoạt động như một bộ máy thống nhất, duy nhất.

Bộ ngắt mạch HV AC SF6 ngoài trời 252kV Dành cho phân phối sử dụng Tính năng và ứng dụng

Bộ ngắt mạch lưu huỳnh hexafluoride loại cột sứ Timetric 252kV được thiết kế đặc biệt để sử dụng trong lưới điện định mức 145kV. Nó tỏ ra phù hợp với các vị trí nằm ở độ cao không quá 3000 mét, hoạt động hiệu quả ở nhiệt độ từ -40°C đến +40°C. Bộ ngắt mạch này rất phù hợp với những môi trường có mức độ ô nhiễm nằm trong giới hạn Loại IV, như được xác định theo tiêu chuẩn chuyển mạch điện áp cao của Timetric. Khả năng của nó bao gồm quản lý dòng điện định mức, dòng điện sự cố và chuyển đổi đường dây, thực hiện hiệu quả việc kiểm soát và bảo vệ hệ thống điện.

Xét về các điều kiện xung quanh, cầu dao này phù hợp với các quy định chi tiết trong GB/T11022-1999, một tiêu chuẩn quản lý Thiết bị đóng cắt và điều khiển điện áp cao. Những điều kiện này bao gồm:

Một. Nhiệt độ hoạt động: -40oC đến +40oC

b. Độ cao: Dưới 3000m

c. Tốc độ gió: Dưới 34m/s (theo công tắc điện cao thế Tianming)

d. Thay đổi nhiệt độ hàng ngày: Giới hạn ở 25°C

đ. Cường độ ánh sáng mặt trời: Đạt đỉnh 0,1w/cm2

f. Độ ẩm trung bình tháng: Không vượt quá 90%

g. Lực động đất: Gia tốc theo phương ngang 0,2g, Gia tốc theo phương thẳng đứng 0,1g

h. Độ dày băng tối đa: Lên tới 10 mm

Tôi. Mức độ ô nhiễm không khí: Không vượt quá cấp IV ở GB5582

j. Môi trường lắp đặt: Ngoài trời.

Để đơn giản hóa, bộ ngắt mạch này được chế tạo để vận hành hiệu quả trong lưới điện có định mức điện áp 252kV. Nó có thể xử lý độ cao lên tới 3000 mét, chịu đựng nhiệt độ từ -40°C đến +40°C và quản lý mức độ ô nhiễm ở mức khiêm tốn. Kỹ thuật của nó đảm bảo hiệu suất đáng tin cậy trong điều kiện thời tiết thay đổi, tuân thủ các tiêu chuẩn nâng cao về an toàn và hiệu quả khi sử dụng ngoài trời.
