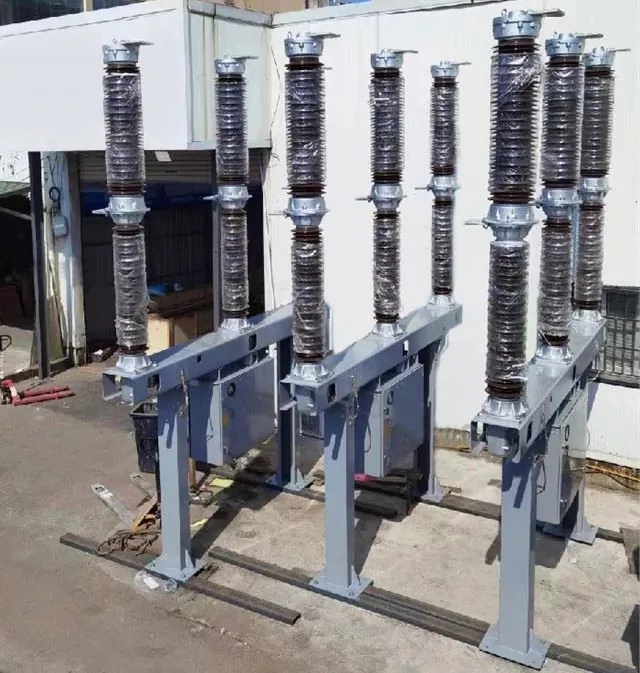

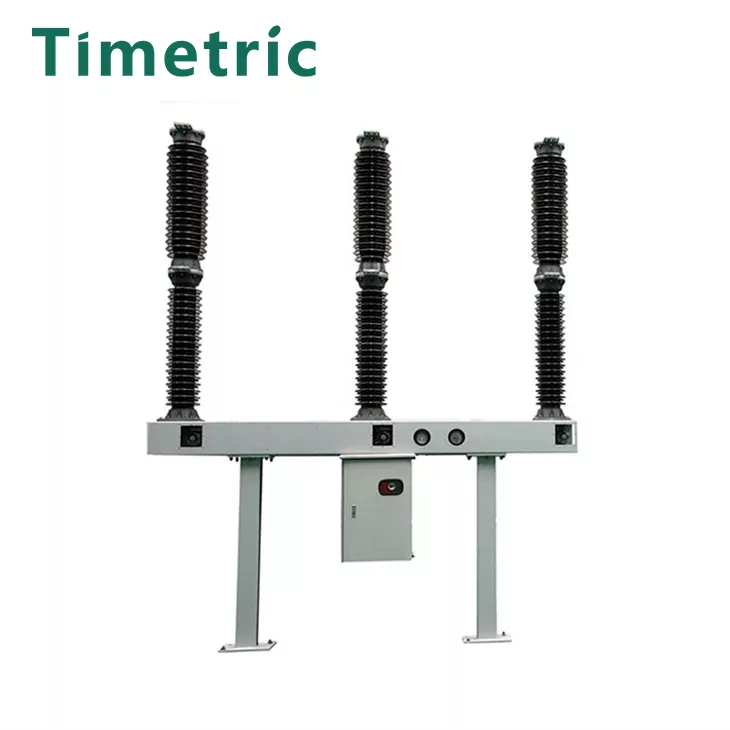

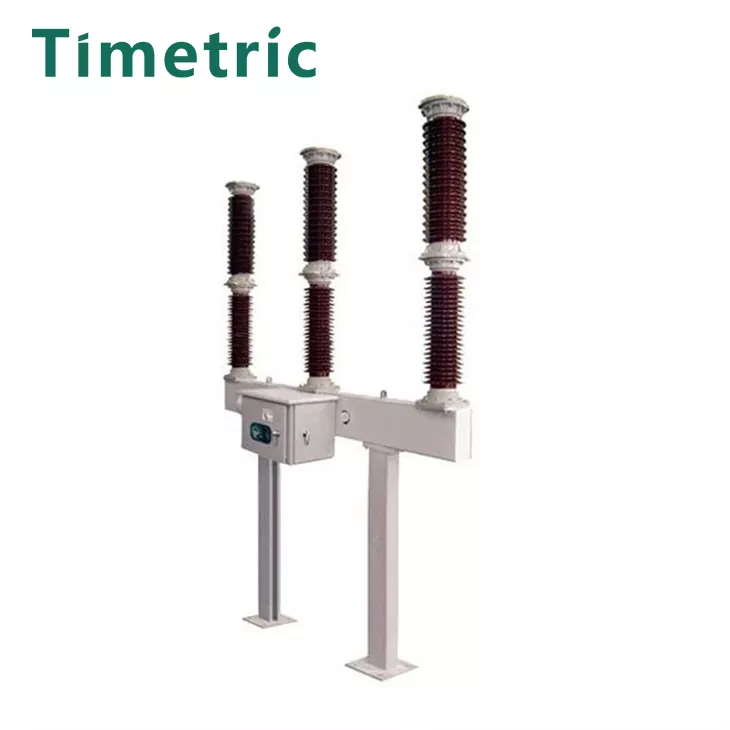

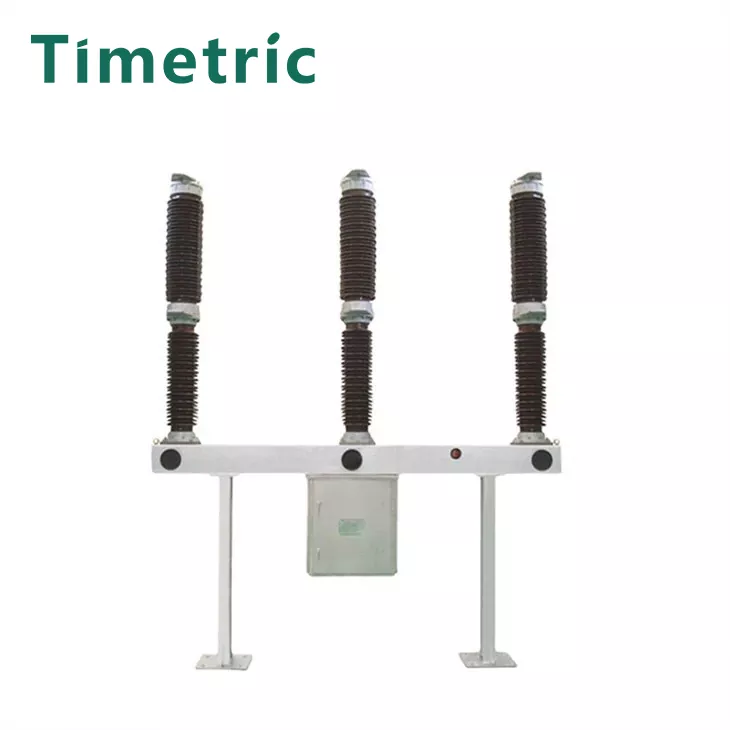

Bộ ngắt mạch 132kv Sf6

khoản mục:Bộ ngắt mạch 132kv Sf6
Hiệu suất dập tắt hồ quang tuyệt vời:
Khí SF6 mang lại khả năng dập tắt hồ quang điện vượt trội.
Thiết kế nhỏ gọn và đơn giản:
Bộ ngắt mạch có cấu trúc đơn giản và kích thước nhỏ gọn để dễ dàng lắp đặt.
Hiệu suất mở đầu hiệu quả:
Nó cung cấp hoạt động cân bằng với hiệu suất mở đáng tin cậy.
Thiết kế kín với độ ồn thấp:
Cấu trúc kín giảm thiểu tiếng ồn khi vận hành.
Yêu cầu bảo trì thấp:
Bộ ngắt mạch giúp giảm khối lượng công việc kiểm tra và bảo trì, khiến nó trở nên thân thiện với người dùng.

Gửi yêu cầu

Mô tả Sản phẩm

Ưu điểm của Bộ ngắt mạch khí điện áp cao LW9-72.5 Sf6 ngoài trời như sau:

● Khả năng phá vỡ mạnh mẽ

Bộ ngắt mạch 132kv Sf6 dập tắt hồ quang hiệu quả bằng khí SF6. Tốc độ thổi hồ quang nhanh và thời gian cháy ngắn cho phép nó xử lý được dòng điện cao, đảm bảo an toàn cho mạch điện trung thế và cao thế. Không có nguy cơ đánh lửa lại sau khi ngắt dòng điện điện dung hoặc cảm ứng.

● Tuổi thọ điện dài

Bộ ngắt mạch này tự hào có tuổi thọ lâu dài và chu kỳ bảo trì kéo dài. Nó có khả năng hoạt động thường xuyên trong khoảng thời gian ngắn, thể hiện sự an toàn và độ bền tuyệt vời. Nó có thể mở liên tục 19 lần với công suất tối đa 50 kA, với tổng khả năng cắt dòng điện lên tới 4200 kA.

● Mức độ cách nhiệt cao

Sử dụng khí SF6 làm môi trường cách điện, máy cắt đạt được mức cách điện rất cao. Ở áp suất 0,3 MPa, nó dễ dàng vượt qua các thử nghiệm cách nhiệt khác nhau, mang lại mức an toàn đáng kể.

● Hiệu suất niêm phong tốt

Bộ ngắt mạch 132kv Sf6 có cấu trúc đơn giản và kín. Buồng ngắt, điện trở và trụ của nó tạo thành các ngăn khí độc lập, có độ ẩm thấp trong khí SF6. Thiết kế này cho phép lắp đặt và bảo trì thuận tiện mà không cần phải mở các bộ phận bên trong, đảm bảo độ kín đáng tin cậy.

Mô tả mô hình

Môi trường làm việc:

Điều kiện lắp đặt và vận hành:·

Tùy chọn lắp đặt:

● Gắn bên cạnh

● Gắn ở giữa

Phạm vi nhiệt độ môi trường xung quanh:

● Giới hạn trên: +40°C

● Giới hạn dưới: -30°C

Độ cao:

● Tối đa: 2000m

● (Đối với độ cao trên 2000m, mức cách điện định mức phải được tăng lên tương ứng)

Sức cản của gió:

● Áp lực gió tối đa: 700 Pa (tương đương tốc độ gió 34 m/s)

Kháng địa chấn:

● Cường độ động đất: lên tới 8 độ

Mức độ ô nhiễm:

● Loại I

Chênh lệch nhiệt độ tối đa hàng ngày:

● Không quá 25°C

Thông số kỹ thuật chính

Số seri	tham số		Đơn vị	Giá trị
				LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Môi trường áp dụng			Khả năng áp dụng ở các vùng núi cao bình thường
2	Điện áp định mức		kV	110/126/132/145
3	Tần số định mức		Hz	50(60)
4	Đánh giá hiện tại		A	3150
5	hệ số mở đầu tiên			1.5
6	Dòng điện cắt ngắn mạch định mức Ik		kA	40 /31,5
7	Dòng điện ngắn mạch định mức (giá trị đỉnh)		kA	100/80
8	Dòng điện chịu ngắn mạch định mức		kA	40 /31,5
9	Dòng điện chịu được đỉnh định mức		kA	100/80
10	Thời gian ngắn mạch định mức		S	4
11	Dòng điện ngắt ngoài bước định mức		kA	8/10
12	Dòng điện ngắt vùng gần		kA	90% TÔI, 75% TÔI
13	Dòng điện chuyển mạch sạc định mức		A	31.5
14	Trình tự hoạt động danh nghĩa			0-0,3S-C0-180S-C0
15	Điện trở mạch chính		µΩ	65
16	Tuổi thọ cơ khí		hạng hai	6000 hoặc 10000
17	mức độ nhiễu sóng vô tuyến		µV	500
18	Khoảng cách đường rò	giữa các vết gãy	mm	3906/3150
		xuống đất	kg	3906/3150

Cấu trúc và kích thước lắp đặt

Nguyên nhân có thể gây ra sự cố mạch điện

● Đèn báo không sáng trước khi đóng hoạt động

Nếu đèn báo màu đỏ và xanh lục tắt, điều đó cho biết mạch điều khiển bị ngắt hoặc thiếu nguồn điện điều khiển (ví dụ: cầu chì bị nổ). Kiểm tra những điều sau:

• Điều khiển nguồn điện

• Điện áp hoạt động bình thường

• Tình trạng cầu chì

• Chức năng chuyển tiếp chống nhảy

• Tình trạng của các tiếp điểm phụ của bộ ngắt mạch

• Đảm bảo không có áp suất không khí khiến chốt bung ra

● Tắt đèn đỏ sau khi đóng cửa

Nếu đèn đỏ tắt, đèn xanh nhấp nháy và có tiếng còi báo tai nạn, nghĩa là vị trí tay cầm vận hành và cầu dao không khớp - cầu dao chưa đóng. Các vấn đề phổ biến bao gồm:

• Cầu chì đóng mạch bị nổ

• Tiếp xúc kém ở mạch đóng

• Công tắc tơ đóng bị lỗi

• Trục trặc cuộn dây đóng

● Tắt đèn xanh, bật đèn đỏ với đèn báo nhấp nháy

Nếu cầu dao đóng nhưng sau đó tự động ngắt (đèn đỏ nhấp nháy) và có tiếng còi báo tai nạn thì có nghĩa là có lỗi. Những lý do có thể bao gồm:

• Đường dây bị lỗi gây ngắt bảo vệ

• Lỗi cơ học khiến cầu dao không thể đóng

● Tắt đèn xanh, tắt đèn đỏ nhưng đồng hồ đo hiện tại cho biết đã đóng

Nếu đèn xanh tắt, đèn đỏ cũng tắt nhưng đồng hồ đo dòng điện hiển thị cầu dao đã đóng, các sự cố tiềm ẩn có thể là:

• Tiếp điểm kém ở tiếp điểm công tắc phụ hoặc công tắc điều khiển

• Ngắt kết nối cuộn dây, cản trở hoạt động

• Cầu chì mạch điều khiển bị đứt

• Bóng đèn báo cháy

● Nối đất nguồn điện DC

Nguồn điện DC của Bộ ngắt mạch 132kv Sf6 phải được nối đất tại hai điểm. Độ ẩm quá cao trong khí SF6 có thể làm giảm khả năng cách điện, làm giảm khả năng dập tắt hồ quang và tạo ra các chất độc hại. Độ ẩm cao có thể dẫn đến:

• Sự ngưng tụ hơi nước trên bề mặt cách nhiệt, làm giảm hiệu quả cách nhiệt

• Sự cố phóng điện trong trường hợp nghiêm trọng

• Phản ứng thủy phân dưới hồ quang, tạo ra các sản phẩm phụ nguy hiểm như vonfram trioxit và đồng florua

• Tác động ăn mòn lên các vật liệu hữu cơ rắn và kim loại, làm giảm tuổi thọ thiết bị
