Đóng lại tự động ngoài trời 15,5kV 27kV 38kV

Đóng gói và vận chuyển

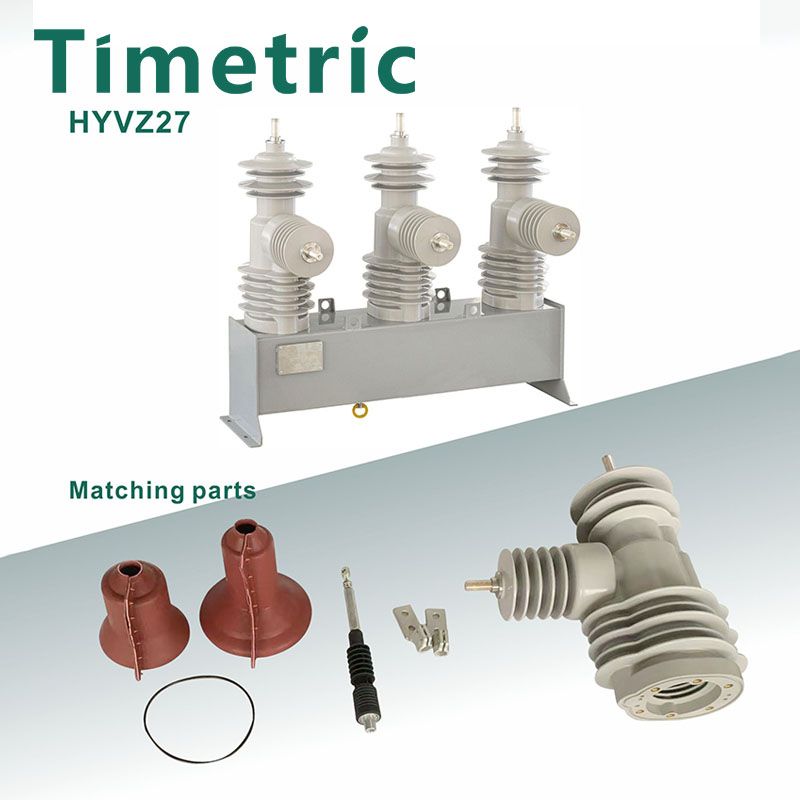

Máy đóng lại tự động ngoài trời 15,5kV 27kV 38kV được đóng gói trong vỏ gỗ xuất khẩu tiêu chuẩn cùng với bộ điều khiển và các bộ phận, như cáp kết nối và đầu nối đầu cuối, v.v. Các phụ kiện tùy chọn như máy biến điện áp nguồn phụ và giá đỡ, v.v. sẽ được vận chuyển trong một kho riêng trường hợp. Recloser được lắp ráp tại nhà máy được chuyển sang vị trí “Mở tiếp điểm” để đóng gói.

Các tài liệu được cung cấp cùng với recloser khi gửi đi: Sổ tay hướng dẫn, Giấy chứng nhận kiểm tra định kỳ, Bản vẽ, Danh sách đóng gói và các Tài liệu khác được hai bên thống nhất trong Hợp đồng với Timetric.

Recloser chỉ được vận chuyển ở trạng thái đóng gói. Trong khi nâng thùng gỗ, phải thực hiện các biện pháp phòng ngừa sau: Đảm bảo không đặt thùng đóng gói trên bề mặt ẩm ướt/khu vực ngập úng; Recloser phải được nâng lên bằng thiết bị nâng có trang bị càng hoặc dây treo. Nếu dùng cần cẩu thì phải dùng dây treo. Các thiết bị không được lăn hoặc rơi. Mỗi recloser được lắp ráp và thử nghiệm tại nhà máy. Trước khi giao hàng, thiết bị được kiểm tra kỹ lưỡng để đảm bảo sản phẩm chất lượng không có khuyết tật. Nếu thấy có hư hỏng, vui lòng liên hệ với chúng tôi.

Kho

Recloser có bao bì hoàn chỉnh phải luôn được bảo quản trong nhà để tránh ánh nắng trực tiếp, mưa hoặc tuyết. Recloser phải được bảo quản trong các thiết bị vận chuyển ban đầu, nơi chúng được bảo vệ tốt khỏi hư hỏng.

Recloser có thể được bảo quản tối đa 3 tháng kể từ ngày vận chuyển từ nhà máy. Để bảo quản lâu hơn, cần phải tháo bao bì ra và bảo quản recloser trong các điều kiện môi trường yêu cầu như sau:

- Mái chống rò rỉ

- Mặt đất bằng phẳng, rắn chắc

- Độ ẩm tương đối nhỏ hơn 50%

- Nhiệt độ 20oC(+10oC)

- Các bộ phận làm nóng phải được nối với nguồn điện để

bảo vệ thiết bị điều khiển khỏi bị ăn mòn hoặc hư hỏng do đóng băng. Các công trình có thể được bảo quản ngoài trời với sự chăm sóc thích hợp để ngăn chặn sự tích tụ nước hoặc lắng đọng đất. Các phụ tùng thay thế phải được bảo quản trong nhà trong bao bì gốc.

Cài đặt

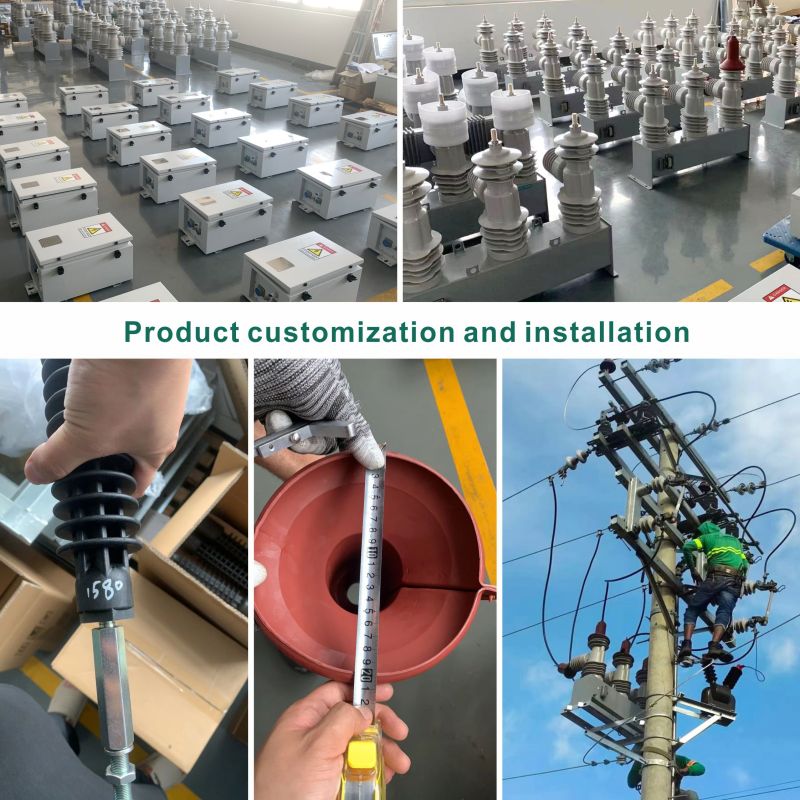

Recloser phù hợp để lắp đặt trong khung trạm biến áp, khung hai cực, khung đơn cực hoặc khung tùy chỉnh theo nhu cầu của khách hàng. Bất kể phương pháp nào, recloser phải được buộc chặt một cách an toàn. Tuân theo các hướng dẫn của công ty bạn và các quy tắc khác nhau để cài đặt chiều cao của recloser, cố định khung vào cột hoặc đế và hoàn thiện các kết nối. Trước khi rời khỏi nhà máy, mỗi thiết bị đóng cắt recloser đều được thử nghiệm như một hệ thống tại nhà máy với một thiết bị điều khiển cụ thể. Do đó, bộ công tắc và bộ điều khiển được đóng gói trong cùng một bao bì và nếu bạn cần thay thế bộ công tắc hoặc bộ điều khiển, vui lòng liên hệ với chúng tôi.

Tất cả các khung và kết cấu lắp đặt bằng kim loại phải được nối đất thông thường vào lưới nối đất tại chỗ. Để các linh kiện điện tử hoạt động tốt, điều quan trọng là tổng trở kháng của lưới nối đất tại chỗ phải nhỏ hơn một Ohm. Kiểm tra tất cả các kết nối nối đất với đầu nối đất hàn bên trong hộp điều khiển để đảm bảo chúng còn nguyên vẹn và chắc chắn. Không uốn cong cáp dưới bán kính 12 inch để tránh làm hỏng cáp.

Kiểm tra trước khi lắp

Kiểm tra ngắt chân không

Nên tiến hành thử nghiệm khả năng chịu điện áp tần số nguồn trong một phút trên mỗi bộ ngắt chân không để xác minh xem có bất kỳ sự mất chân không nào trong quá trình vận chuyển hoặc xử lý hay không. Theo tiêu chuẩn chung, bộ ngắt chân không có vòng đệm chân không nguyên vẹn phải có khả năng chịu được 80% điện áp định mức, như 40kV AC (80% của 50kV) đối với 15kV và 27kV, 56kV AC (80% của 70kV) đối với 38kV ở chế độ mở địa chỉ liên lạc. Bộ ngắt tương tự có chân không bị rò rỉ (mở trong môi trường bình thường) sẽ phóng điện ở khe hở ở điện áp thấp hơn nhiều. Nếu xảy ra hiện tượng phóng điện bên trong, hãy cách ly các pha và kiểm tra từng pha tương ứng để xác định bộ ngắt bị lỗi. Không được phép đưa cụm cột bị lỗi vào sử dụng và trước khi lắp đặt recloser, phải đảm bảo tất cả các cụm cột ở tình trạng tốt.

Kiểm tra điện trở tiếp xúc

Đóng recloser thông qua bộ điều khiển và cáp kết nối đi kèm. Đo điện trở tiếp xúc với một số thiết bị nhất định có định mức không nhỏ hơn 100A DC. Giá trị của điện trở tiếp xúc cho mỗi pha phải dưới 50 micro-ohm. Đảm bảo các điểm tiếp xúc của bộ đo chỉ được kết nối qua đầu vào và đầu ra của cột.

gắn kết

Kiểm tra trước khi sử dụng

Recloser phải được kiểm tra hoạt động cơ và điện trước khi đưa vào sử dụng. Xin lưu ý rằng recloser được vận chuyển ở trạng thái MỞ (TẮT) khi rời khỏi nhà máy.

Không nối đất hai bên của pin cũng như không nối đất vào các cực của cuộn dây vận hành bộ truyền động. Điều này sẽ dẫn đến thiệt hại vĩnh viễn cho thiết bị.

Khi recloser được lắp đặt hoàn chỉnh với tất cả các kết nối cơ và điện đã hoàn thành, hãy thực hiện các kiểm tra bắt buộc sau đây trước khi đóng điện cho recloser trên đường dây chính:

1. Đảm bảo recloser được cân bằng đúng cách và neo chắc chắn.

2. Kiểm tra độ chặt của tất cả phần cứng để tránh thiếu sót.

3. Kiểm tra để đảm bảo tất cả các kết nối dây và cáp đều ở trạng thái hoàn hảo.

4. Đảm bảo cả bộ chuyển mạch và bộ điều khiển đều được nối đất như đã đề cập.

Hoạt động

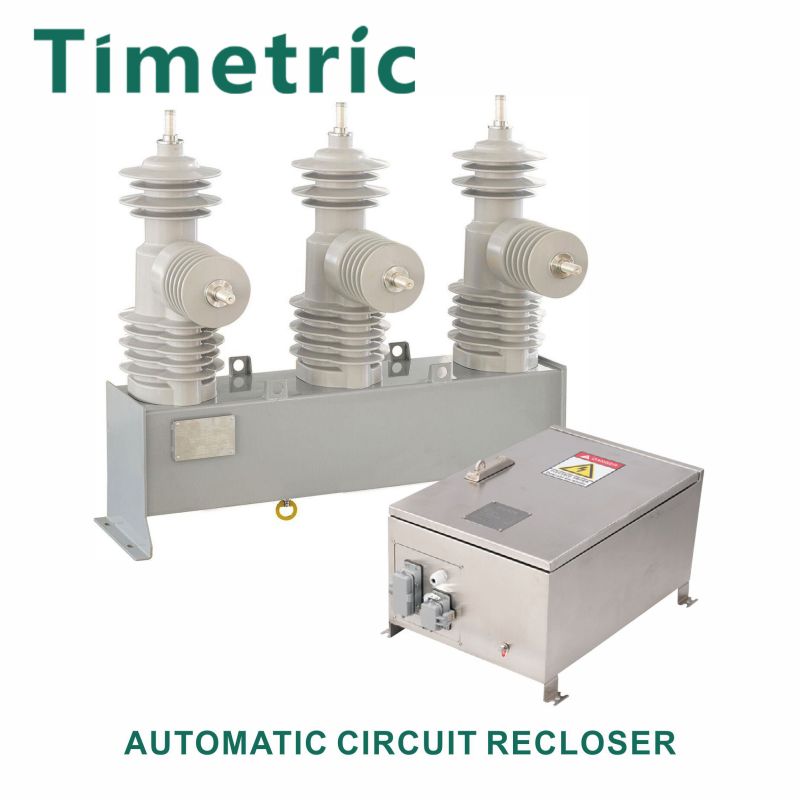

1 Tổng quan về Recloser

Recloser được điều khiển và giám sát từ xa:

• Ba bộ ngắt chân không được vận hành bằng một bộ truyền động từ tính duy nhất cho cả việc đóng và mở.

• Bộ truyền động và cơ cấu liên quan được đặt trong thùng và nắp bằng thép không gỉ, cả hai đều được sơn tĩnh điện để sử dụng ngoài trời.

• Các cụm đúc nhựa epoxy cyclo-aliphatic kỵ nước được bắt vít vào nắp.

• Một con trỏ bên ngoài, có thể nhìn thấy rõ trên bể, cho biết trạng thái MỞ/ĐÓNG của recloser.

• Hoạt động của recloser thông qua bộ truyền động từ trường điện áp thấp được kích hoạt bằng cách đóng và mở các tụ điện đặt trong bộ điều khiển, các tụ điện này lần lượt được sạc bằng nguồn điện trên bo mạch. Hai ắc quy axit chì kín 12V 7Ah tạo thành hệ thống cấp điện dự phòng để cung cấp điện áp hệ thống 24V

Tính năng của Recloser

▶ Đóng gói chắc chắn của Bộ ngắt chân không

Áp dụng công nghệ hình dạng toàn bộ, các thiết bị ngắt được bọc bằng nhựa Epoxy kỵ nước cao cấp với độ dày cao, đảm bảo đặc tính điện môi vượt trội.

▶ Cảm biến điện áp đường dây

Recloser cảm nhận điện áp đường dây ở các đầu cuối phía dưới, cho phép đo điện áp, đo công suất, chặn định hướng và các giao thức bảo vệ khác nhau.

▶ Đo dòng điện

Mỗi pha có một Máy biến dòng (CT) được đóng gói ở phía đầu ra. Điều này cho phép đo dòng điện trên các pha này.

▶ Thao tác ngắt và khóa thủ công

Thùng chứa của recloser được trang bị cần gạt bằng tay có thể vận hành từ mặt đất bằng một thanh móc có chức năng cắt và khóa đồng thời. Cần gạt thủ công cơ học này hạn chế việc đóng từ xa bằng điện tử và vòng ngắt thủ công ở vị trí hướng xuống chỉ có thể được phục hồi về mặt vật lý.

Hoạt động chính của Recloser

Sau đây là những mô tả về hoạt động chính của Recloser.

► Đóng cửa

Recloser chỉ có thể được đóng bằng điện. Với bộ điều khiển ở chế độ LOCAL, recloser có thể được đóng lại bằng nút ấn “I” ở mặt trước. Nếu kết nối từ xa thích hợp được thiết lập, recloser cũng có thể được đóng từ SCADA từ xa thông qua giao tiếp, với bộ điều khiển ở chế độ REMOTE. Để đảm bảo an toàn, recloser không được phép đóng bằng tay và không có bất kỳ phương tiện riêng nào để đóng recloser bằng tay bằng bất kỳ móc móc nào.

▶ Khai mạc

Recloser có thể được mở bằng cơ cũng như bằng điện. Với bộ điều khiển ở chế độ LOCAL, recloser có thể được mở bằng nút ấn “O” ở mặt trước. Nếu kết nối từ xa thích hợp được thiết lập, recloser cũng có thể được mở từ SCADA từ xa thông qua giao tiếp, với bộ điều khiển được kết nối.

Chế độ TỪ XA.

▶ Mở thủ công (Cơ khí)

Khi một số trường hợp khẩn cấp xảy ra, việc mở bình thường các tiếp điểm chính của recloser bằng bộ điều khiển là không thể, chẳng hạn như cửa hộp điều khiển bị khóa hoặc việc mở điện bị vô hiệu hóa, bộ phận chuyển mạch có thể được mở một cách an toàn bằng cơ học bằng cách sử dụng thanh móc cách điện tiêu chuẩn theo cách vật lý. từ mặt đất. Có thể thực hiện mở bằng tay bằng cách kéo cần gạt bằng tay (vòng màu vàng) xuống đáy thùng một cách nhanh chóng và chắc chắn. Điều này sẽ mở ba cực cùng một lúc một cách cơ học. Recloser có cơ cấu ngắt thủ công an toàn và đảm bảo.

Khi recloser được mở bằng tay, cần ngắt bằng tay vẫn được khóa và chặn mọi thao tác đóng tiếp theo của recloser (ĐÓNG CHẶN). Tình huống mở recloser bằng tay như vậy rất có thể là tình huống khẩn cấp, phải đảm bảo rằng recloser không thể đóng lại bằng điện nếu nó được mở bằng tay để đảm bảo an toàn.

Để đảm bảo recloser luôn mở, bên trong recloser có một điều khoản là không có lệnh đóng bằng điện nào có thể được kích hoạt từ bộ điều khiển cục bộ hoặc từ xa. Hơn nữa, để đảm bảo an toàn hơn, bộ chuyển mạch Recloser vẫn được khóa cơ học ngay cả khi lệnh điện bị cưỡng bức từ bộ điều khiển. Sau khi tình huống khẩn cấp kết thúc, để khôi phục hoạt động đóng, bắt buộc phải đặt lại cần gạt bằng tay về vị trí bình thường. Sử dụng thanh móc để trả lại đòn bẩy theo cách thủ công.

BẢO TRÌ

1 Tổng quan về bảo trì

Recloser sẽ gần như không cần bảo trì nếu nó được vận hành đúng cách. Tần suất hoạt động và điều kiện môi trường địa phương là mối quan tâm hàng đầu khi lập kế hoạch bảo trì.

Ở mức độ lớn hơn, sự an toàn và hoạt động thành công của bất kỳ thiết bị hoặc hệ thống nào được kết nối với recloser phụ thuộc vào việc lắp đặt, chạy thử, lập trình và cấu hình thích hợp của thiết bị.

Để cung cấp dịch vụ lâu dài và đáng tin cậy, recloser cần được kiểm tra định kỳ. Kinh nghiệm vận hành, điều kiện môi trường, số lần vận hành, cường độ dòng điện bị gián đoạn và bất kỳ điều kiện vận hành bất thường nào đều phải được xem xét khi lập kế hoạch bảo trì.

Công việc bảo trì chỉ có thể được thực hiện bởi những nhân viên chuyên nghiệp đã được đào tạo để làm quen với tất cả các thủ tục và quy định.

Nếu có nhu cầu, vui lòng liên hệ với Timetric để được hỗ trợ thực hiện dịch vụ, bảo trì, sửa chữa.

2 Chuẩn bị trước khi bảo trì

1. Tuân theo tất cả các quy tắc hoạt động như đã đề cập ở các điều khoản trước.

2. Ngắt kết nối nguồn điện từ cả hai phía của bộ chuyển mạch.

3. Đảm bảo mạch chính được nối đất đúng cách.

4. Đảm bảo rằng tất cả các tiêu chuẩn an toàn được tuân thủ ở quốc gia của bạn.

3 Kế hoạch kiểm tra và bảo trì được đề xuất

Dưới đây là một số kiểm tra và thử nghiệm được đề xuất và dựa trên kết quả thu được trong quá trình kiểm tra định kỳ, người dùng có thể đặt khoảng thời gian tối ưu để thực hiện công việc bảo trì.

Kiểm tra trực quan:

● Độ sạch của các cực

● Hư hỏng và độ kín của các kết nối, chẳng hạn như cong và gãy

● Ăn mòn hoặc hư hỏng rõ ràng đối với các bộ phận kim loại và cáp

● Tất cả các kết nối của các bộ phận kim loại, như đai ốc, bu lông, phần cứng, v.v.

● Tất cả các kết nối nối đất

● Tất cả các bảng tên, tấm đánh giá, nhãn

● Tất cả các kết nối dây

Khoảng thời gian bảo trì được khuyến nghị khi lắp đặt trong môi trường bình thường là 18 tháng, trong khi ở môi trường khắc nghiệt thì nên dùng 12 tháng.

Kiểm tra chức năng:

● Tình trạng chung và các cực của pin (6 tháng trong môi trường bình thường, 6 tháng trong môi trường khắc nghiệt)

● Vận hành các mô-đun giao tiếp (nếu có) (6 tháng trong môi trường bình thường, 6 tháng trong môi trường khắc nghiệt)

● Thử nghiệm bảo vệ sử dụng thiết bị phun thứ cấp, kết hợp với thử nghiệm chức năng của recloser (4 năm ở môi trường bình thường, 2 năm ở môi trường khắc nghiệt)

● Vận hành cần gạt bằng tay (vòng màu vàng) (1 năm trong môi trường bình thường, 1 năm trong môi trường khắc nghiệt)

● Thay pin, dựa trên tần suất và thời gian xảy ra sự cố của nguồn phụ trợ bên ngoài cũng như mức độ xả pin trong các điều kiện như vậy. (3-5 năm ở môi trường bình thường, 3-5 năm ở môi trường khắc nghiệt)

Chi tiết kỹ thuật

Để sử dụng trong các điều kiện khắc nghiệt, như vĩ độ cao, độ cao, nhiệt độ,

độ ẩm, mưa, lạnh giá, v.v., vui lòng liên hệ với chúng tôi để được hỗ trợ kỹ thuật.
