Thông số ngắt mạch chân không Timetric 2000A (Thông số kỹ thuật)

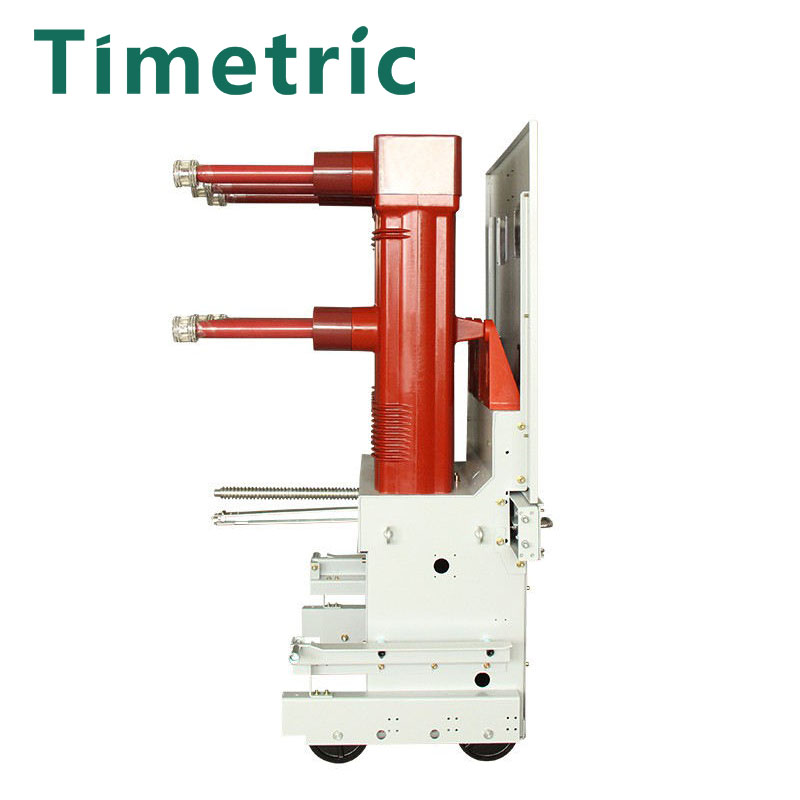

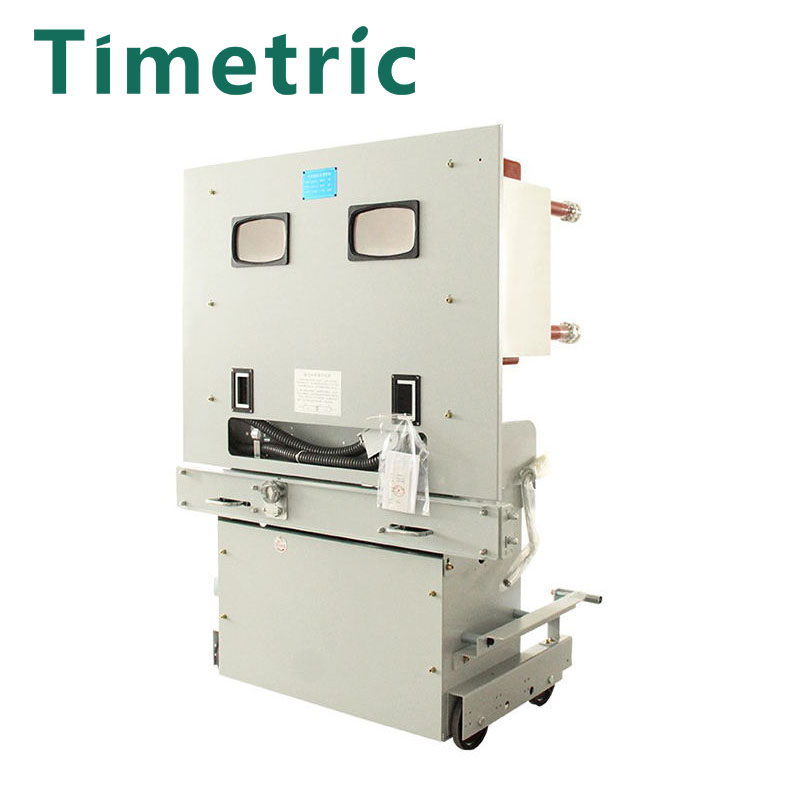

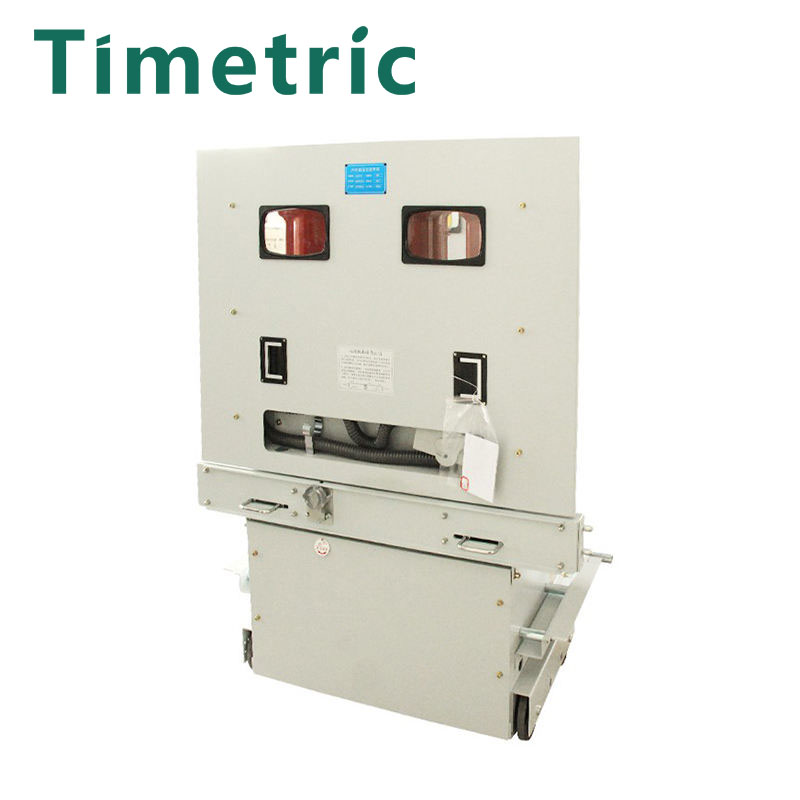

Bộ ngắt mạch chân không Timetric 2000A

1. Lưu trữ năng lượng điện: Bật nguồn điện động cơ, ống lót trục được dẫn động bởi bánh răng sâu lớn trong bộ giảm tốc, bánh cóc kẹp vào khe hở trên CAM, truyền động quay trục lưu trữ năng lượng, lò xo đóng sẵn sàng kéo đến mức cao nhất khóa công tắc đóng dự trữ điểm, thanh kết nối nhỏ trên tay quay truyền động một công tắc vi mô áp suất tấm uốn nhỏ, nguồn điện động cơ bị cắt, "chỉ báo lưu trữ năng lượng" được hiển thị trong lỗ bảng điều khiển, toàn bộ thời gian lưu trữ năng lượng là khoảng 15 giây.

2. Lưu trữ năng lượng thủ công: Chèn tay cầm vào lỗ phía trước của hộp giảm tốc và xoay theo chiều kim đồng hồ khoảng 25 vòng. Chốt đi vào rãnh CAM để điều khiển trục lưu trữ năng lượng quay.

3. Đóng: bật nguồn điện nam châm đóng hoặc nhấn nút đóng bằng tay (màu đỏ), công tắc đóng sẵn sàng nhả, trục tích trữ năng lượng trong lực lò xo đóng dưới tác động của vòng quay ngược, áp suất CAM trên ổ lăn kim trên cần tam giác, thanh kết nối trên cần sẽ truyền lực đến trục xoay chuyển mạch, thanh dẫn di chuyển lên trên, trục xoay quay khoảng 60 độ khi khóa công tắc chuyển đổi. Trong quá trình này, lò xo mở tích trữ năng lượng phía trên và lò xo tiếp xúc trên thanh kết nối bị nén, tạo áp lực lên tiếp điểm. "Chỉ báo đóng" được hiển thị trong lỗ của bảng điều khiển.

4, mở: nhả nguồn điện từ mở hoặc nhấn nút mở bằng tay (màu đen), nhả công tắc mở, trục chính trong lò xo mở và lực lò xo tiếp xúc dưới tác động quay ngược, mở công tắc. Dấu hiệu chuyển đổi được hiển thị trong lỗ bảng điều khiển.
