Bộ ngắt mạch chân không gắn cực 24 Kv

Timetric Electrical là nhà sản xuất và cung cấp Bộ ngắt mạch chân không gắn cực 24 Kv quy mô lớn tại Trung Quốc. Chúng tôi đã chuyên về thiết bị điện áp cao trong nhiều năm. Sản phẩm của chúng tôi có lợi thế về giá tốt và bao phủ hầu hết các thị trường Nam Mỹ, Trung Đông, Châu Phi, Đông Nam Á. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn tại Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

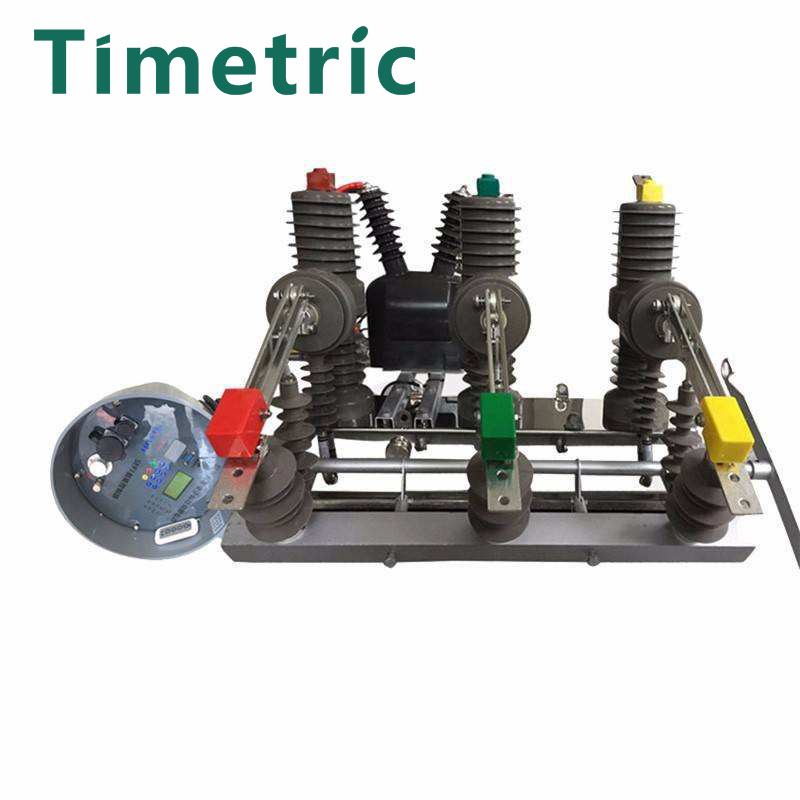

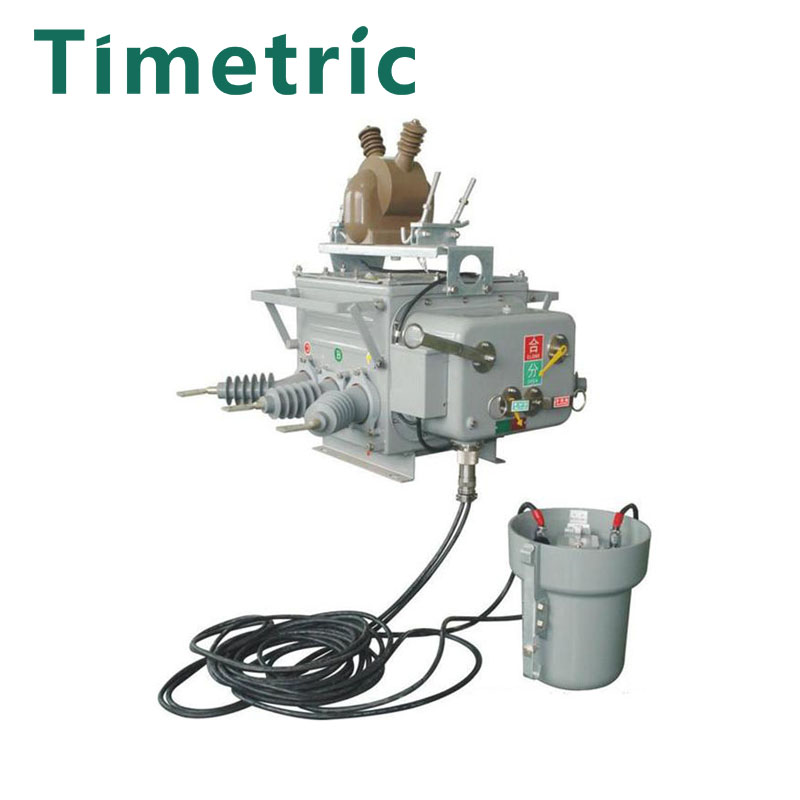

Giới thiệu bộ ngắt mạch chân không gắn cực Timetric 24Kv

Bộ ngắt mạch chân không gắn cực 24 Kv Với sự phát triển không ngừng của nền kinh tế Trung Quốc, cấu trúc và đặc tính tải của lưới điện ngày càng phức tạp. Để bảo vệ thiết bị và an toàn cá nhân, các yêu cầu cao hơn được đưa ra đối với sự an toàn và độ tin cậy của nguồn điện. Trước tháng 7 năm 2016, thiết bị an toàn mạch phổ biến nhất là cầu dao. Nó là một loại chức năng chuyển đổi thủ công và có thể tự động thực hiện bảo vệ mất điện áp, thiếu điện áp, quá tải và ngắn mạch của các thiết bị điện. Khi thiết bị xảy ra quá tải nghiêm trọng hoặc lỗi ngắn mạch và thiếu điện áp có thể tự động cắt mạch. Bộ ngắt mạch chân không cao áp ngoài trời được tiếp xúc ngoài trời trong một thời gian dài. Vào mùa mưa, độ ẩm trong không khí dễ xâm nhập vào cầu dao và từ từ tích tụ tạo thành giọt nước, làm chập cầu dao, ảnh hưởng đến hoạt động bình thường và tuổi thọ của cầu dao.

Thông số ngắt mạch chân không gắn cực Timetric 24Kv (Thông số kỹ thuật)

Mục			Đơn vị	Tham số
Điện áp định mức			KV	12
Mức cách điện định mức	1 giá đỡ tần số nguồn tối thiểu Điện áp	Kiểm tra khô		42
		Kiểm tra ướt		34
	Điện áp chịu xung chiếu sáng (đỉnh)			75
Đánh giá hiện tại			A	630	400	200
Dòng điện ngắn mạch định mức			KA	20	16	12.5
Trình tự hoạt động được xếp hạng				O-0,3s-CO-180s-CO
Thời gian dòng ngắn mạch định mức			lần	30
Dòng điện đóng ngắn mạch định mức (cực đại)			KA	50
Dòng điện chịu được cực đại định mức				50
Dòng điện chịu được thời gian ngắn định mức				20
Thời gian ngắn mạch định mức			s	4
thời gian mở (giải phóng từ tính)	Điện áp hoạt động tối đa		bệnh đa xơ cứng	23~45
	Điện áp hoạt động định mức			23~60
	điện áp hoạt động tối thiểu			25~45
Thời gian đóng			bệnh đa xơ cứng	¤100
tổng thời gian nghỉ				¤20
tuổi thọ cơ chế			lần	1000
công suất đầu vào định mức của động cơ năng lượng lưu trữ			lần	40

Yêu cầu về Bộ ngắt mạch chân không gắn cực Timetric 24Kv

1. Bộ ngắt mạch chân không cao áp ngoài trời, bao gồm thân bộ ngắt mạch, phần dưới của thân bộ ngắt mạch được cung cấp một khoang đặt, khoang đặt và giao tiếp bên trong thân bộ ngắt mạch, khoang cách ly và cấu trúc bên ngoài của khoang đặt là không thể thiếu, đặc điểm của nó là: Buồng đặt được cung cấp bơm chân không, bơm chân không được cung cấp hàng rào dây cách ly phía trên hàng rào dây cách ly được cung cấp cảm biến độ ẩm, phía cảm biến độ ẩm được cung cấp áp suất cảm biến, cảm biến độ ẩm và cảm biến áp suất được cung cấp vỏ che chắn điện từ, bơm chân không được cung cấp khoang cách ly, khoang cách ly được cung cấp một tấm cố định bên trong, bên dưới khoang cách ly được bố trí một miếng đệm.

2. Theo bộ ngắt mạch chân không cao áp ngoài trời được đề cập trong Điểm 1, đặc điểm của nó nằm ở chỗ bên trong bộ đệm được cung cấp một miếng đệm kín.

3. Bộ ngắt mạch chân không cao áp ngoài trời được đề cập trong Điểm 1 được đặc trưng bởi một lò xo kéo bên trong giữa miếng đệm và tấm cố định bên trong khoang cách ly.

4. Theo bộ ngắt mạch chân không cao áp ngoài trời được đề cập trong Điểm 1, đặc điểm của nó nằm ở chỗ buồng đặt được nối với đáy của thân bộ ngắt mạch thông qua một dây buộc, và cấu trúc bên trong của khoang cách ly và bộ phận đặt buồng được cung cấp một tấm thoáng khí cách ly.
