Bộ ngắt mạch 24kv

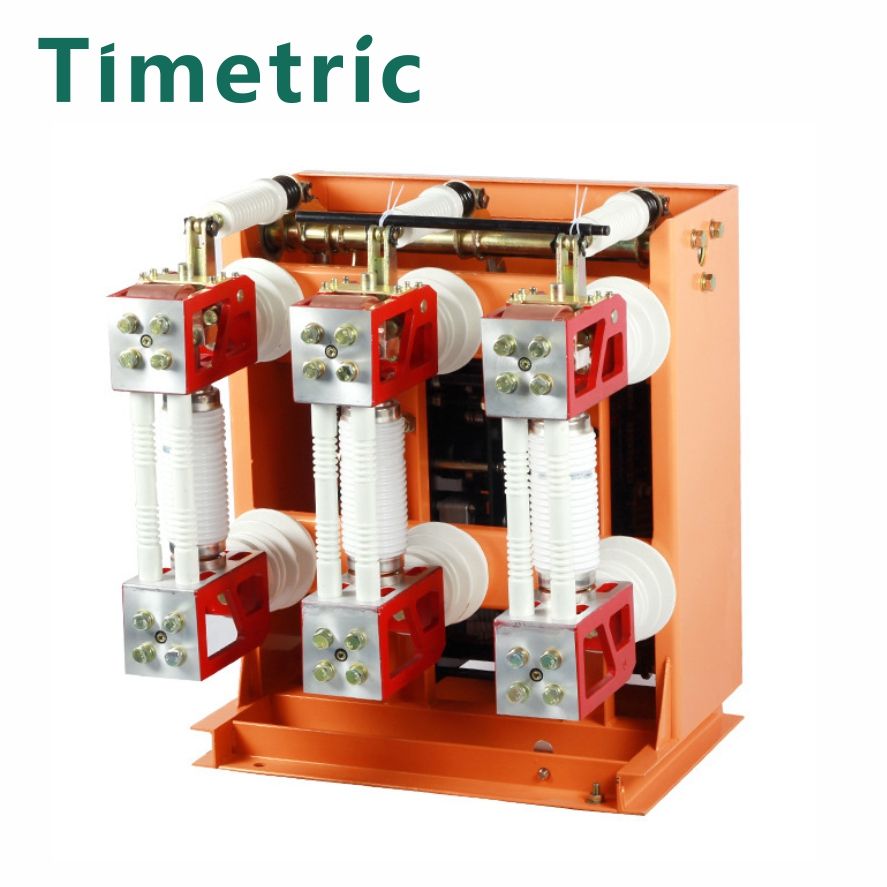

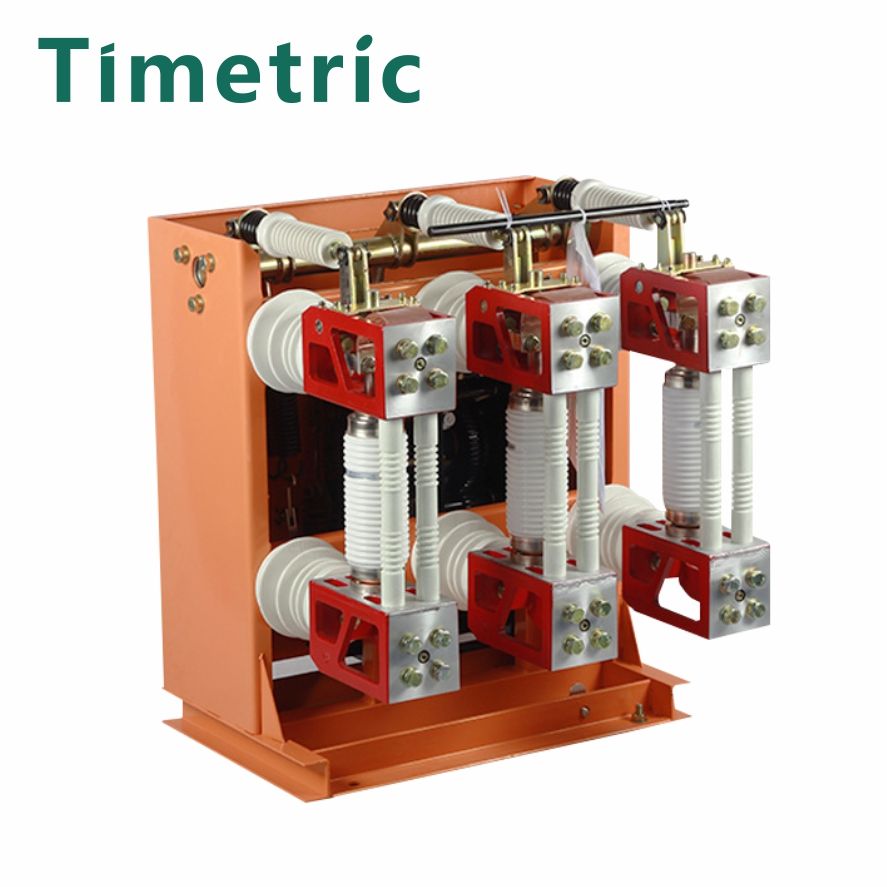

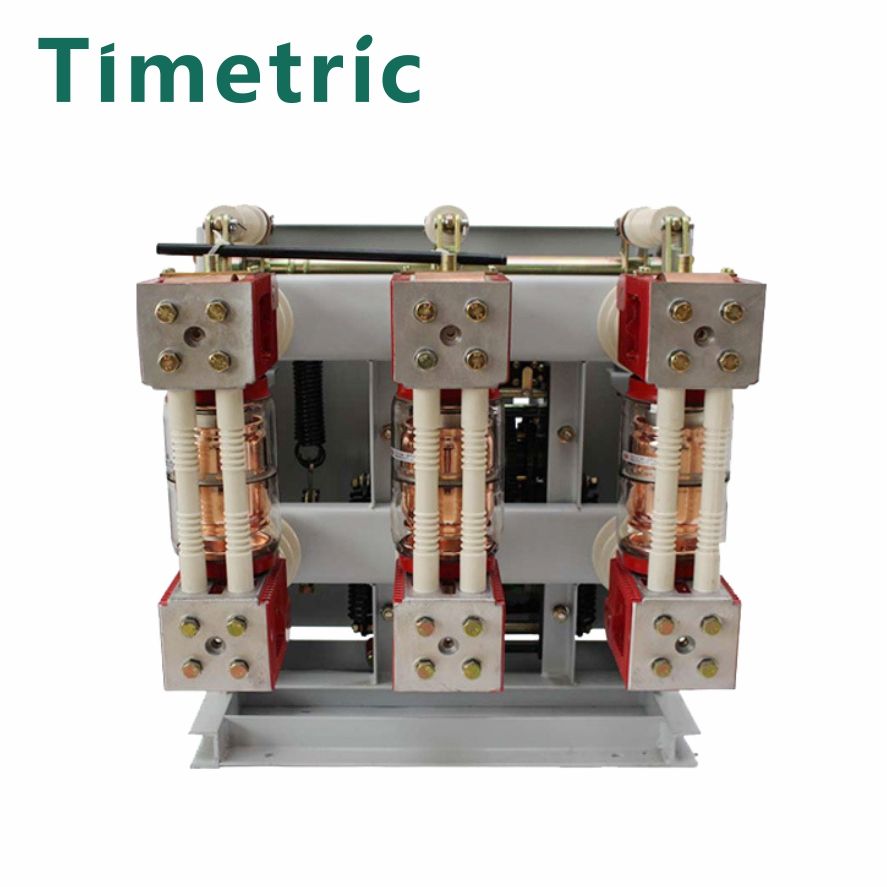

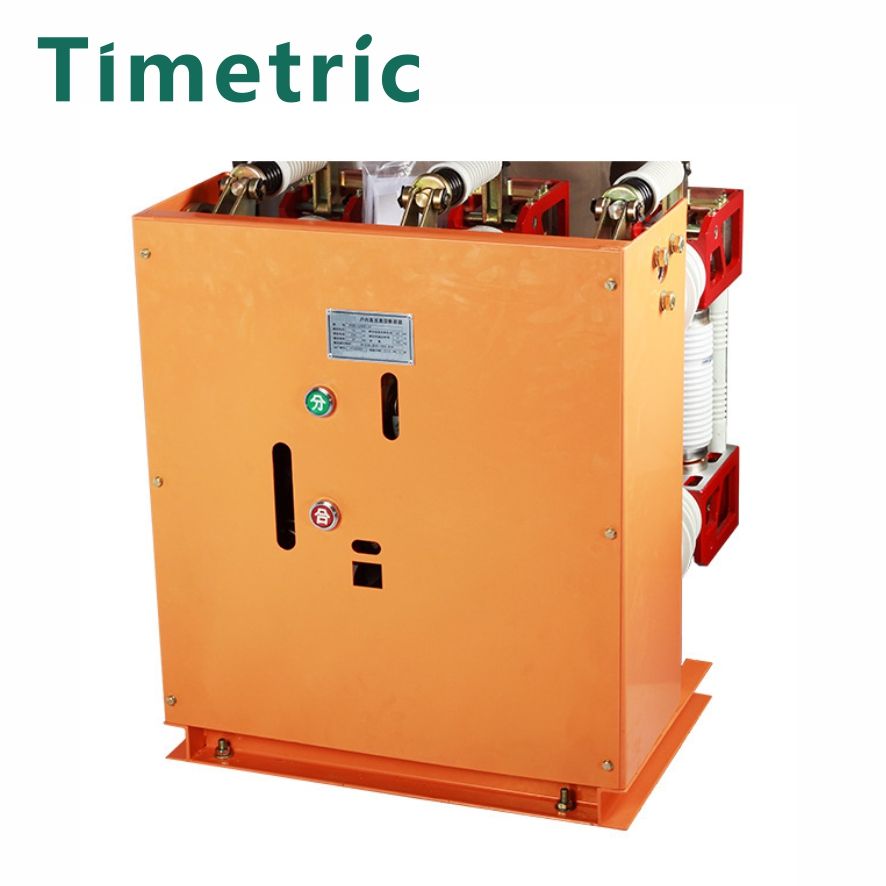

Timetric 24kv Circuit Breaker Giới thiệu

Để đáp ứng các yêu cầu về thông số cơ học trong buồng dập hồ quang 24kv Circuit Breaker, đảm bảo các đặc tính cơ điện của 24kv Circuit Breaker và đảm bảo độ tin cậy khi vận hành, 24kv Circuit Breaker phải có đặc tính cơ ổn định và tốt. Các đặc tính cơ học chính được liệt kê trong bảng trên. Ba loại thông số kỹ thuật của Bộ ngắt mạch 24kv cũng được đưa ra làm ví dụ. 4. Ảnh hưởng của các đặc tính cơ học đến hiệu suất của sản phẩm Chất lượng của các đặc tính cơ học của sản phẩm có mối quan hệ quan trọng đối với hiệu suất điện của sản phẩm và ảnh hưởng đến độ tin cậy khi vận hành sản phẩm. Để đo hiệu suất của Bộ ngắt mạch 24kv, bản thân hiệu suất của Bộ ngắt mạch 24kv rất quan trọng, nhưng các đặc tính cơ học cũng đóng vai trò quyết định.

Timetric 24kv Circuit Breaker Thông số (Thông số kỹ thuật)

Timetric 24kv Circuit Breaker Mở từ

Khoảng cách mở của các tiếp điểm chủ yếu phụ thuộc vào điện áp định mức và yêu cầu điện áp chịu được của bộ ngắt mạch chân không. Nói chung, khoảng cách mở của các tiếp điểm phải nhỏ hơn khi điện áp định mức thấp. Tuy nhiên, khoảng cách mở quá nhỏ sẽ ảnh hưởng đến khả năng phá vỡ và mức độ áp suất. Mặc dù khoảng cách mở quá lớn có thể cải thiện mức áp suất nhưng sẽ làm giảm tuổi thọ của ống thổi trong buồng dập tắt hồ quang chân không. Thiết kế nói chung để đáp ứng hoạt động của các yêu cầu áp suất càng xa càng tốt để chọn khoảng cách mở nhỏ hơn. Máy cắt chân không 10kV thường từ 8~12mm, 35kV là từ 30~40mm.

Áp suất tiếp xúc

Khi không có ngoại lực, tiếp điểm chuyển động tạo ra lực đóng để đóng khoang bên trong với tiếp điểm tĩnh dưới tác động của áp suất khí quyển, được gọi là lực tự đóng và kích thước của nó phụ thuộc vào đường kính cổng của ống thổi . Khi buồng dập hồ quang làm việc, lực quá nhỏ không đảm bảo tiếp xúc điện tốt giữa các tiếp điểm tĩnh và tĩnh nên phải tác dụng một áp suất bên ngoài. Tổng của lực ép tác dụng và lực tự đóng gọi là lực ép của tiếp điểm. liên hệ này

Áp suất Timetric 24kv Circuit Breaker có một số tác dụng:

(1) Đảm bảo tiếp xúc tốt giữa các tiếp điểm động và tĩnh, đồng thời làm cho điện trở tiếp xúc của chúng nhỏ hơn giá trị quy định.

(2) Đáp ứng các yêu cầu ổn định động của trạng thái ngắn mạch định mức. Áp suất tiếp xúc phải lớn hơn lực đẩy giữa các tiếp điểm ở trạng thái ngắn mạch định mức để đảm bảo đóng hoàn toàn và không có hư hỏng ở trạng thái này.

(3) Ức chế độ nảy khi đóng cửa. Tiếp điểm có thể được đệm khi đóng va chạm, động năng của va chạm có thể được chuyển đổi thành thế năng đàn hồi và độ nảy của tiếp điểm có thể bị ức chế.

(4) Cung cấp lực gia tốc cho phanh. Khi áp suất tiếp điểm lớn, tiếp điểm chuyển động nhận được lực mở lớn hơn, dễ đứt sẽ làm điểm hàn nóng chảy, tăng gia tốc ban đầu của cổng, giảm thời gian cháy, tăng khả năng đứt. Áp suất tiếp xúc là thông số rất quan trọng trong thiết kế ban đầu của sản phẩm phải được kiểm định và thử nghiệm nhiều lần để lựa chọn phù hợp. Nếu áp suất tiếp xúc được chọn quá nhỏ, nó không thể đáp ứng các yêu cầu của các khía cạnh trên; Nhưng áp suất tiếp xúc quá lớn, một mặt cần tăng hoạt động đóng, ngoài buồng dập tắt hồ quang và yêu cầu về độ bền cơ học của máy cũng cần cải thiện, không kinh tế về mặt kỹ thuật.
