Mục: Bộ ngắt mạch 66kV 69kV SF6

Vòng cung hiệu quả dập tắt bằng khí SF6:

Khí SF6 đóng vai trò là môi trường gián đoạn, cung cấp các đặc tính dập tắt hồ quang tuyệt vời.

Khí cũng cung cấp cách điện vượt trội và được nén trong quá trình hoạt động để dập tắt các cung, làm cho nó trở thành một công tắc lý tưởng cho các nhóm tụ điện và lò phản ứng.

Hiệu suất phá vỡ vượt trội:

Có khả năng phá vỡ đáng tin cậy các mạch ngắn bất thường khác nhau, chẳng hạn như các lỗi pha ngược, nối đất đồng thời ở cả hai cực, lỗi gần khu vực và các lỗi kết thúc ngắt.

Tiếng ồn hoạt động thấp:

Thiết kế niêm phong phân lập bộ ngắt khỏi điều kiện khí quyển, loại bỏ nhiễu xả khí trong quá trình hoạt động.

Cấu trúc nhỏ gọn và đơn giản:

Có một buồng hồ quang đơn không có hệ thống van bổ sung, dẫn đến thiết kế nhỏ gọn và đơn giản.

Yêu cầu bảo trì tối thiểu:

Các tiếp xúc ngắt, được đặt trong khí SF6, trải nghiệm hao mòn tối thiểu trong quá trình hoạt động, dẫn đến giảm khối lượng công việc bảo trì và chu kỳ bảo trì mở rộng.

Hoạt động an toàn và đáng tin cậy:

Khí SF6 không độc hại và không cháy. Việc niêm phong tuyệt vời của Chamber Chamber đảm bảo sử dụng lâu dài an toàn và đáng tin cậy.

Mô tả mô hình

Thông số kỹ thuật chính

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch 66kV 69kV SF6

Phương pháp cài đặt:

 Gắn bên hoặc gắn giữa.

Nhiệt độ xung quanh:

Cao: + 40 ° 100

Thấp: -30 ° 100

Độ cao:

≤2000m (nếu được cài đặt ở độ cao cao hơn, mức cách nhiệt định mức nên được điều chỉnh cho phù hợp).

Áp lực gió:

≤700PA (tương đương với tốc độ gió là 34m/s).

Kháng chiến địa chấn:

Được thiết kế để chịu được cường độ động đất lên tới 8 độ.

Mức độ ô nhiễm:

Lớp i

Biến đổi nhiệt độ tối đa hàng ngày:

Không vượt quá 25 ° C.

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch 66kV 69kV SF6

● Các vấn đề về mạch điều khiển

● Mạch điều khiển bị ngắt kết nối hoặc không có công suất điều khiển (ví dụ: cầu chì bị thổi, nguồn điện bị lỗi hoặc các thành phần điều khiển bị hư hỏng).

● Các kết nối không chính xác hoặc kém trong mạch cuộn dây phụ trợ hoặc chuyến đi.

● Bất thường áp lực

● Áp suất khí SF6 không đủ dẫn đến cách nhiệt không đầy đủ hoặc hiệu suất gây ra hồ quang.

● Độ ẩm cao trong khí SF6, dẫn đến suy thoái cách nhiệt và các mạch ngắn tiềm năng.

Thất bại cơ học

Cơ chế vận hành bị kẹt do thiếu bôi trơn, hao mòn hoặc vật cản cơ học.

Sự liên kết không đúng hoặc sự cố của các tiếp xúc ngắt.

Tình trạng quá tải hoặc lỗi

Quá tải liên tục hoặc điều kiện ngắn mạch trong mạng kích hoạt vấp ngã tự động.

Breaker bị vấp do điều kiện tải bị lỗi hoặc lỗi hệ thống.

Ảnh hưởng môi trường

Môi trường ô nhiễm hoặc ăn mòn cao gây xói mòn tiếp xúc hoặc cách nhiệt.

Sự thay đổi nhiệt độ cực đoan ảnh hưởng đến các đặc tính cơ học và cách điện.

Hoạt động không chính xác

Lỗi hoạt động thủ công, chẳng hạn như trình tự chuyển đổi không đúng hoặc đặt lại không đủ sau khi vấp.

Vô tình đóng bộ ngắt mạch trong điều kiện lỗi.

Lão hóa hoặc mặc

Tăng dần sự xuống cấp của các thành phần, chẳng hạn như lò xo, vòng bi hoặc điểm tiếp xúc, theo thời gian.

Các thành phần lỗi thời hoặc không tương thích dẫn đến sự thiếu hiệu quả của hoạt động.

Thất bại thành phần điện

Rơle trục trặc, cảm biến hoặc đồng hồ đo áp suất phá vỡ kiểm soát và giám sát bộ ngắt.

Các cuộn dây hoạt động bị cháy hoặc bị hư hỏng do điện áp quá mức hoặc kích hoạt kéo dài.

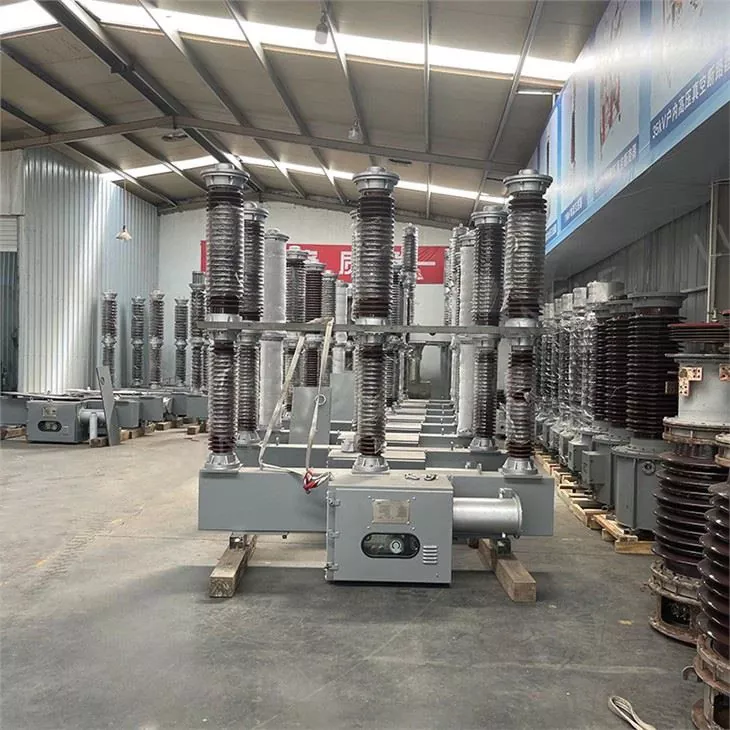

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Mục: Bộ ngắt mạch 66kV 69kV SF6

Câu 1: Điện áp định mức của bộ ngắt mạch SF6 66kV là bao nhiêu?

A1: Điện áp định mức của bộ ngắt mạch SF6 66kV là 66kV, phù hợp cho các hệ thống năng lượng điện áp cao.

Câu 2: Khí nào được sử dụng trong bộ ngắt mạch và tại sao?

Khí A2: SF6 (lưu huỳnh hexafluoride) được sử dụng vì nó có đặc tính phân hủy và cách điện cung tuyệt vời. Nó đảm bảo hiệu suất và độ tin cậy hiệu quả trong các ứng dụng điện áp cao.

Câu 3: Bộ ngắt có thể hoạt động trong điều kiện môi trường khắc nghiệt không?

A3: Có, bộ ngắt được thiết kế để hoạt động trong môi trường khắc nghiệt với nhiệt độ trong khoảng từ -30 ° C và +40 ° C, độ cao lên đến 2000m và cường độ địa chấn lên đến 8 độ. Đối với độ cao trên 2000m, cần có các điều chỉnh đặc biệt đối với mức cách nhiệt.

Câu 4: Bộ ngắt mạch SF6 có thường xuyên cần bảo trì không?

A4: Do cấu trúc đơn giản và thiết kế niêm phong, bộ ngắt mạch yêu cầu bảo trì tối thiểu. Kiểm tra thường xuyên áp suất khí, các thành phần điện và các bộ phận cơ học được khuyến nghị.
