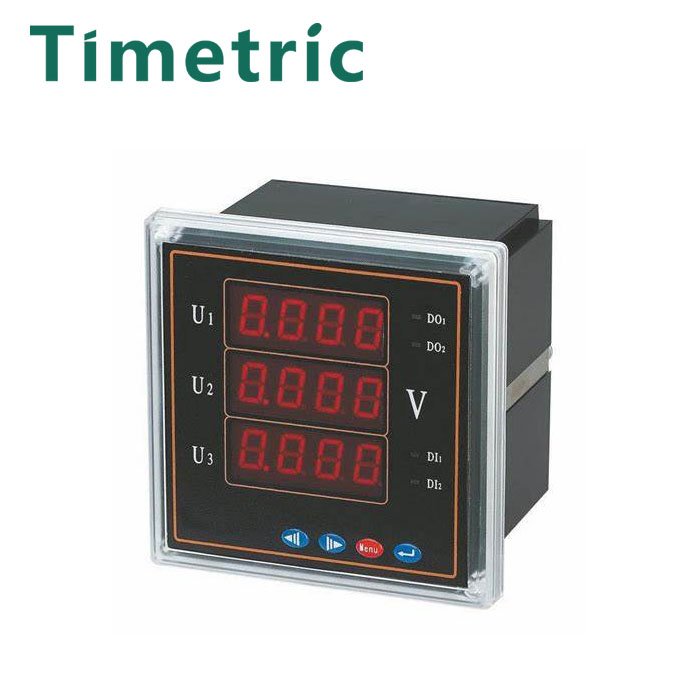

Máy đo điện kết hợp ba pha AC

Timetrim là một doanh nghiệp công nghệ cao tích hợp nghiên cứu và phát triển, sản xuất và doanh số từ 7,2kV đến 40,5kV tủ chuyển đổi và các thành phần của chúng, chẳng hạn như máy đo điện kết hợp ba pha AC Các dây chuyền sản xuất linh hoạt kim loại tấm kim loại tiên tiến, thiết bị cắt laser CNC và thiết bị hàn tự động robot, để tối đa hóa các yêu cầu kỹ thuật và sản xuất của khách hàng đối với các sản phẩm không chuẩn. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn ở Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Giới thiệu đồng hồ đo điện kết hợp ba pha AC

Máy đo điện kết hợp ba pha AC là một thuật ngữ chung cho các dụng cụ điện được sử dụng để đo điện áp, dòng điện, v.v. hiện tại, miễn là tỷ lệ biến áp là đủ.

Thời gian biểu AC ba pha kết hợp đồng hồ đo điện (đặc điểm kỹ thuật)

Lớp chính xác		Điện áp: 0,2, dòng điện: 0,2, tần số: 0,05Hz, hệ số công suất: 0,5
		Công suất hoạt động: 0,5, công suất phản ứng: 0,5, công suất xuất hiện: 0,5
		Năng lượng hoạt động: 0,5/1, Năng lượng phản ứng: 2
Đầu vào	Giá trị định mức	Điện áp: 100/400V; Hiện tại: 1A/5A
	Quá tải	Điện áp: quá tải duy trì: 1,2 lần giá trị định mức Quá tải nhất thời: 2 lần giá trị định mức Hiện tại: quá tải duy trì: 1,2 lần giá trị định mức Quá tải nhất thời: 10 lần giá trị định mức
	Tính thường xuyên	45-60Hz
Mô -đun chức năng	Đầu ra xung	1
	Giao diện	1* rs485; Giao thức truyền thông Modbus RTU; Tốc độ baud: 1200-19200bps
	TỪ	4
	LÀM	2-4 (AC250/5A, DC30V/5A)
Cung cấp điện	Phạm vi làm việc	AC: 85-265V; DC: 85-300V
Cung cấp điện	Sự tiêu thụ	<3W
Điều kiện làm việc	Nhiệt độ	Hoạt động: -20 ℃ ~+70 ℃ Lưu trữ: -40 ℃ ~+80 ℃
	Độ ẩm	Độ ẩm tương đối: <93% (nơi không có khí ăn mòn)
	Độ cao	0 đến 4000m
Kích cỡ		96 × 96mm (kích thước lỗ 91*91mm)
Cài đặt		Cài đặt bảng điều khiển

Tính năng và ứng dụng đồng hồ đo điện kết hợp ba pha AC

Đặc trưng:

• Giám sát tối đa 9 kênh ba pha hoặc 27 kênh một pha và đo tất cả các tham số: điện áp ba pha, dòng điện,

Điện áp đường dây, dòng điện không, điện áp không theo trình tự, công suất hoạt động, công suất phản ứng, hệ số công suất, tần số, năng lượng hoạt động, năng lượng hoạt động,

Năng lượng phản ứng từ 9 mạch.

• CT, PT hoặc điện áp tiêu chuẩn kết nối trực tiếp, phù hợp cho các chế độ nối dây khác nhau trong môi trường áp suất cao hoặc thấp

• 2* RS485/Lora Lorawan (Tùy chọn) • Giao thức truyền thông Modbus RTU, DL/T645 (Tùy chọn)

• 4 của

• 2 do (tùy chọn)

• 2* Đầu ra xung năng lượng lập trình

• Màn hình LCD

Chức năng

• Đo điện áp DC thời gian thực, dòng điện, năng lượng, năng lượng nhập khẩu, năng lượng xuất khẩu

• Năng lượng tích lũy mỗi tháng trong 12 tháng qua độc lập

• Tải không gian lưu trữ hồ sơ để đảm bảo rằng bản ghi công suất nhập khẩu, thời gian 60 phút có thể ghi lại không dưới 40 ngày công suất dữ liệu

• 1* RS485, Giao thức truyền thông RTU của Modbus
