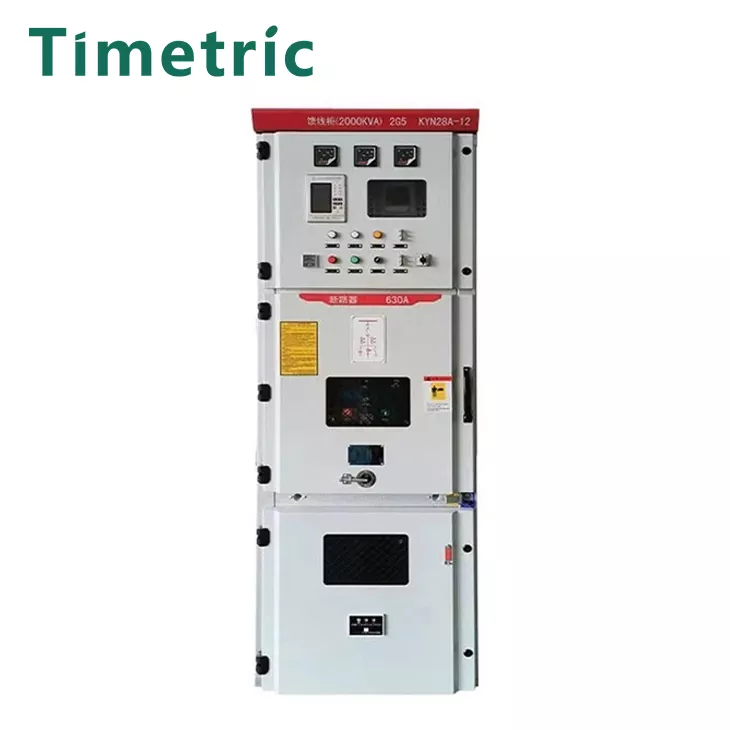

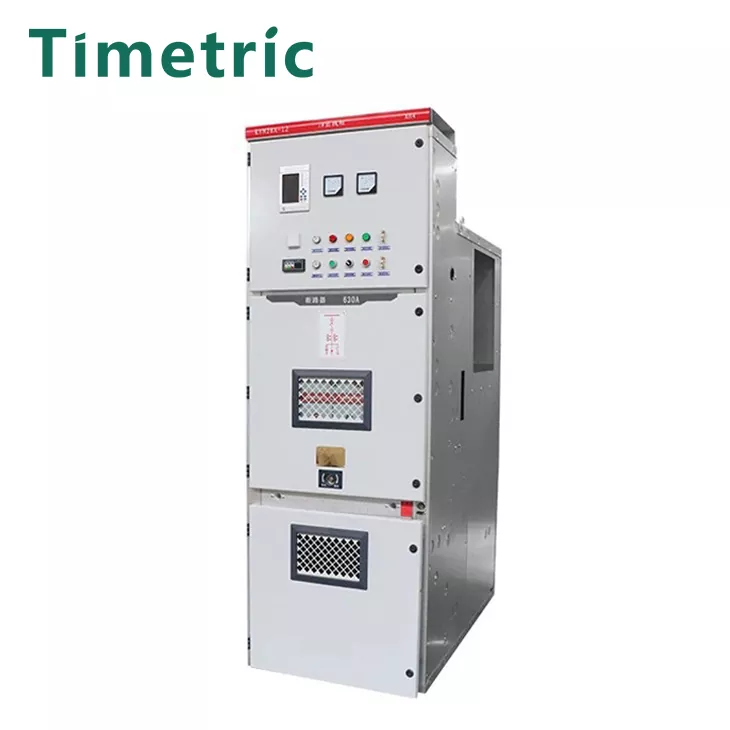

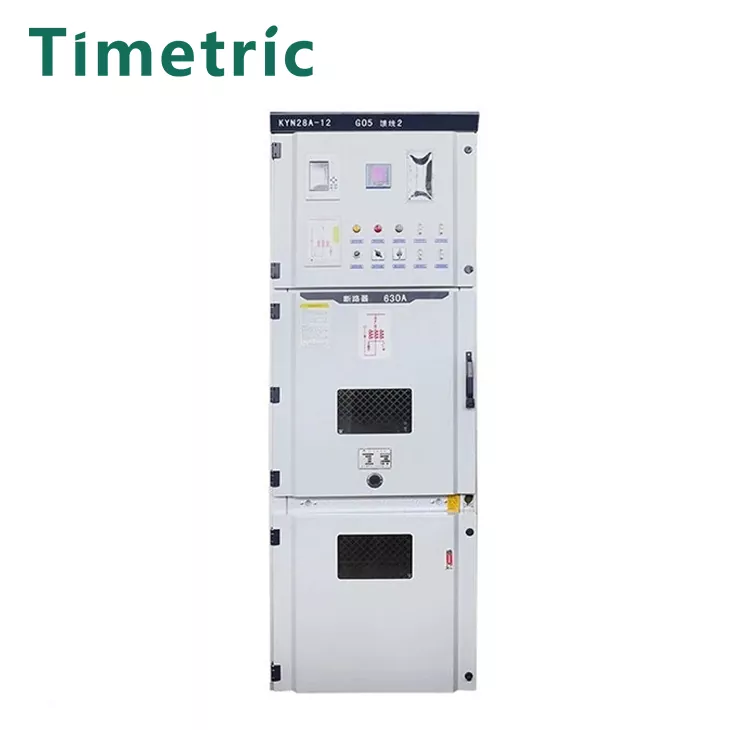

Thiết bị điện bọc không khí cách điện trong nhà có thiết bị đóng khóa 11kV trong nhà

Các thiết bị cách điện không khí được bọc thép trong nhà 11kV phải đáp ứng các yêu cầu liên quan của GB3906-1991 "3-35 KV tiêu chuẩn thiết bị đóng cắt kim loại AC 3-35 KV AC. Nó bao gồm hai phần chính: tủ và bộ ngắt mạch, và có các chức năng như các đường đến và đường đi trên, các đường đến và dây cáp, và kết nối thanh bus. Nội các bao gồm một vỏ, các thành phần điện (bao gồm các bộ phận cách điện), các cơ chế khác nhau, thiết bị đầu cuối và kết nối thứ cấp.
Cấu trúc của tủ công tắc điện áp cao thường giống nhau, chủ yếu được chia thành một phòng ngắt mạch, phòng xe buýt, phòng điều khiển thứ cấp (phòng dụng cụ) và phòng cấp liệu. Nhìn chung có các tấm thép giữa các phòng.

Thiết bị đóng cắt điện áp cao có thể được chia thành ba loại sau:

1.1. Loại có thể tháo rời hoặc loại giỏ hàng (được chỉ định bởi y):
Nó có nghĩa là các thành phần điện chính trong tủ (như bộ ngắt mạch) được lắp đặt trên một chiếc xe đẩy có thể tháo rời. Vì tủ xe đẩy có khả năng thay thế tốt, nó có thể cải thiện đáng kể độ tin cậy của việc cung cấp điện. Các loại xe đẩy thường được sử dụng bao gồm: xe cách ly, xe đo sáng, xe đẩy mạch, xe đẩy PT, xe đẩy và xe đẩy được sử dụng, như KYN28A-12.

1.2. Loại cố định (được chỉ định bởi g):
Điều đó có nghĩa là tất cả các thành phần điện trong tủ (như bộ ngắt mạch hoặc công tắc tải, v.v.) được cài đặt được cài đặt. Đạo lạc thiết bị đặc biệt đơn giản và kinh tế hơn, chẳng hạn như XGN2-10, GG-1A, v.v.
2. Theo vị trí cài đặt, nó có thể được chia thành trong nhà và ngoài trời;

2.1. Cho sử dụng trong nhà (được chỉ định bởi n):
Nó chỉ có thể được cài đặt và sử dụng trong nhà, chẳng hạn như: thiết bị cách nhiệt không khí trong nhà cách điện 11kV và tủ chuyển đổi khác;

2.2. Cho sử dụng ngoài trời (được chỉ định bởi W):
Nó có thể được cài đặt và sử dụng ngoài trời, chẳng hạn như: XLW và các tủ chuyển đổi khác.
3. Theo cấu trúc tủ, nó có thể được chia thành bốn loại: tủ công tắc bọc thép được bao bọc trong kim loại, tủ công tắc được phân vùng kim loại, tủ công tắc kiểu hộp được bao bọc kim loại và tủ công tắc mở. [1]
3.1. Tủ chuyển mạch bọc thép được bao bọc trong kim loại (được biểu thị bằng chữ K): các thành phần chính (như bộ ngắt mạch, máy biến áp, busbar, v.v.) của thiết bị đóng cắt được bao bọc kim loại được lắp đặt trong các ngăn được phân tách bằng các phân vùng kim loại. Chẳng hạn như tủ công tắc điện áp cao KYN28A-12.
3.2. Tủ chuyển mạch được bao bọc kim loại (được biểu thị bằng chữ J): tương tự như thiết bị đóng cắt bọc kim loại bọc thép, các thành phần điện chính của nó cũng được lắp đặt trong các ngăn riêng biệt, nhưng nó có một hoặc nhiều phân vùng phi kim loại đáp ứng các cấp độ bảo vệ nhất định. Chẳng hạn như Jyn2-12 thiết bị đóng cắt điện áp cao.
3.3. Thiết bị đóng cắt loại hộp được đóng gói bằng kim loại (được biểu thị bằng chữ X), vỏ thiết bị đóng cắt là một thiết bị đóng cắt được bao bọc kim loại. Chẳng hạn như XGN2-12 thiết bị đóng cắt điện áp cao.
3.4. Mở thiết bị đóng cắt, không có yêu cầu cấp độ bảo vệ, vỏ là một phần thiết bị đóng cắt mở. Chẳng hạn như thiết bị đóng cắt cao áp GG-1a (F).

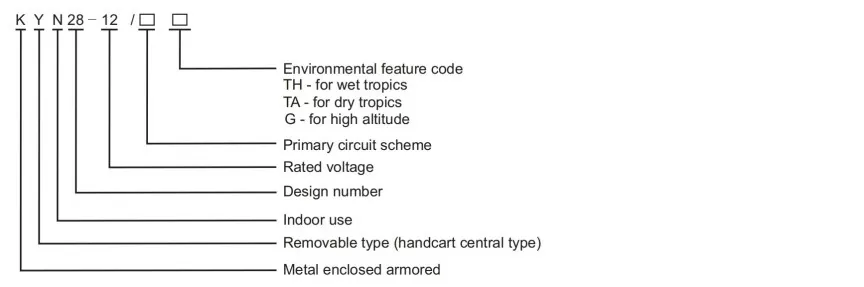

Mô tả mô hình

Thông số kỹ thuật chính

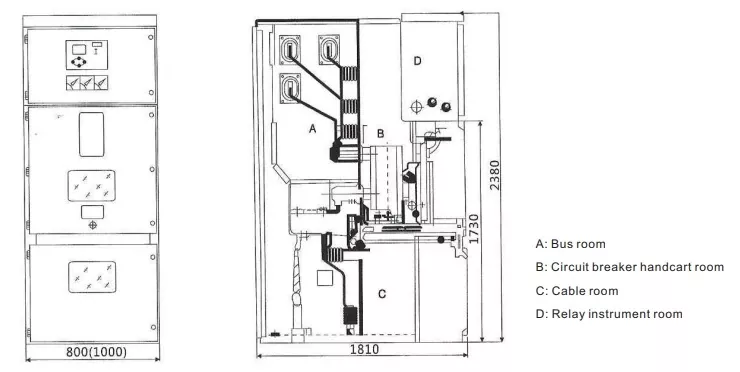

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Điều kiện môi trường trong nhà cách điện 11kV cách điện không khí trong nhà để sử dụng:
Vị trí cài đặt: Trong nhà
Độ cao: ≤1000m, vui lòng yêu cầu các yêu cầu khác
Nhiệt độ môi trường: -15 ~+40C
Chênh lệch nhiệt độ tối đa hàng ngày: ≤25k
Độ ẩm tương đối trung bình hàng tháng: ≤90%
Độ ẩm tương đối trung bình hàng ngày: ≤95%
Kháng cường độ địa chấn: 8 độ

Ưu điểm và tính năng của thiết bị đóng cắt

Thiết bị điện bọc không khí cách điện thiết bị đóng khóa trong nhà 11kV chỉ số điện chính

1,21 Điện áp định mức của thiết bị đóng cắt điện áp cao: 3,6kV, 7,2kV, 12kV

1.2.2 Tần suất định mức của thiết bị đóng cắt điện áp cao: 50Hz/60Hz

1.2.3 Tăng nhiệt độ: Sự gia tăng nhiệt độ của mạch chính ở dòng điện định mức và tần số định mức phải tuân thủ các quy định của GB/T 11022-1999 "Điều kiện kỹ thuật chung cho các tiêu chuẩn thiết bị và thiết bị điều khiển điện áp cao" và các chất bổ sung sau đây sẽ được thực hiện:

1) Giá trị tăng nhiệt độ của các thành phần trong tủ sẽ không vượt quá các quy định của các tiêu chuẩn tương ứng của các thành phần.

2) Sự gia tăng nhiệt độ của vỏ và nắp có thể truy cập sẽ không vượt quá 30k.

1.2.4 Xếp hạng ngắn mạch ngắn dòng và dòng điện đóng:

1) Xếp hạng ngắn mạch phá vỡ dòng điện: 20 ~ 50KA.

2) Dòng đóng ngắn mạch được định mức (giá trị cực đại) gấp 2,5 lần dòng điện ngắn mạch được định mức tương ứng.

1.2.5 Dòng điện ổn định nhiệt định mức (tại 4S): 20 ~ 40KA

1.2.6 Dòng ổn định động được định mức (giá trị cực đại) là 2,5 lần dòng ổn định động định mức.

1.2.7 Xếp hạng ngắn mạch Thời gian phá vỡ 50 ~ 100 lần.

1.2.8 Xếp hạng thời gian phá vỡ hiện tại 2000 ~ 30000 lần.

1.2.9 Điện áp định mức của cơ chế mở và đóng và mạch phụ: AC, DC 220V hoặc khác.

Không khí bọc thép cách điện trong nhà 11kV trong nhà tất cả các thiết bị trạm biến áp và xử lý cách nhiệt của tủ đáp ứng các yêu cầu của tất cả các điều kiện làm việc.

1.1.12 Khoảng cách creep cách điện bên ngoài của từng thành phần và cách nhiệt hỗ trợ của nó trong tủ công tắc điện áp cao đáp ứng các yêu cầu của nhà nước và Bộ điện cũ trước đây. Các thiết bị chống kích thích có thể được trang bị khi cần thiết.

1.1.13 Cấu trúc của tủ công tắc điện áp cao đảm bảo sự an toàn của nhân viên và tạo điều kiện cho hoạt động, bảo trì, kiểm tra, giám sát, đại tu và thử nghiệm.

1.1.14 Kết nối của từng thành phần và dây dẫn của nó trong tủ công tắc điện áp cao sẽ không vượt quá nhiệt độ vận hành được chỉ định trong các tiêu chuẩn liên quan trong thời gian nhiệt độ cao vào mùa hè.

1.1.15 Yêu cầu cho các thành phần:

1) Các thành phần có cùng xếp hạng và cấu trúc trong cùng loại sản phẩm có thể hoán đổi cho nhau.

2) Mỗi ​​thành phần được cài đặt trên tủ công tắc điện áp cao đáp ứng các tiêu chuẩn kỹ thuật tương ứng của chúng.

1.2.16 Cấp độ bảo vệ và lỗi nội bộ:

1) Khi không khí được sử dụng làm môi trường cách điện một mình, độ thanh thải từ pha đến pha và mặt đất của từng chất dẫn pha trong tủ đáp ứng các tiêu chuẩn quốc gia có liên quan.

2) Để ngăn chặn mọi người tiếp cận các bộ phận trực tiếp điện áp cao của thiết bị đóng cắt điện áp cao và chạm vào các bộ phận chuyển động, mức độ bảo vệ là: IP4X, có thể ngăn chặn các vật thể như dây kim loại có đường kính ≥1,0mm hoặc dải hẹp với độ dày ≥1.0mm.

3) Đối với các lỗi nội bộ, các yêu cầu sau được đáp ứng:

Thiết bị đóng cắt điện áp cao được bao bọc trong kim loại có thể ngăn ngừa thương tích hồ quang cho người lao động do các khiếm khuyết, bất thường hoặc sai lệch của chính nó. Các biện pháp được thực hiện để ngăn chặn các lỗi nội bộ do con người gây ra và các thiết bị khóa được lắp đặt để ngăn chặn sự sai lệch. Các kênh giảm áp được thiết lập để tính đến áp lực trong nhà và giải phóng áp lực gây ra bởi sự thất bại của các thành phần bên trong.

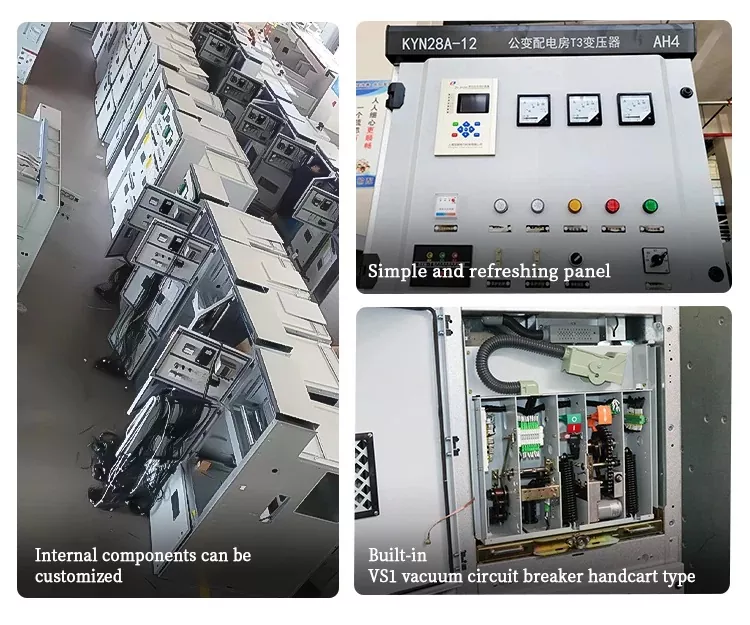

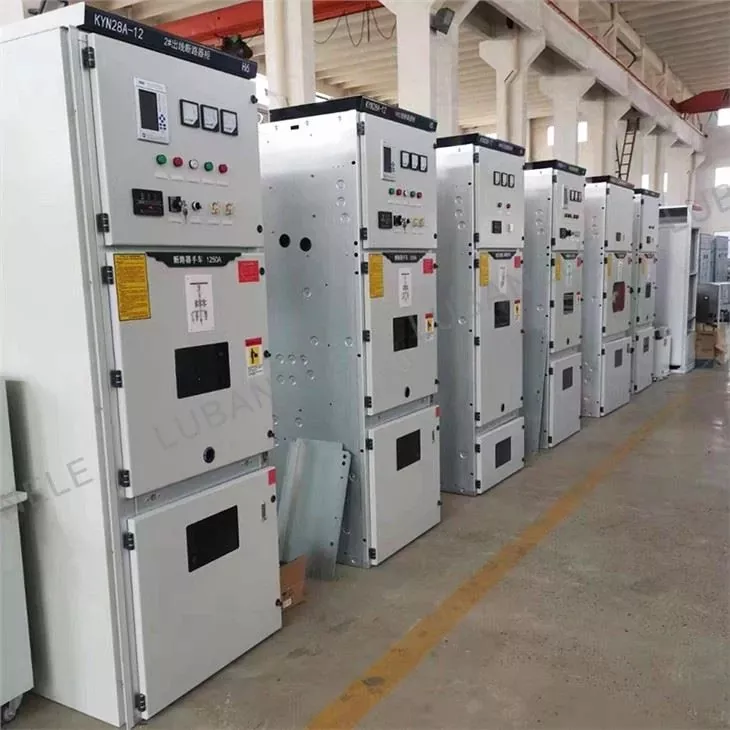

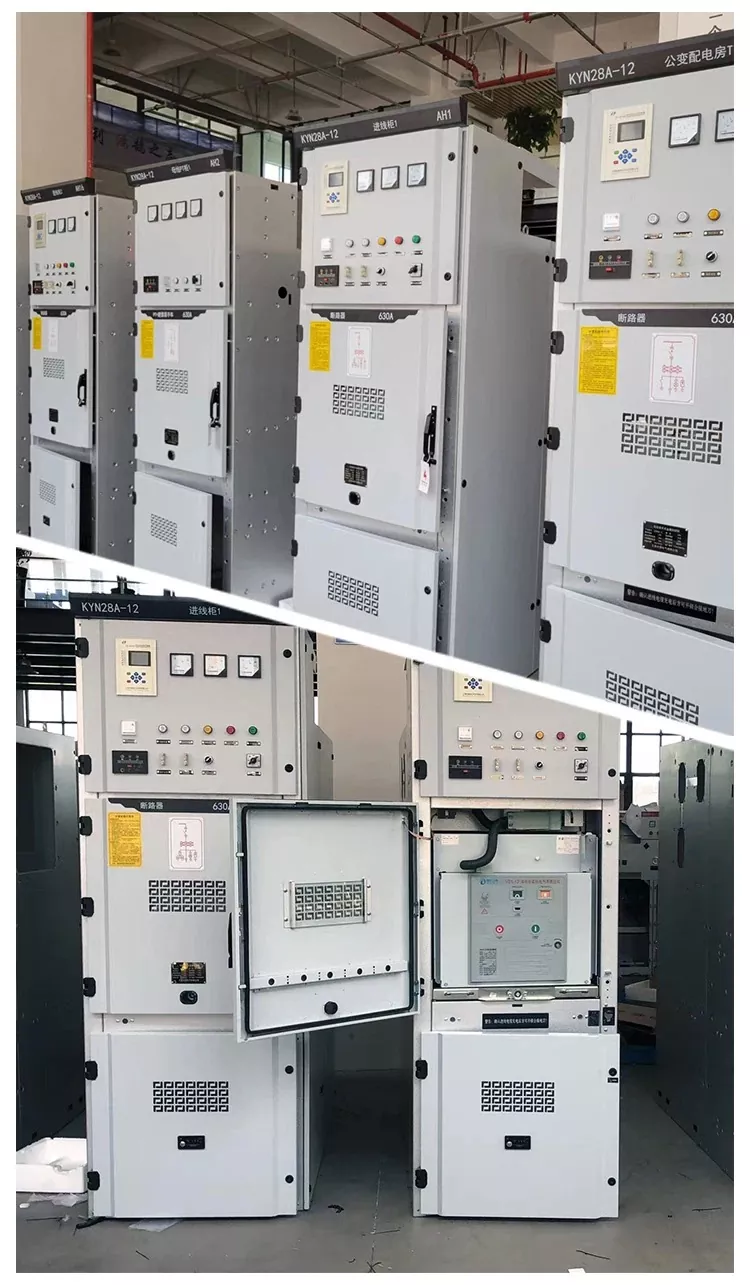

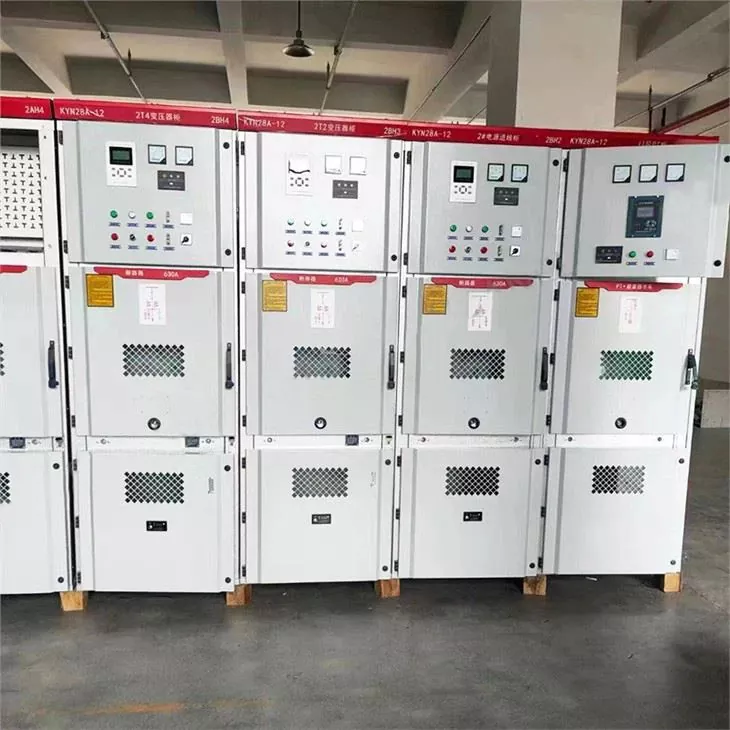

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Công ty của bạn có thể tùy chỉnh sản phẩm theo yêu cầu của tôi không?

Có, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng. Nói chung, khách hàng chỉ cần cung cấp: Bố cục mạch, điện áp, dòng điện, v.v.

Thời gian giao hàng nhanh nhất của bạn là gì?

Thông thường, chúng tôi chấp nhận yêu cầu của khách hàng. Sau khi các thông số kỹ thuật nội các chuyển đổi được kết nối, phải mất 1-2 ngày để cấp bảng giá và liên lạc với khách hàng về thời gian sản xuất và giao hàng dựa trên tình huống thực tế.

Dịch vụ sau bán hàng của bạn như thế nào?

Chúng tôi hỗ trợ bảo hành 1 năm. Báo giá thông thường không bao gồm dịch vụ sau bán hàng tại chỗ. Giao tiếp trực tuyến miễn phí và hướng dẫn có sẵn.
