Cầu dao Timetric Circuit Breaks Cấu tạo và nguyên lý làm việc của cầu dao

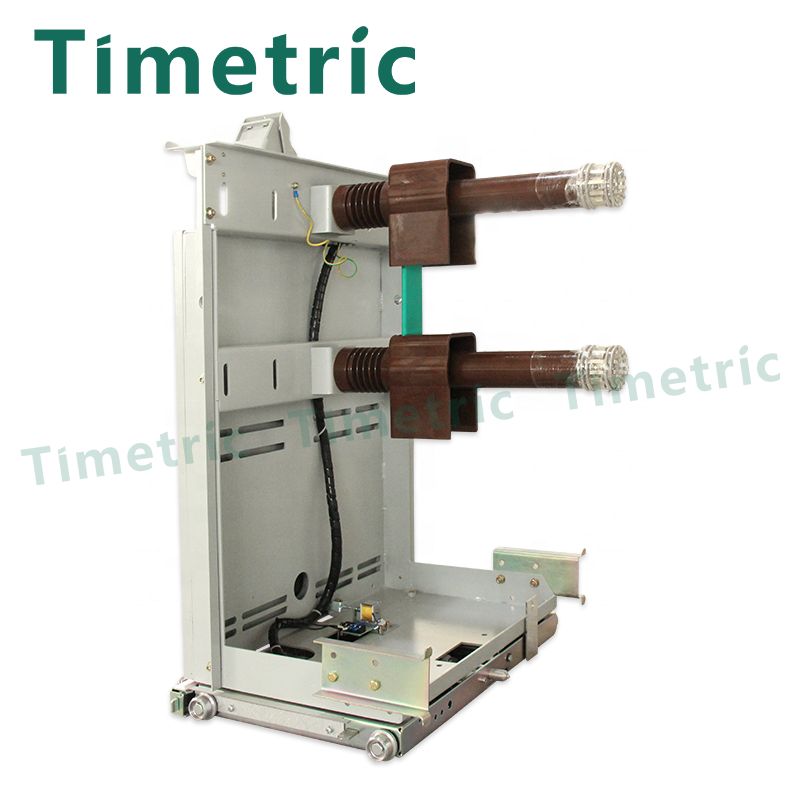

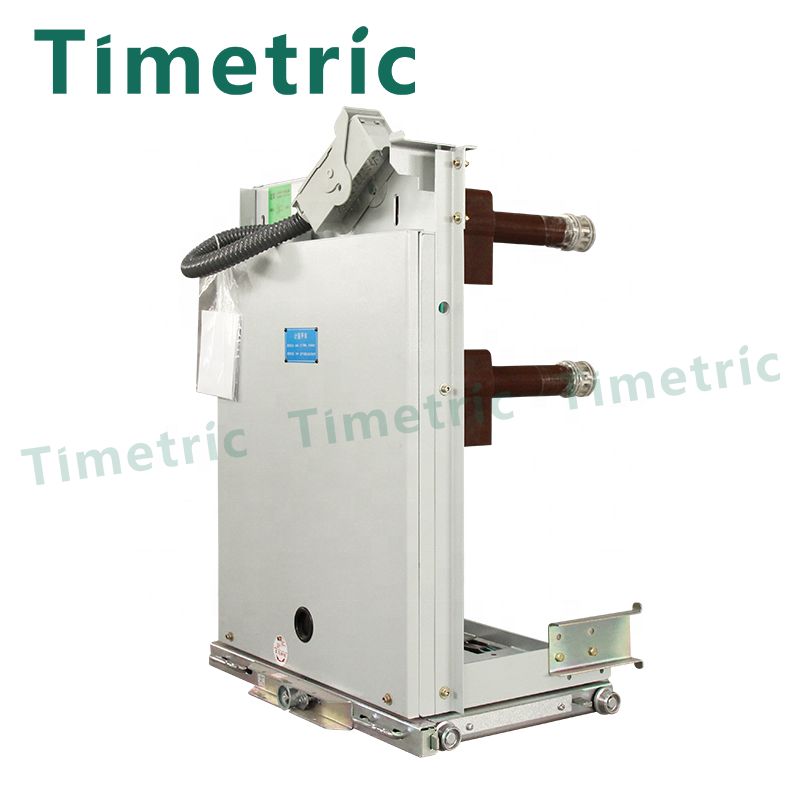

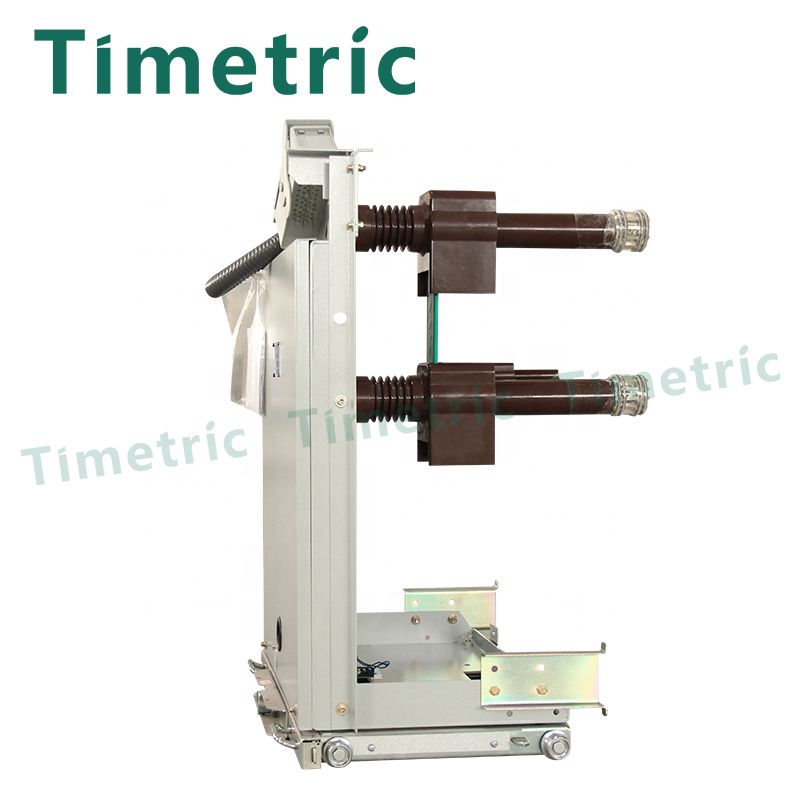

Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Công tắc ngắt mạch thời gian chất lượng cao. Có nhiều nhà sản xuất bộ ngắt mạch chân không và kiểu dáng của chúng rất phức tạp. Theo các điều kiện sử dụng, có hai loại: trong nhà (ZNx -- **) và ngoài trời (ZWx -- **). Nó chủ yếu bao gồm phần khung, phần buồng dập tắt hồ quang (bong bóng chân không) và phần cơ chế vận hành.

Phần thân của bộ ngắt mạch bao gồm mạch dẫn điện, hệ thống cách điện, vòng đệm và vỏ. Cấu trúc tổng thể là loại hộp chung ba pha. Mạch dẫn điện bao gồm một thanh dẫn điện đầu vào và đầu ra, một giá đỡ cách điện đầu vào và đầu ra, một kẹp dẫn điện, một kết nối mềm và một buồng dập tắt hồ quang chân không.

Cơ chế này là lưu trữ năng lượng điện, đóng mở bằng điện và có chức năng thủ công. Toàn bộ cấu trúc bao gồm lò xo đóng, hệ thống lưu trữ năng lượng, thiết bị giải phóng quá dòng, cuộn dây đóng, hệ thống đóng thủ công, công tắc phụ, chỉ báo lưu trữ năng lượng và các thành phần khác.

nguyên tắc làm việc

Máy cắt chân không sử dụng plasma để khuếch tán nhanh và dập tắt hồ quang khi dòng điện chạy qua điểm 0 trong chân không cao để hoàn thành mục đích cắt dòng điện.

Nguyên tắc hành động

Quá trình lưu trữ năng lượng: Khi bật động cơ lưu trữ năng lượng 14, động cơ sẽ điều khiển bánh xe lệch tâm quay và con lăn 10 gần bánh lệch tâm truyền động tay quay 9 và tấm kết nối 7, đồng thời đẩy bánh cóc lưu trữ năng lượng 6 xoay để bánh cóc 11 quay. Khi chốt trên bánh cóc 11 tựa vào tấm của ống bọc trục lưu trữ năng lượng 32, cả hai sẽ di chuyển cùng nhau. Kéo dài lò xo đóng 21 treo trên ống lót trục lưu trữ năng lượng 32. Ống lót trục lưu trữ năng lượng 32 được cố định bằng chốt định vị 13 để duy trì trạng thái lưu trữ năng lượng. Trong khi đó, tay quay trên ống lót trục lưu trữ năng lượng 32 điều khiển công tắc hành trình 5 để cắt nguồn điện của động cơ lưu trữ năng lượng 14 và chốt lưu trữ năng lượng được nâng lên để ngắt kết nối khỏi bánh cóc một cách đáng tin cậy.

Quá trình vận hành đóng: Khi cơ chế nhận tín hiệu đóng (công tắc bị ngắt và tích trữ năng lượng), lõi sắt của nam châm điện đóng 15 bị hút xuống và bộ phận định vị 13 được kéo để quay ngược chiều kim đồng hồ để giải phóng năng lượng lưu trữ. Lò xo đóng 21 điều khiển ống lót trục lưu trữ năng lượng 32 quay ngược chiều kim đồng hồ và CAM của nó ép ống lót trục truyền 30 để truyền tấm kết nối 29 và cần lắc 27 di chuyển. Làm cho cánh tay đòn 27 khóa bán trục 25 để cơ cấu ở trạng thái đóng. Tại thời điểm này, thiết bị khóa liên động 28 khóa phần định vị, do đó con bò định vị không thể quay ngược chiều kim đồng hồ, để đạt được mục đích của chốt khớp cơ chế và đảm bảo rằng cơ chế không thể đóng ở vị trí đóng.

Quá trình vận hành mở: sau khi đóng cầu dao, nam châm điện mở nhận tín hiệu, lõi sắt được rút ra, thanh trên của hành trình mở 19 di chuyển lên trên, do đó trục hành trình 16 quay, đẩy thanh trên 18 di chuyển lên trên , đẩy tấm uốn 26 và truyền nửa trục 25 quay theo hướng ngược chiều kim đồng hồ.

Bán trục 25 và tay quay 27 được tháo khóa và bộ ngắt mạch hoàn thành thao tác mở dưới tác động của lò xo mở.

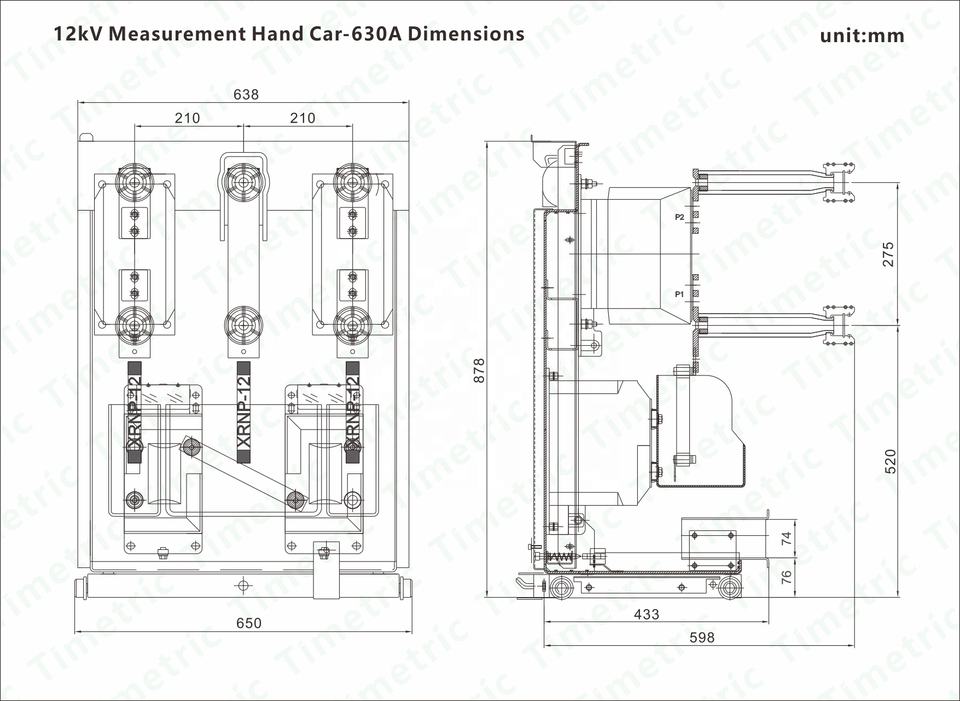

Công tắc ngắt mạch thời gian Thông số (Thông số kỹ thuật)

Timetric Circuit Breaker Thiết bị chuyển mạch Sử dụng môi trường

a) Nhiệt độ không khí xung quanh không quá 40oC, giới hạn dưới; -25oC,
b) Độ cao không quá 2000M
c) độ ẩm; Giá trị trung bình hàng ngày của độ ẩm tương đối nhỏ hơn 95% và giá trị trung bình hàng tháng nhỏ hơn 90%. Áp suất hơi trung bình hàng ngày không quá 2. 2KPA, trung bình hàng tháng không lớn hơn 1.8KPA
d) Không khí xung quanh không bị ô nhiễm đáng kể bởi khí và hơi nước ăn mòn hoặc dễ cháy
e) Không tập thể dục gắng sức thường xuyên
f) Khi công tắc tơ đang chạy, Góc nhúng giữa mặt phẳng lắp đặt và phương nằm ngang không được lớn hơn 5o
g) Ngoài yêu cầu của các điều kiện trên, người sử dụng và nhà sản xuất phải thỏa thuận.
