Công tắc nối đất

Giới thiệu công tắc nối thời gian thời gian

Công tắc tiếp đất cao áp là một thiết bị chuyển đổi quan trọng trong hệ thống điện và máy biến áp, cần được sử dụng cùng với bộ ngắt mạch điện áp cao. Công tắc cách ly phù hợp cho các thiết bị trong nhà với AC 50Hz ba pha và điện áp định mức 12kV. Để bật, tắt hoặc chuyển đổi các đường dây của thiết bị điện áp cao dưới tải và điện áp. Chức năng chính của nó là: Để đảm bảo sự an toàn của các thiết bị và thiết bị điện điện áp cao trong công việc bảo trì, đóng vai trò phân lập điện áp, không thể được sử dụng và cắt bỏ, dòng tải đầu vào và dòng điện ngắn mạch, chỉ có thể được sử dụng cho một số hoạt động chuyển đổi mà không có vòng cung mạnh mẽ, đó là nói rằng nó không có chức năng phát âm vòng cung; Được chia cho vị trí lắp đặt, trong nhà và ngoài trời, theo số lượng cột cách điện, trụ đơn, trụ đôi và ba trụ cột, thiết bị tùy chọn cho mỗi cấp độ điện áp.

Hiệu suất kỹ thuật trong thời gian nối đất

Công tắc cách ly không có thiết bị dập tắt hồ quang, không thể được vận hành với tải.

Đối với công tắc cách ly 10kV, trong điều kiện bình thường, nó cho phép phạm vi hoạt động là:

1, phân chia, máy biến áp điện áp kết hợp và arrester sét.

2. Chia và đóng dòng sạc của thanh xe buýt.

3, Dòng kích thích phân chia, kết hợp không vượt quá biến áp không tải 2A và dòng tụ điện không vượt quá 5A Không tải.

Các máy biến áp cũ trong những năm 1950 và 1960 có ampe kế không tải lớn, do đó, nó đã được quy định tại thời điểm đó, công tắc cách ly loại ngoài trời chỉ có thể tắt dòng điện không tải của máy biến áp dưới 560kVA, trong khi công tắc cách ly loại trong nhà chỉ có thể tắt dòng điện không tải. Dòng máy biến áp S7 và S9 sau này so với máy biến áp cũ có sự suy giảm đáng kể, nhưng không có quy định mới nào về công suất máy biến áp hoạt động cách ly, công suất không tải được đưa ra phạm vi giới hạn rõ ràng, do đó nó có thể được xem xét bởi không quá 2A; Đối với dòng điện dung của 5A, tham chiếu cụ thể như sau: Công tắc cách ly ngoài trời có thể được chia thành dòng không tải của dòng trên cao có chiều dài không vượt quá 10km. Đối với dòng cáp không tải, dòng điện dung của nó lớn hơn nhiều so với dòng trên cao có cùng chiều dài và bị ảnh hưởng bởi số lượng lõi và phần của cáp, vì vậy rất khó sử dụng chiều dài để giới hạn.

Công tắc thời gian trong thời gian điều kiện môi trường

1. Độ cao: Không quá 1000m;

2. Nhiệt độ không khí xung quanh: -30 +40;

3. Độ ẩm tương đối của môi trường xung quanh: Trung bình hàng ngày không quá 95%;

4. Trung bình hàng tháng không quá 90%. Cường độ động đất không quá 8 cường độ;

5. Nơi an toàn: Không có lửa, dễ cháy, nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và nơi rung động bạo lực.

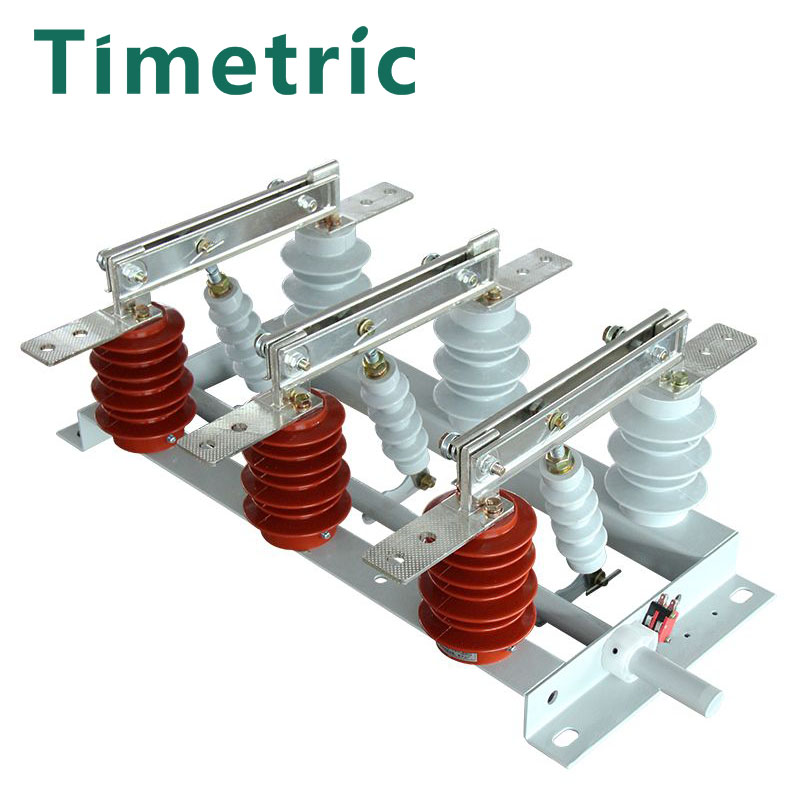

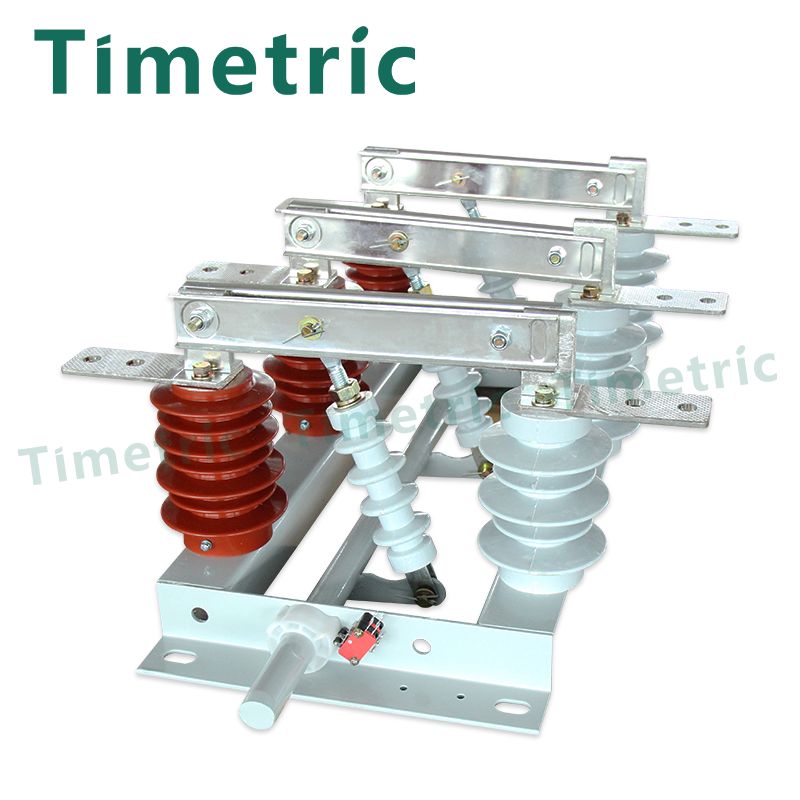

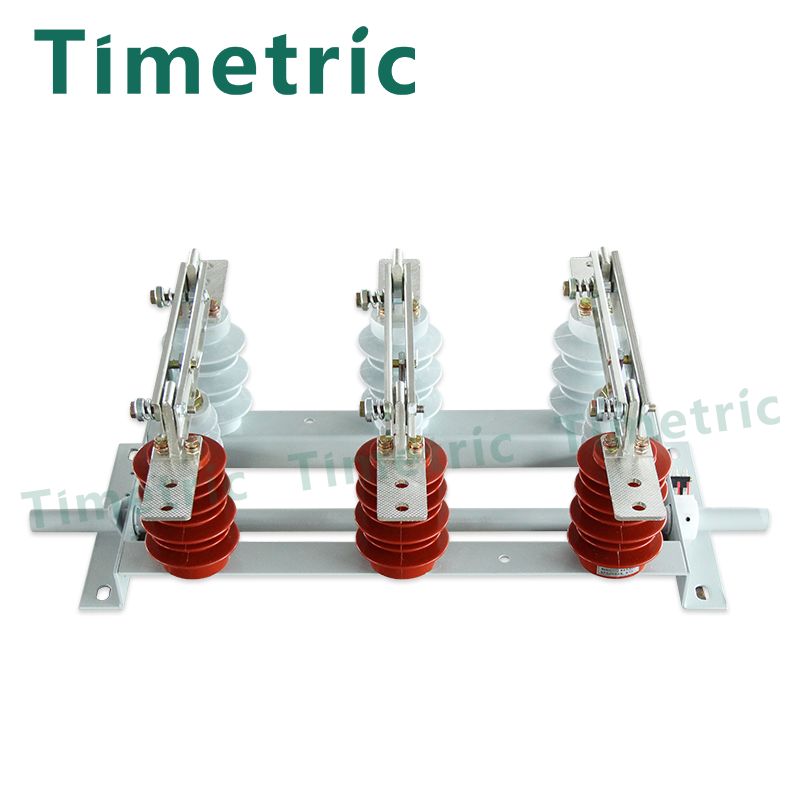

Chi tiết công tắc nối thời gian
