Máy cắt chân không điện áp cao

Máy cắt chân không điện áp cao Timetric

Tiêu chuẩn công nghệ máy cắt chân không cao áp Máy cắt chân không được phát triển mạnh mẽ trong mười năm gần đây ở nước ta. Các sản phẩm đã được phát triển từ một số loại ZN1 ~ ZN5 trong quá khứ thành hơn hàng chục mẫu mã và chủng loại. Dòng định mức đạt 5000A, dòng bật tắt đạt 50kA và điện áp đã được phát triển lên mức 35kV.

Trước những năm 1980, bộ ngắt mạch chân không đang trong giai đoạn phát triển ban đầu và công nghệ đang được khám phá liên tục nên không thể xây dựng tiêu chuẩn kỹ thuật. Mãi đến năm 1985, các tiêu chuẩn sản phẩm liên quan mới được xây dựng.

Máy cắt chân không điện áp cao Timetric Mô tả chungï¼

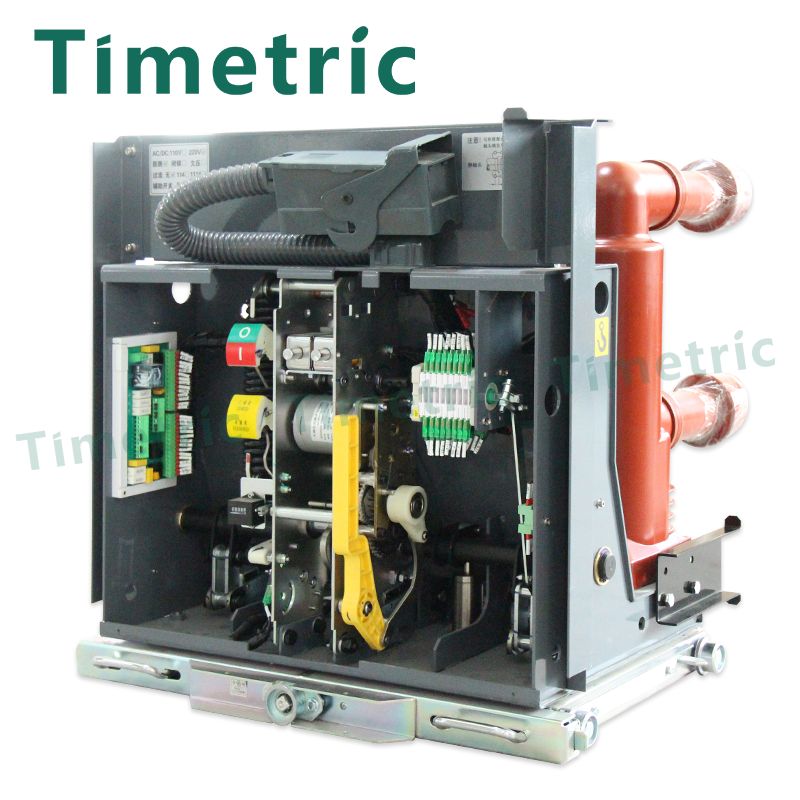

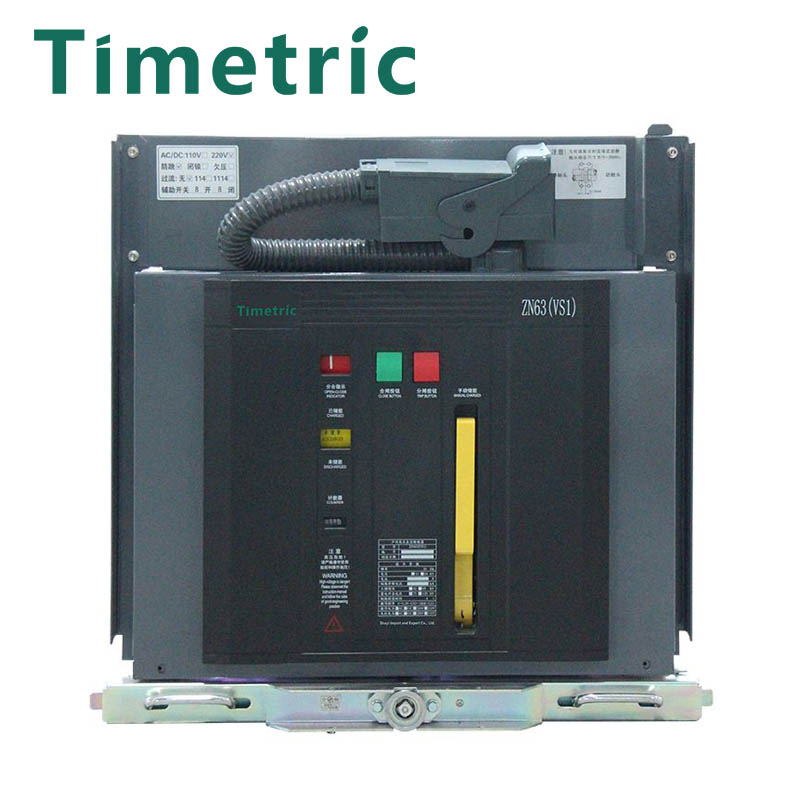

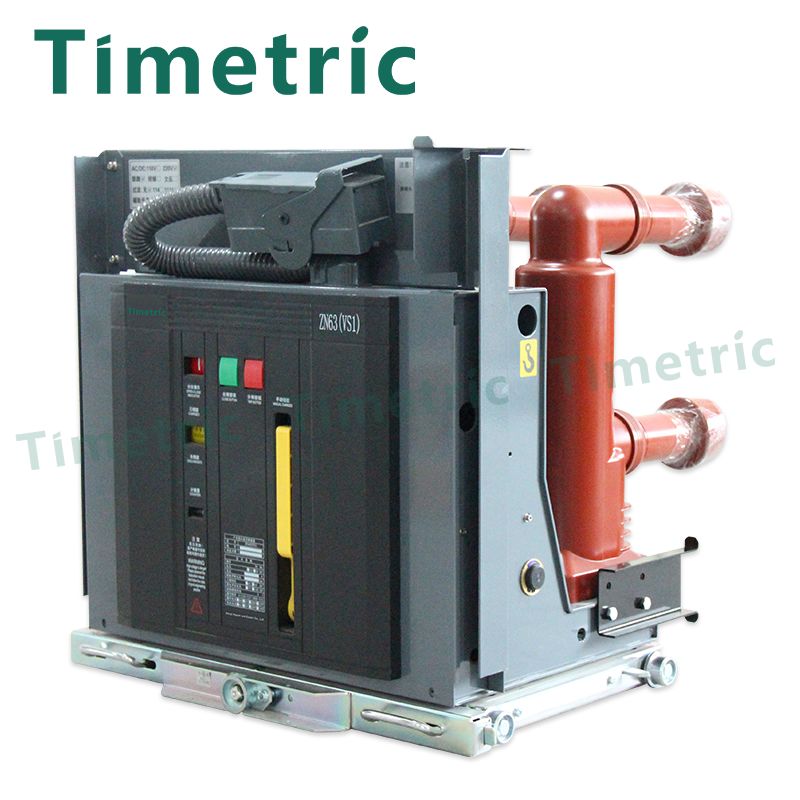

ZN63A(VS1)-12 là cầu dao chân không dàn lạnh HV làm nhiệm vụ bảo vệ và điều khiển các thiết bị lưới điện và thiết bị điện công nghiệp trong hệ thống điện có điện áp định mức từ 7,2KV đến 12KV. Nó đáp ứng các yêu cầu của GB/T1984-2014 (bộ ngắt mạch AC HV) và JB355-1996 (bộ ngắt mạch chân không AC HV trong nhà 3,6KV-40,5KV). Nó có thể được sử dụng trong các thiết bị đóng cắt KYN28(GZS1), XGN và GG-1A.

Tính năng và ứng dụng của máy cắt chân không điện áp cao Timetric

Máy cắt chân không điện áp cao Timetric

(1) Khoảng cách mở tiếp điểm nhỏ. Khoảng cách mở tiếp điểm của máy cắt chân không 10KV chỉ khoảng 10 mm. Công suất hoạt động của cơ chế vận hành nhỏ, hành trình của bộ phận cơ học nhỏ và tuổi thọ cơ học dài.

(2)Thời gian đốt cháy hồ quang ngắn và không liên quan gì đến kích thước dòng điện chuyển đổi, thường chỉ là nửa chu kỳ.

(3)Phương tiện giải phóng mặt bằng của tiếp điểm sau khi dập tắt hồ quang có tốc độ phục hồi nhanh và hiệu suất lỗi của khu vực gần đứt tốt hơn.

(4) Do tiếp điểm trong dòng điện ngắt nhỏ, do đó tuổi thọ điện của tiếp điểm dài, khả năng ngắt hoàn toàn lên tới 30-50 lần, dòng điện định mức ngắt lên tới 5000 lần, tiếng ồn nhỏ phù hợp với hoạt động thường xuyên.

(5)Kích thước nhỏ và trọng lượng nhẹ.

(6)Thích hợp để ngắt dòng tải điện dung.
