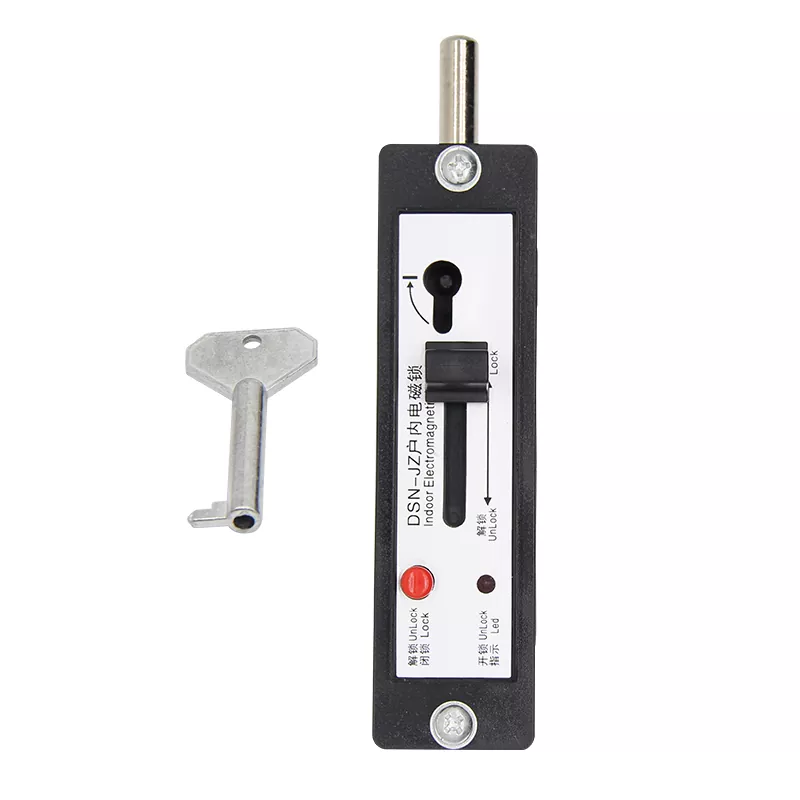

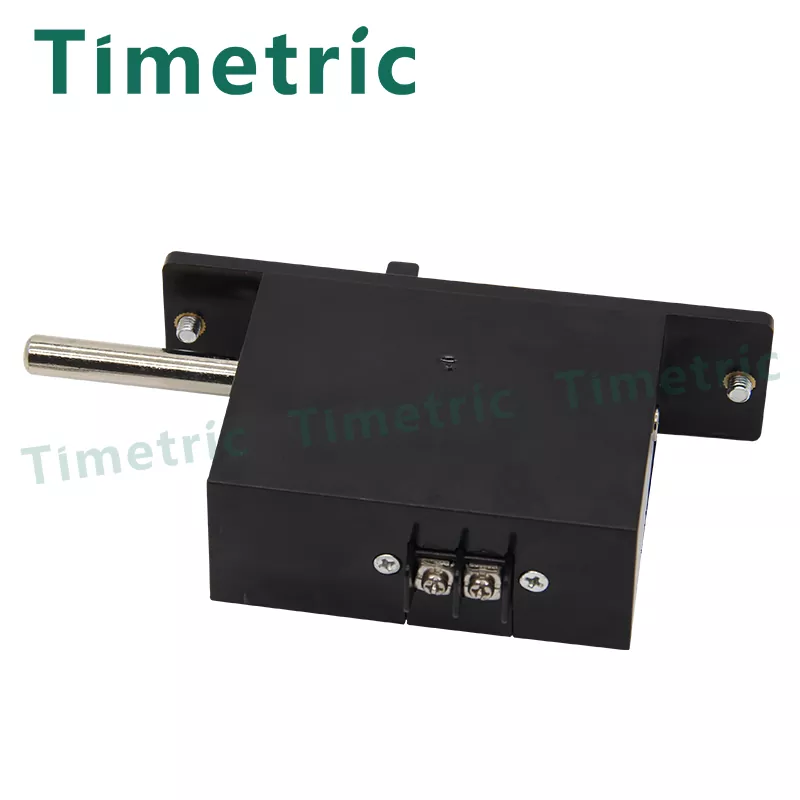

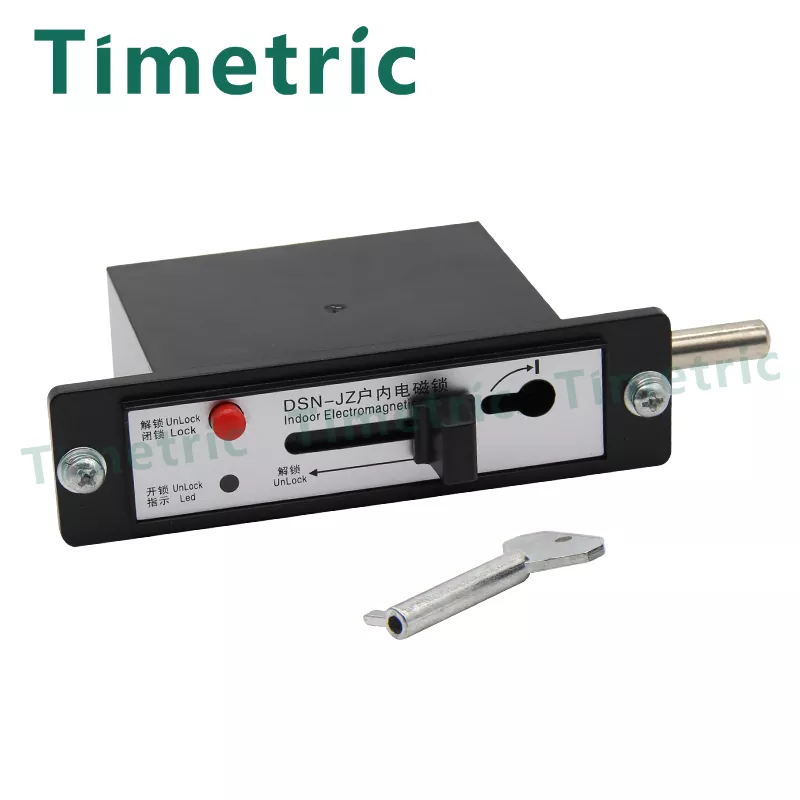

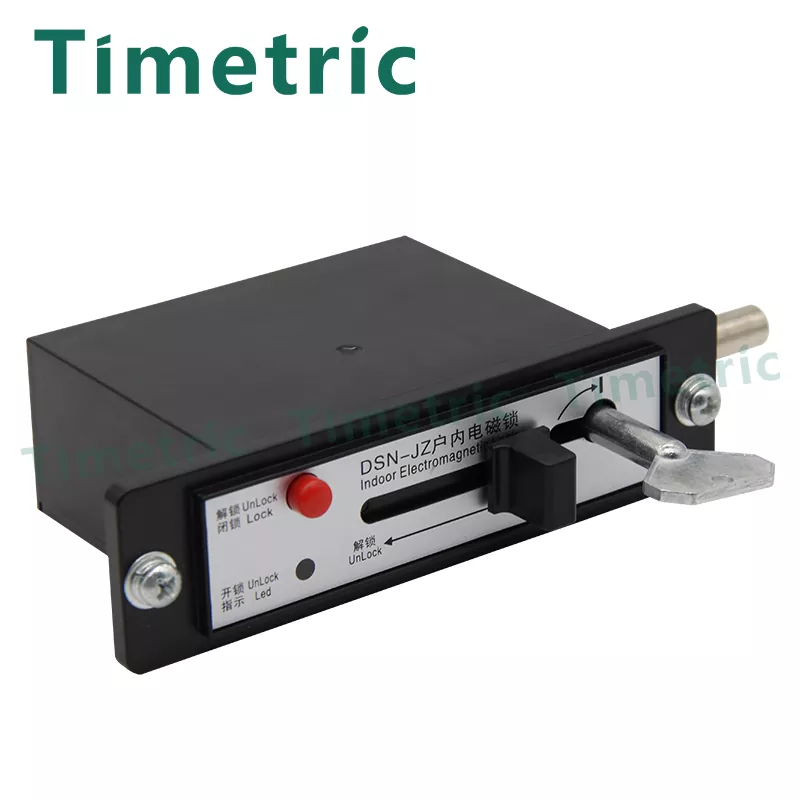

Khóa thiết bị chuyển mạch DSN 48V trong nhà

Thiết bị đóng cắt trung thế trong nhà - Khóa điện từ trong nhà

Khóa thiết bị chuyển mạch DSN 48V trong nhà

Quá trình cài đặt

1. Tháo đai ốc M5, vòng đệm lò xo và vòng đệm phẳng ra khỏi vít gắn bảng điều khiển.
2. Chèn mặt bu lông của thân khóa qua khe hở cửa tủ từ bên ngoài. Xoay thân khóa để căn chỉnh vít lắp với lỗ 60mm trên cửa tủ, đảm bảo độ phẳng và khít giữa khóa và tấm cửa tủ.
3. Bên trong cửa tủ, lắp vòng đệm phẳng, vòng đệm lò xo và đai ốc M5 vào vít M5 của bảng khóa. Siết chặt đai ốc M5 một cách an toàn.

Cách sử dụng cấu trúc

(1)Hoạt động binh thương

Một. Nhấn nút để kích hoạt nguồn. Việc này tách lõi sắt chuyển động ra khỏi nút chặn chốt khóa bằng cuộn dây nam châm điện. Đèn báo mở khóa sáng lên, biểu thị sự sẵn sàng mở khóa.

b. Mở khóa cửa tủ bằng cách xoay tay nắm theo chiều mở khóa (theo chiều kim đồng hồ để mở bên trái, ngược chiều kim đồng hồ để mở bên phải). Khi tay cầm đạt đến vị trí giới hạn và bạn tiếp tục tác dụng lực, chốt khóa sẽ tự động trở về vị trí khóa, giúp cửa tủ mở được. Nếu chốt khóa không ở vị trí mở khóa, nó sẽ tự động trở về vị trí khóa (tự động đặt lại). Nếu chốt khóa đã bị khóa, hãy xoay tay cầm bằng tay để đảm bảo chốt khóa thích hợp.

Lưu ý: Cả hai khóa A và B đều có hình dáng bên ngoài và kích thước lắp đặt giống hệt nhau.

(2)Phương thức hoạt động

A. Sử dụng nút quay số. B. Kéo tay cầm.

(3)Mở khóa thủ công

Một. Nhấn nút để tắt nguồn, tắt đèn mở khóa. Lõi sắt chuyển động bám chặt vào nút chặn chốt khóa, biểu thị không được phép mở khóa.

b. Trong các tình huống mở khóa đặc biệt, hãy sử dụng chìa khóa mở khóa vào lỗ được chỉ định. Xoay phím 90° tới điểm "-" (vị trí dừng) được đánh dấu trên bảng điều khiển. Đẩy lõi sắt chuyển động ra khỏi chốt khóa.

c. Thực hiện theo các bước tương tự như thao tác bình thường (bước b) để đạt được "mở khóa thủ công".

Lưu ý: Phím mở khóa giải phóng trạng thái khóa bằng cách đẩy lõi sắt chuyển động. Mở khóa hoàn toàn yêu cầu sử dụng nút xoay hoặc tay cầm, vì chỉ dùng chìa khóa thì không thể trực tiếp mở khóa được.

Thông số kỹ thuật liên quan:

1. Điện áp hoạt động: AC/DC 220V, 110V
2. Liên hệ phụ trợ: Hiện tại 3A Dòng điện ≤ 6A (khi khóa cầu dao)
3. Môi trường hoạt động: Một. Nhiệt độ: Phạm vi từ tối đa +40°C đến tối thiểu -25°C đến -10°C. b. Độ ẩm: Trung bình ngày không quá 95% Trung bình hàng tháng không vượt quá 90% c. Nhiệt độ không khí xung quanh: Các khu vực chung có phạm vi từ tối đa +40°C đến tối thiểu -10°C. Các khu vực núi cao có nhiệt độ tối thiểu là -25°C. d. Độ cao: Độ cao khu vực lắp đặt không quá 1000m. đ. Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày không vượt quá 95%, trong khi trung bình hàng tháng vẫn dưới 90%. f. Điều kiện môi trường: Không gây ô nhiễm đáng kể, không có chất dễ cháy, nổ, ăn mòn hóa học hoặc phun muối. Ngoài ra, không được phép rung lắc mạnh thường xuyên. Là nhà sản xuất chuyên nghiệp, chúng tôi muốn cung cấp cho bạn Khóa chuyển mạch DSN 48V  trong nhà. Và chúng tôi sẽ cung cấp cho bạn dịch vụ sau bán hàng tốt nhất và giao hàng kịp thời.
