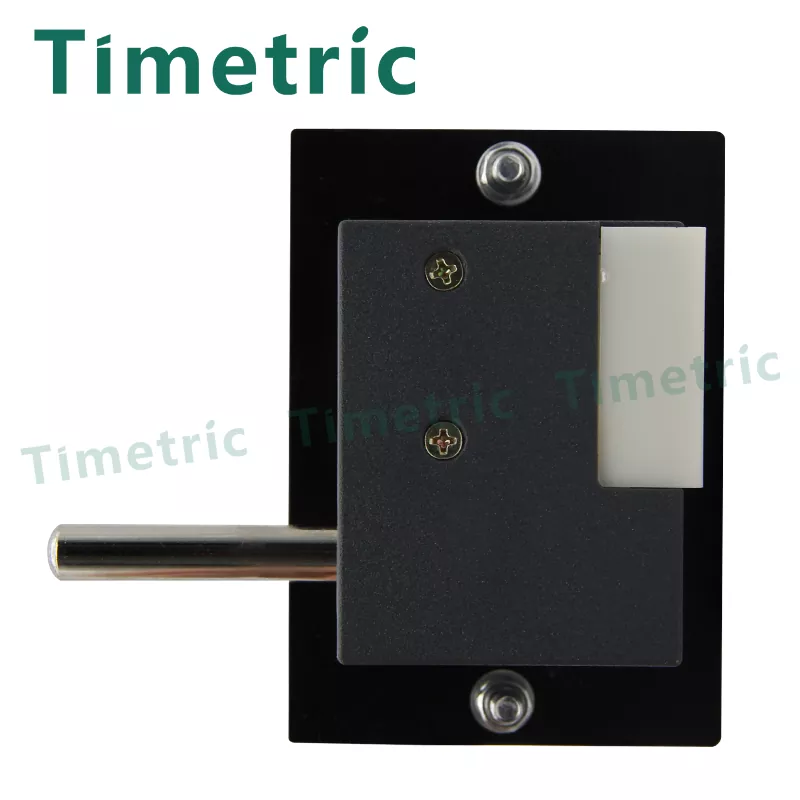

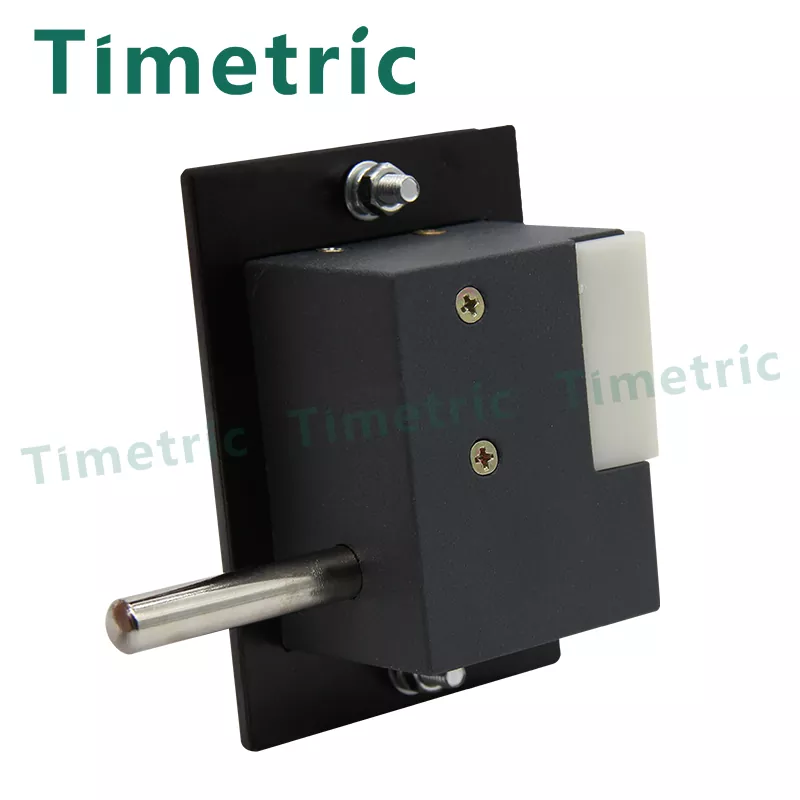

Khóa điện từ DSN-BMY trong nhà

Thiết bị đóng cắt trung thế trong nhà - Khóa điện từ DSN-BMY trong nhà

Một: Các bước cài đặt

1. Bắt đầu bằng cách tháo đai ốc M5, vòng đệm lò xo và vòng đệm phẳng khỏi vít gắn bảng điều khiển.
2. Chèn mặt chốt của thân khóa qua khe hở cửa tủ từ bên ngoài. Xoay thân khóa để vít lắp thẳng hàng với lỗ 60mm trên cửa tủ, đảm bảo tấm khóa và tấm cửa tủ phẳng.
3. Từ bên trong cửa tủ, lắp vòng đệm phẳng, vòng đệm lò xo và đai ốc M5 vào vít M5 của bảng khóa. Siết chặt đai ốc M5 một cách an toàn.

Thứ hai: Hướng dẫn sử dụng

(1)Hoạt động binh thương

Một. Để bắt đầu, nhấn nút để kích hoạt nguồn. Hành động này sẽ khiến cuộn dây nam châm điện tách lõi sắt chuyển động ra khỏi chốt chốt khóa, đồng thời đèn báo mở khóa sẽ bật sáng, cho biết ổ khóa đã sẵn sàng để mở khóa.

b. Để mở khóa cửa tủ, xoay tay cầm theo hướng mở khóa (theo chiều kim đồng hồ để mở bên trái, ngược chiều kim đồng hồ để mở bên phải). Khi tay cầm đạt đến vị trí giới hạn và bạn tiếp tục tác dụng lực, chốt khóa sẽ tự động trở về vị trí khóa, cho phép bạn mở được cửa tủ. Nếu chốt khóa không ở vị trí mở khóa, nó sẽ tự động trở về vị trí khóa (tự động đặt lại). Nếu chốt khóa đã ở vị trí khóa, hãy xoay tay cầm bằng tay để đáp ứng yêu cầu khóa.

Lưu ý: Khóa A và B có hình dáng và kích thước lắp đặt giống nhau.

(2)Phương thức hoạt động

A. Sử dụng nút quay số. B. Kéo tay cầm.

(3)Mở khóa thủ công

Một. Nhấn nút để cắt nguồn điện, tắt đèn mở khóa. Lõi sắt chuyển động sẽ dính vào chốt chặn chốt khóa, biểu thị rằng không được phép mở khóa.

b. Đối với các tình huống mở khóa đặc biệt, hãy lấy chìa khóa mở khóa và nhét nó vào lỗ mở khóa. Xoay chìa khóa 90° tới "-" (vị trí dừng) như được dán nhãn trên bảng điều khiển. Đẩy lõi sắt chuyển động ra khỏi chốt khóa.

c. Thực hiện theo các bước tương tự như thao tác bình thường (bước b) để đạt được "mở khóa thủ công".

Lưu ý: Phím mở khóa dùng để giải phóng trạng thái khóa bằng cách đẩy lõi sắt chuyển động. Để mở khóa hoàn toàn, bạn phải sử dụng nút xoay hoặc tay cầm, vì chỉ riêng chìa khóa thì không thể trực tiếp mở khóa được.

Các thông số liên quan:

1. Điện áp làm việc AC/DC 220V, 110V
2. Tiếp điểm phụ: dòng điện 3A
Dòng điện ≤ 6A (bộ ngắt mạch bị khóa)
3. Môi trường hoạt động a. Nhiệt độ: giới hạn trên +40°C
Giới hạn dưới -25oC ----- 10oC
4. Độ ẩm: giá trị trung bình hàng ngày không quá 95%
Điểm trung bình hàng tháng không quá 90%
Nhiệt độ không khí xung quanh: giới hạn trên +40°C, giới hạn dưới: -10°C ở khu vực chung, -25°C ở khu vực núi cao.
Độ cao: Độ cao của khu vực lắp đặt không cao hơn 1000m.
Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày của không khí không quá 95% và trung bình hàng tháng không quá 90%.
Điều kiện môi trường: không ô nhiễm rõ ràng, không dễ cháy, nổ, ăn mòn hóa học và phun muối và không có rung động nghiêm trọng thường xuyên
