Khóa thiết bị chuyển mạch DSN-JN-LY 220V 110V trong nhà

Quy trình cài đặt từng bước

1. Bắt đầu bằng cách tháo đai ốc M5, vòng đệm lò xo và vòng đệm phẳng khỏi vít gắn bảng điều khiển.
2. Đặt mặt chốt của thân khóa xuyên qua cửa tủ mở từ bên ngoài. Xoay thân khóa để vít lắp thẳng hàng với lỗ 60mm trên cửa tủ. Đảm bảo rằng bảng khóa và bảng cửa tủ bằng phẳng và cân bằng.
3. Trong cửa tủ, lắp vòng đệm phẳng, vòng đệm lò xo và đai ốc M5 vào vít M5 của bảng khóa. Siết chặt đai ốc M5 để cố định khóa vào đúng vị trí.

Cách sử dụng cấu trúc

(1)Hoạt động binh thương

Một. Để bắt đầu, nhấn nút để kích hoạt nguồn. Hành động này làm cho cuộn dây nam châm điện tách lõi sắt chuyển động ra khỏi chốt chốt khóa. Đèn báo mở khóa sẽ sáng lên, cho biết bạn đã sẵn sàng mở khóa.

b. Để mở khóa cửa tủ, xoay tay cầm theo hướng mở khóa (theo chiều kim đồng hồ để mở bên trái, ngược chiều kim đồng hồ để mở bên phải). Khi tay cầm đạt đến vị trí giới hạn và bạn tiếp tục tác dụng lực, chốt khóa sẽ tự động trở về vị trí khóa, cho phép cửa tủ mở ra. Nếu chốt khóa không ở vị trí mở khóa, nó sẽ tự động trở về vị trí khóa (tự động đặt lại). Nếu chốt khóa đã ở vị trí khóa, hãy xoay tay cầm bằng tay để đáp ứng yêu cầu khóa.

Lưu ý: Cả hai khóa A và B đều có hình thức và kích thước lắp đặt giống nhau.

(2)Phương thức hoạt động

A. Sử dụng nút quay số. B. Kéo tay cầm.

(3)Mở khóa thủ công

Một. Nhấn nút để ngắt nguồn điện, tắt đèn mở khóa. Lõi sắt chuyển động sẽ bám chặt vào nút chặn chốt khóa, biểu thị rằng việc mở khóa bị cấm.

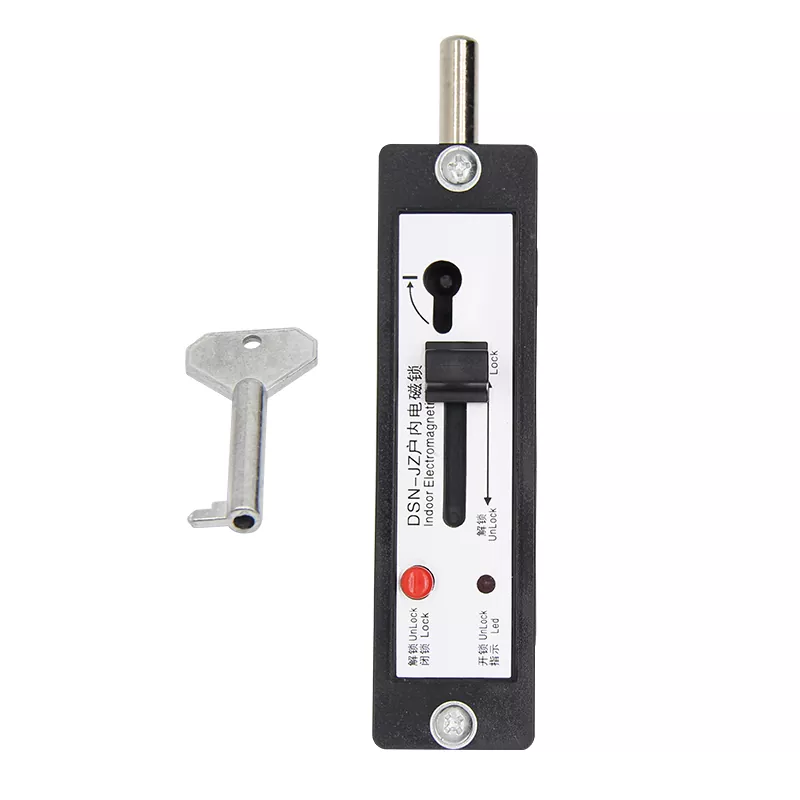

b. Trong các trường hợp mở khóa đặc biệt, hãy sử dụng phím mở khóa để đưa nó vào lỗ mở khóa được chỉ định. Xoay phím 90° tới "-" (vị trí dừng), như được chỉ ra trên bảng điều khiển. Đẩy lõi sắt chuyển động ra khỏi chốt khóa.

c. Thực hiện theo các bước tương tự như thao tác bình thường (bước b) để đạt được trạng thái "mở khóa thủ công".

Lưu ý: Phím mở khóa có tác dụng giải phóng trạng thái khóa bằng cách đẩy lõi sắt chuyển động. Để mở khóa hoàn toàn, phải sử dụng nút xoay hoặc tay cầm, vì chỉ riêng chìa khóa thì không thể trực tiếp mở khóa được.

Thông số kỹ thuật liên quan:

1. Điện áp hoạt động: AC/DC 220V, 110V
2. Liên hệ phụ trợ: Hiện tại 3A Dòng điện ≤ 6A (khi khóa cầu dao)
3. Môi trường hoạt động: Một. Nhiệt độ: Phạm vi từ tối đa +40°C đến tối thiểu -25°C đến -10°C. b. Độ ẩm: Trung bình ngày không quá 95% Trung bình hàng tháng không vượt quá 90% c. Nhiệt độ không khí xung quanh: Các khu vực chung có phạm vi từ tối đa +40°C đến tối thiểu -10°C. Các khu vực núi cao có nhiệt độ tối thiểu là -25°C. d. Độ cao: Độ cao khu vực lắp đặt không quá 1000m. đ. Độ ẩm môi trường: Độ ẩm tương đối trung bình hàng ngày không vượt quá 95%, trong khi trung bình hàng tháng vẫn dưới 90%. f. Điều kiện môi trường: Không gây ô nhiễm đáng kể, không có chất dễ cháy, nổ, ăn mòn hóa học hoặc phun muối. Ngoài ra, không nên có rung động mạnh thường xuyên.
