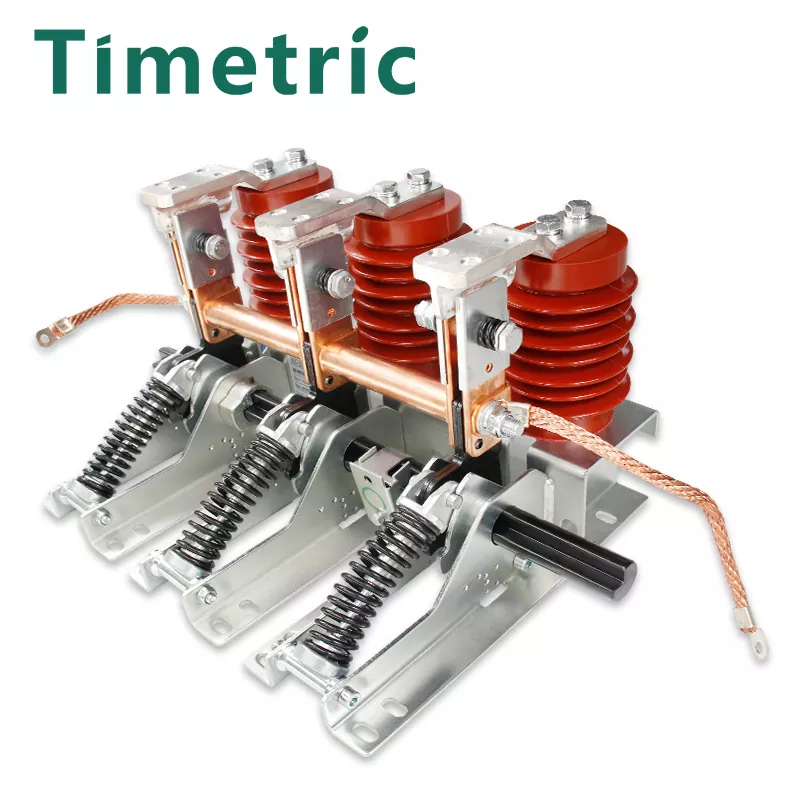

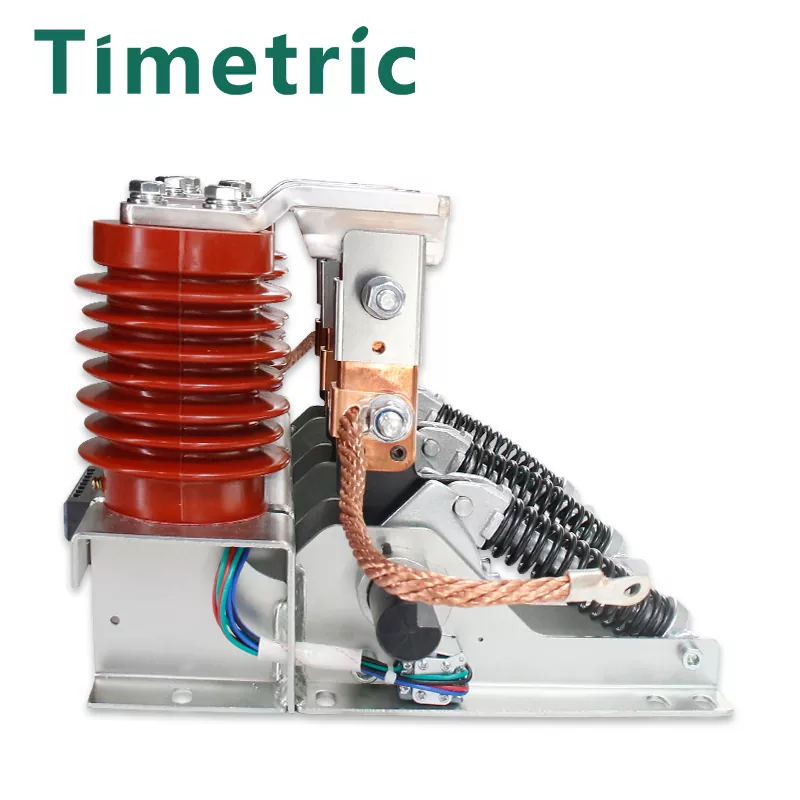

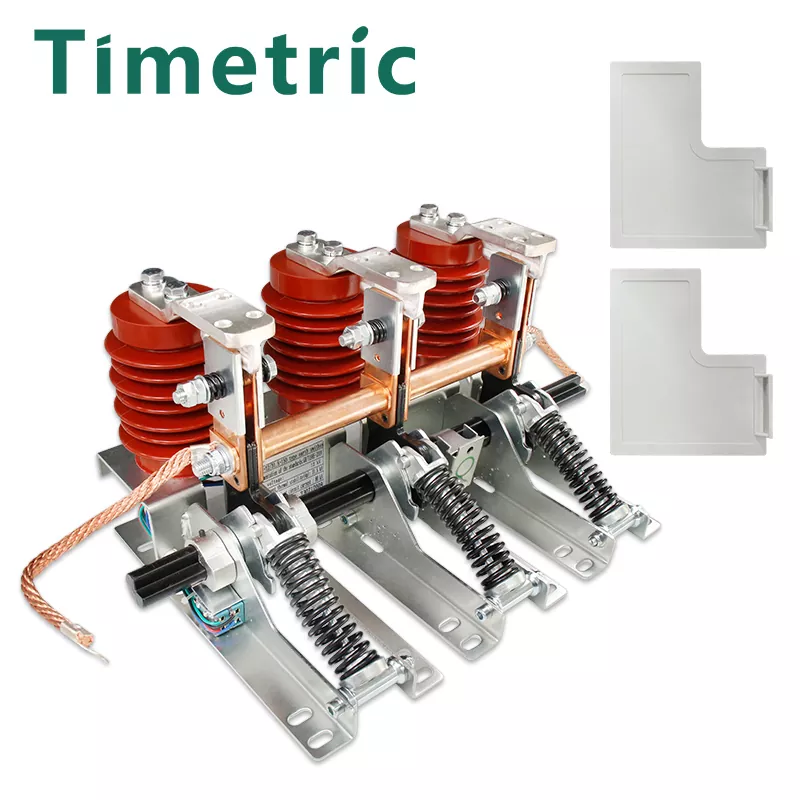

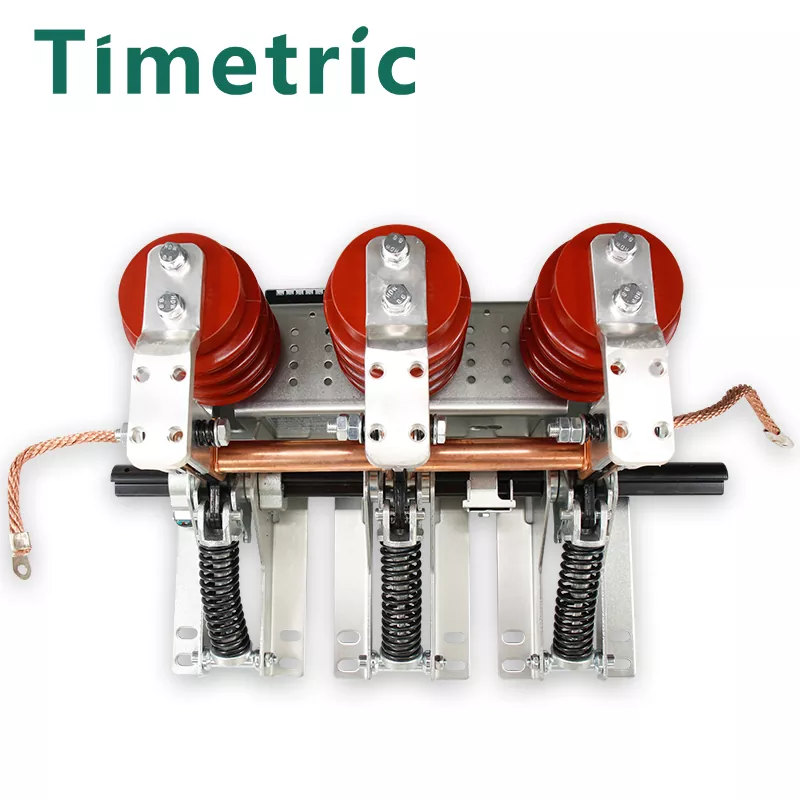

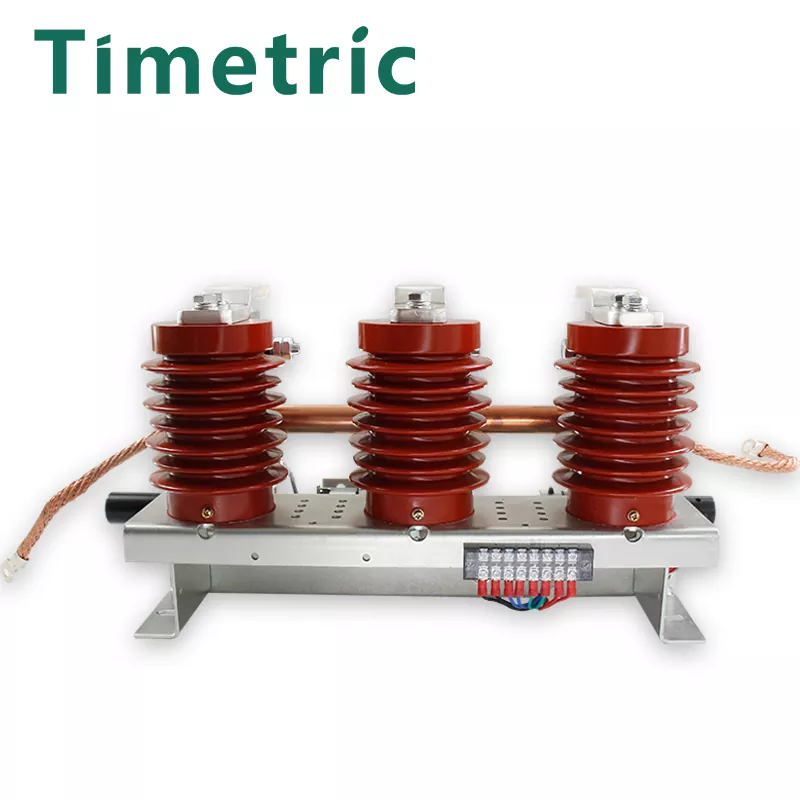

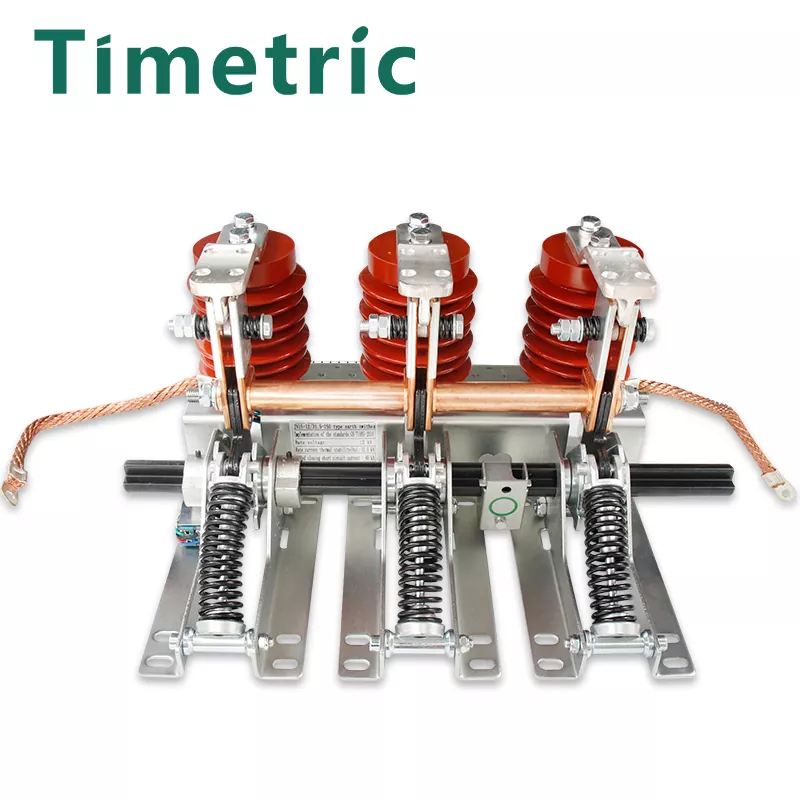

JN15-12KV Công tắc tiếp đất pha trong nhà 150mm

Công tắc tiếp đất khoảng cách pha 150mm trong nhà JN15-12KV được sản xuất bởi thời gian sử bao gồm một giá đỡ, lắp ráp dao nối đất, tiếp xúc tĩnh và cảm biến. Giá đỡ được hàn từ các tấm thép mỏng. Nguyên tắc vận hành của nó là cơ chế vận hành điều khiển trục chính xoay, sử dụng năng lượng được lưu trữ trong lò xo nén để đạt được các hoạt động mở và đóng nhanh. Khi đóng, con dao nối đất và tiếp xúc tĩnh được tiếp xúc một cách đáng tin cậy qua lò xo. Sản phẩm có cấu trúc nhỏ gọn, hoạt động nhẹ, linh hoạt, lắp đặt dễ dàng và độ ổn định nhiệt động mạnh. Tốc độ mở và đóng của nó không bị ảnh hưởng bởi tốc độ hoạt động thủ công. Khi cơ chế vận hành đóng công tắc nối đất, mô -men xoắn hoạt động khi trục chính vượt qua mô -men xoắn điện trở, điều khiển cánh tay quay để xoay theo hướng đóng. Điều này làm cho đòn bẩy hoạt động trên con dao nối đất vượt qua điểm chết của lò xo nén, giải phóng năng lượng và nhanh chóng đóng công tắc nối đất. Con dao nối đất của lắp ráp con dao nối đất được tiếp xúc chắc chắn và đáng tin cậy với mặt bích của tiếp xúc tĩnh thông qua lò xo nén. Trong quá trình mở, mô -men xoắn được áp dụng làm cho trục chính vượt qua mô -men xoắn chính và lực lò xo, điều khiển cánh tay quay quay theo hướng mở. Điều này làm cho lò xo nén con dao nối đất đi qua điểm chết, hoàn thành quá trình lưu trữ năng lượng và chuẩn bị cho lần đóng tiếp theo. Công tắc nối đất và tốc độ đóng không phụ thuộc vào tốc độ vận hành của người vận hành.

Thông số kỹ thuật chính

Ghi chú đặt hàng: Cho biết đặc tả sản phẩm, khoảng cách trung tâm giữa các cực, nếu thiết bị hiển thị điện (loại OT ME hiển thị) cần hoặc không lưu ý độ dài liên kết mềm khi đặt hàng (bình thường L = 250mm). Xin vui lòng tham khảo ý kiến ​​với chúng tôi nếu bạn có bất kỳ yêu cầu đặc biệt nào.

Sơ đồ mạch

Môi trường làm việc ：

JN15-12KV trong nhà 150mm Công tắc nối tiếp pha: Sự phù hợp và yêu cầu về môi trường

Một. Độ cao không vượt quá 1000 mét.

b. Nhiệt độ môi trường không vượt quá +40 ° C và không giảm xuống dưới -10 ° C.

c. Độ ẩm tương đối trung bình hàng ngày không vượt quá 95%, trung bình hàng tháng không vượt quá 90%.

d. Cường độ động đất không quá 8.

2. Không phù hợp với các vị trí sau:

Một. Vị trí lắp đặt tiếp xúc với khí, hơi, kết tủa hóa học, khói, bụi, bụi bẩn hoặc các chất nổ và ăn mòn có thể ảnh hưởng nghiêm trọng đến cách điện và độ dẫn điện của công tắc nối đất.

b. Vị trí cài đặt phải chịu rung động thường xuyên và nghiêm trọng.

Ưu điểm của công tắc nối đất pha pha trong nhà JN15-12KV trong nhà

Ưu điểm chính của công tắc nối đất pha trong nhà 150mm trong nhà JN15-12KV

Sản phẩm áp dụng thiết kế mô -đun, bao gồm các thành phần cốt lõi như khung gầm, đầu nối linh hoạt, chất cách điện, tiếp xúc tĩnh và lưỡi tiếp xúc di chuyển. Đóng và mở nhanh chóng đạt được thông qua bảng điều khiển và lò xo lưu trữ năng lượng. Nhỏ gọn và nhẹ, nó cung cấp độ ổn định nhiệt động tuyệt vời và dễ dàng cài đặt và hoa hồng. Các thiết bị hiển thị trực tiếp tùy chọn và các công tắc phụ trợ có sẵn để thích ứng với các điều kiện hoạt động khác nhau.

Câu hỏi thường gặp

Công ty của bạn có thể tùy chỉnh sản phẩm theo yêu cầu của tôi không?

Có, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng. Nói chung, khách hàng chỉ cần cung cấp: Ngắt kết nối mô hình chuyển đổi, điện áp, hiện tại, môi trường sử dụng, v.v.

Thời gian giao hàng nhanh nhất của bạn là gì?

Thông thường chúng tôi sẽ chấp nhận yêu cầu của khách hàng, giao tiếp và xác nhận các tham số cụ thể của người ngắt kết nối. Thời gian sản xuất thực tế được xác định theo số lượng mua.

Dịch vụ sau bán hàng của bạn như thế nào?

Chúng tôi hỗ trợ bảo hành 1 năm. Báo giá thông thường không bao gồm dịch vụ sau bán hàng tại chỗ. Giao tiếp trực tuyến miễn phí và hướng dẫn có sẵn.
