Đầu nối máy cắt chân không lõi JZ-58

Đầu nối máy cắt chân không lõi JZ-58

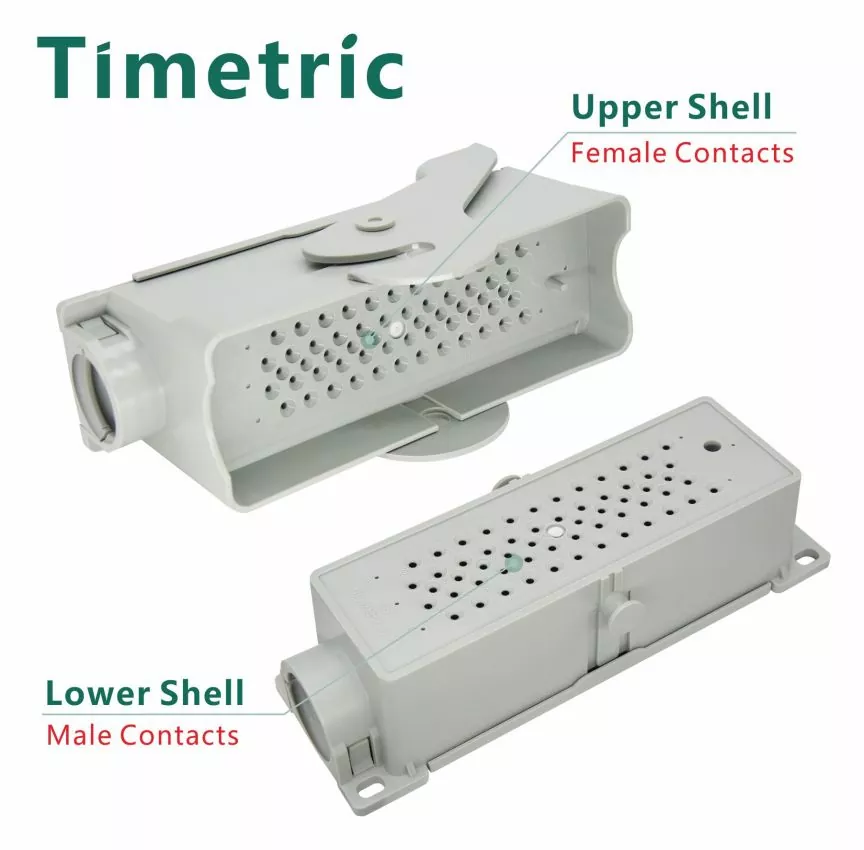

Các cặp tiếp điểm của Đầu nối máy cắt chân không lõi JZ-58 có cấu trúc chân cắm và ổ cắm, số lượng cặp tiếp điểm là 58 cặp và số lượng cặp tiếp điểm cũng có thể được lựa chọn tự do.

Phương pháp đấu dây: mở thiết bị khóa của ổ cắm, tách phích cắm ra khỏi ổ cắm, tháo nắp tương ứng và cắm dây vào chốt

hoặc lỗ đi dây của giắc cắm, sau khi kẹp chắc chắn bằng kẹp đặc biệt, lần lượt đặt các chốt hoặc giắc cắm vào đế phích cắm hoặc ổ cắm tương ứng.

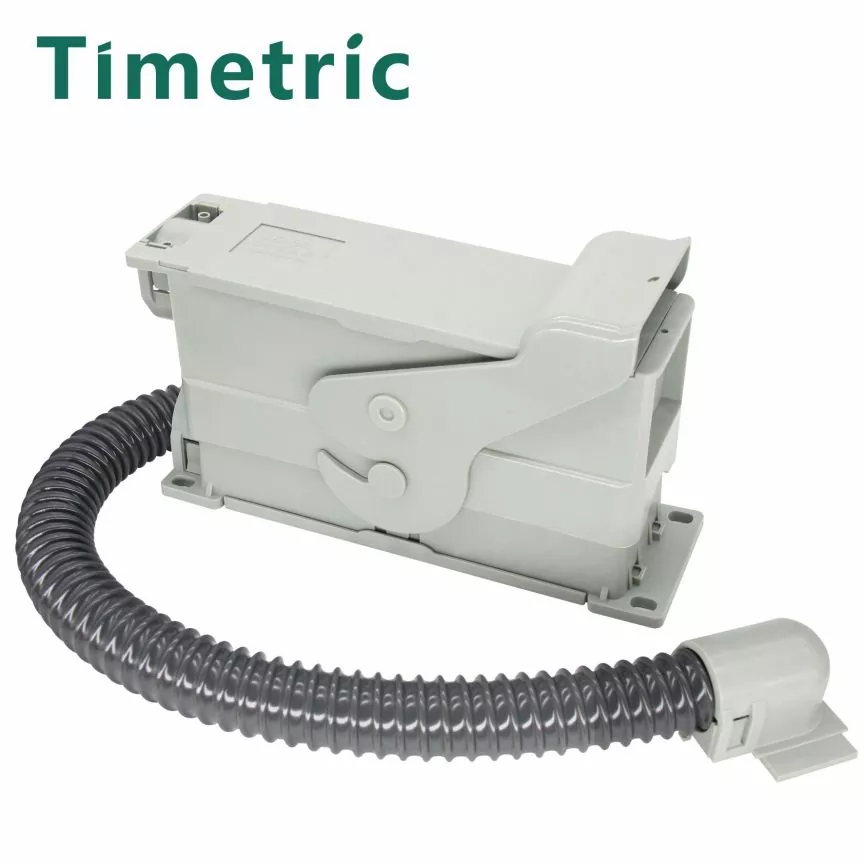

Nếu bạn nghe thấy tiếng tách trong lỗ gắn con bướm, điều đó có nghĩa là nó đã được lắp vào đúng vị trí. Sau khi dây dẫn được dẫn ra khỏi cổng chì, nó được trang bị một lớp nhựa mềm đặc biệt

Ống M36×8 (được lót bằng lò xo kim loại nhựa), sau đó cố định trên đế phích cắm hoặc ổ cắm bằng tấm che, đầu còn lại của dây điện được sử dụng

Đầu quay đặc biệt được cố định trên thiết bị.

Sau khi các chốt và giắc cắm được đưa vào các lỗ cố định của đế phích cắm, chúng được cố định bằng kẹp hai mặt bên trong đế phích cắm và ổ cắm.

Công cụ tháo đặc biệt dành cho Đầu nối máy cắt chân không lõi JZ-58

Khi cần thay thế các chân và ổ cắm do lắp sai, chúng có thể được tháo ra một cách linh hoạt bằng công cụ tháo (dĩa) đặc biệt do công ty chúng tôi cung cấp mà không bị hư hỏng

Nó có thể được sử dụng nhiều lần mà không làm hỏng chốt, lớp mạ bề mặt của giắc cắm và đế của đế cắm.

Cách sử dụng: Chèn hai miếng kéo của nĩa vào đường kính lớn của chốt cần thay thế và lỗ bướm của đế ổ cắm, sau đó kéo ra nhẹ nhàng.

Nĩa, chốt hoặc ổ cắm sẽ rơi ra cùng với nĩa. Nếu không dễ rơi ra, bạn có thể đẩy lùi từ đầu ghim hoặc dùng một miếng mỏng

Đặt thanh vào kích và đẩy nó trở lại.

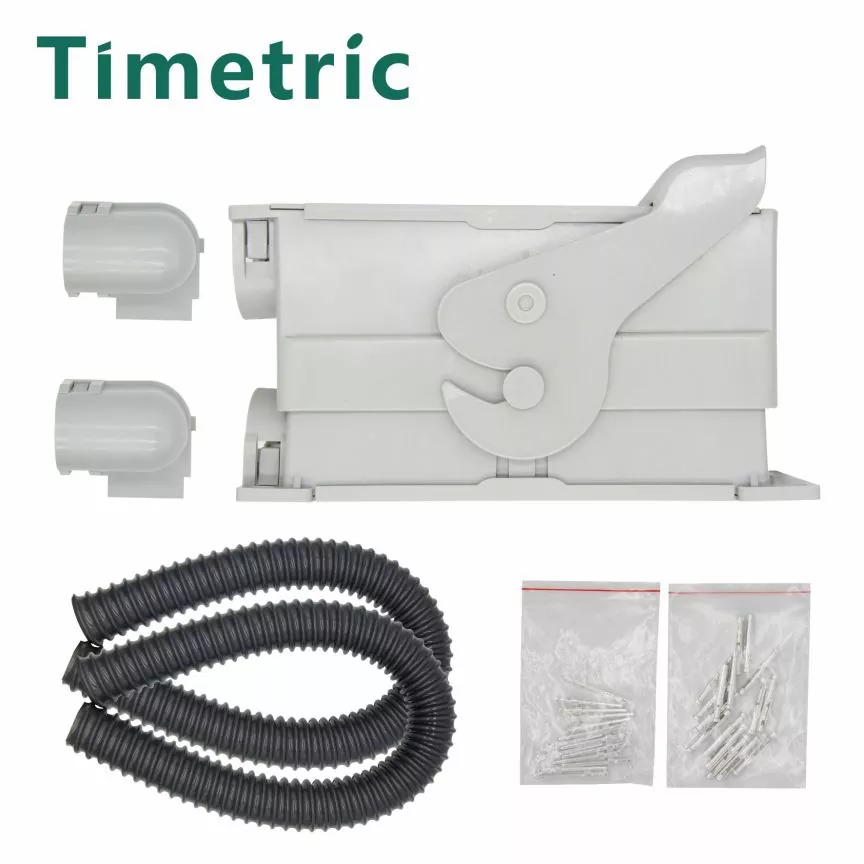

Vui lòng ghi rõ khi đặt hàng: Các chân và giắc cắm đi kèm với ổ cắm được giới hạn ở dây vuông 1,5. Nếu bạn cần sử dụng 1 chân vuông, 2.5 vuông và 4 chân vuông, vui lòng ghi rõ khi đặt hàng. Phích cắm và ổ cắm có sẵn riêng biệt.
