Mô tả Sản phẩm

Thời gian bên trong nhà VCB

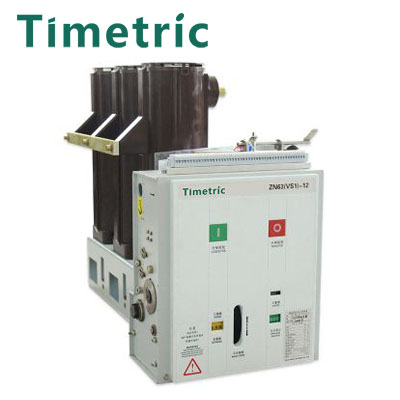

Bộ ngắt mạch trong nhà Timetric Lateral của Trung Quốc (sau đây gọi là bộ ngắt mạch) phù hợp với thiết bị đóng cắt trong nhà của hệ thống điện 12kV. Là bộ phận bảo vệ và điều khiển thiết bị lưới điện và các doanh nghiệp công nghiệp và khai thác mỏ, nó phù hợp cho các trường hợp ném và cắt các tải khác nhau có tính chất khác nhau và hoạt động thường xuyên và nhiều lần dòng điện ngắn mạch. Sản phẩm sử dụng cơ chế vận hành bộ ngắt mạch mới, bộ phận chính NGVSC có thể sử dụng cực hàn rắn thương hiệu nước ngoài, buồng dập tắt hồ quang chân không và các bộ phận mạch chính được niêm phong thành một tổng thể, bảo vệ buồng dập tắt hồ quang khỏi va chạm, bụi và tác động ngưng tụ , khả năng thích ứng mạnh mẽ với môi trường, giảm đáng kể chi phí vận hành và bảo trì, thực sự nhận ra một phần của sản phẩm không cần bảo trì, cơ chế vận hành ít bảo trì; Cơ chế vận hành và thân máy cắt - thiết kế kiểu, thông qua xác minh kiểm tra kiểu; Với tuổi thọ điện lớp E2, tuổi thọ cơ học lớp M12.

Tham số VCB trong nhà Timetric Lateral (Thông số kỹ thuật)

tên		đơn vị	tham số
Điện áp định mức		kV	12
Điện áp hoạt động tối đa		kV	630	630	630
Đánh giá hiện tại		A	1250	1250	1250
Dòng điện ngắn mạch định mức		kA	20	25	31.5
Dòng điện ngắn mạch định mức		kA	50	63	80
Dòng điện chịu được cực đại định mức		kA	50	63	80
Dòng điện chịu được định mức 4S		kA	20	25	31.5
Mức cách điện định mức	Điện áp chịu tần số nguồn (trước và sau khi ngắt định mức)	kV	42(Gãy xương 48)
	Điện áp chịu xung (trước và sau khi ngắt định mức)	kV	75(Gãy xương 84)
Trình tự vận hành định mức			O-0,3s-C-18s-CO
tuổi thọ cơ khí		thời gian	2000
Thời gian ngắt dòng ngắn mạch định mức		thời gian	50
Điện áp đóng định mức của cơ cấu vận hành (DC)		V	110 220
Điện áp mở định mức của cơ cấu vận hành (DC)		V	110 220
Độ dày mài mòn tích lũy cho phép của các tiếp điểm cố định và di động		mm	3

Tính năng và ứng dụng VCB trong nhà Timetric Lateral

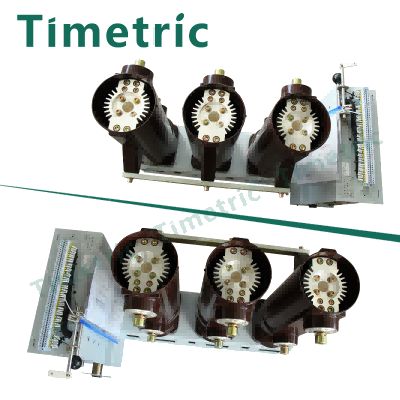

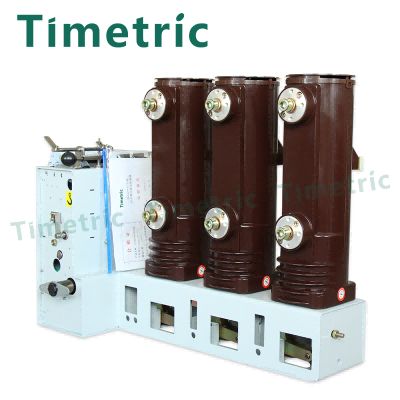

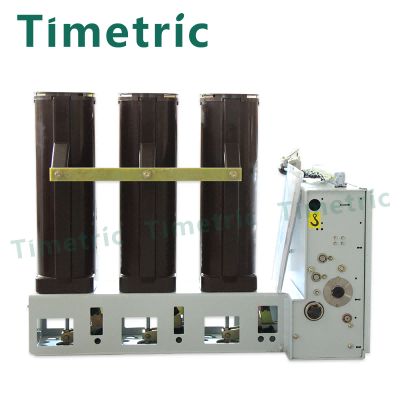

Cấu trúc tổng thể của VCB trong nhà bên áp dụng hình thức cơ chế vận hành và sự sắp xếp trước và sau của phần chính. Phần chính là kết cấu sàn ba pha. Ghế đầu ra trên và dưới và buồng dập tắt hồ quang được niêm phong với nhau bằng quy trình APG bằng nhựa epoxy, do đó không có sự tích tụ bụi trên bề mặt của buồng dập tắt hồ quang, điều này có thể ngăn buồng dập tắt hồ quang chân không bị hư hỏng bởi các yếu tố bên ngoài và đảm bảo rằng nó có thể được sử dụng trong môi trường ẩm ướt, nóng và bẩn.

Đường dẫn hiện tại của vòng lặp chính khi bộ ngắt mạch ở vị trí đóng

Từ ghế đầu ra phía trên 21 đến tiếp điểm tĩnh trong buồng dập tắt hồ quang chân không, thông qua tiếp điểm di chuyển, thanh dẫn chuyển động và kết nối mềm được kết nối với nó, đến đế đầu ra phía dưới 20.

Thời gian bên trong nhà VCB

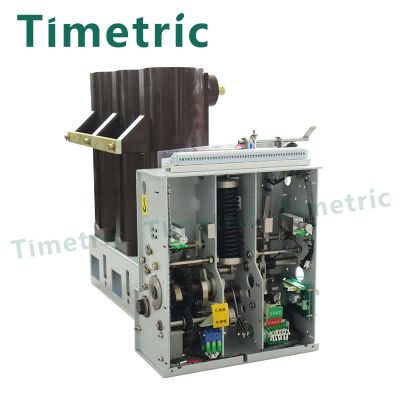

Cơ chế vận hành VCB trong nhà bên là một cơ chế vận hành lưu trữ năng lượng lò xo mô-đun. Cơ chế vận hành được tích hợp với bộ phận đóng, bộ phận mở bao gồm một hoặc một số nam châm điện ngắt quá dòng, công tắc phụ, thiết bị chỉ báo và các bộ phận khác; Mặt trước được trang bị các nút đóng và tách, tay cầm dự trữ năng lượng bằng tay, chỉ báo trạng thái lưu trữ năng lượng lò xo, chỉ báo đóng và tách, v.v.
