Bộ ngắt mạch LW30-72.5 SF6

Mục: Bộ ngắt mạch LW30-72.5 SF6

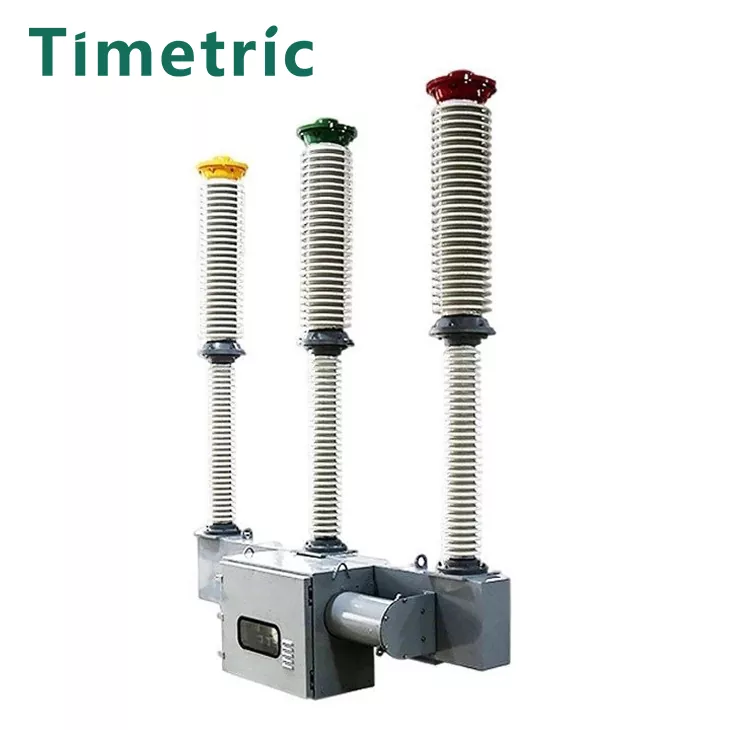

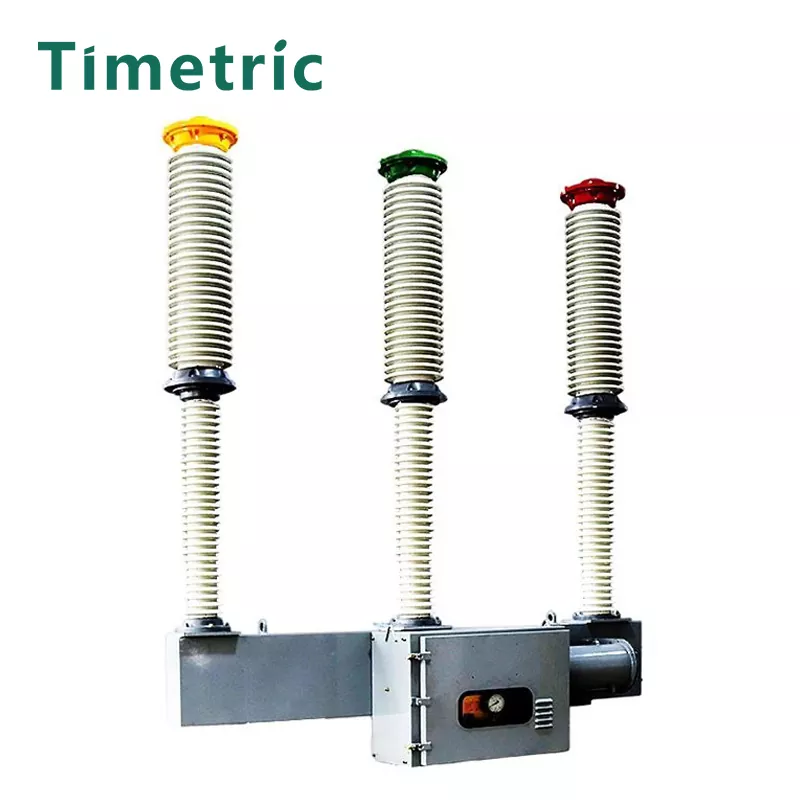

Bộ ngắt mạch của Thelw30-72.5 SF6 Tính năng Aself-Energy Arc Buồng dập tắt. Mỗi cực của bộ ngắt mạch có cột Asingle, cấu trúc hoàn thiện đơn và cùng nhau, ba cực được lắp ráp trên một khung hình duy nhất. Các cực này được liên kết cơ học và vận hành bởi cơ chế ASPRING.

Các thành phần chính bao gồm:

· Tay áo bằng sứ ngắt Thearc ở trên cùng.

· Tay áo sứ và khung ở giữa.

· Hộp cơ chế được đặt ở vị trí trung tâm ở dưới cùng của khung, chứa cơ chế vận hành và các bộ phận điều khiển điện.

· Thanh phát của cơ chế kết nối với cánh tay thecrank.

· Bộ điều khiển mật độ khí ASF6 được gắn ở phía trước của khung.

· Khung được hỗ trợ ở cả hai đầu tạm biệt.

Mô tả mô hình

Thông số kỹ thuật chính

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch LW30-72.5 SF6

Bộ ngắt mạch LW30-72.5 SF6 được thiết kế để hoạt động đáng tin cậy trong các điều kiện môi trường sau:

Nhiệt độ xung quanh:

1. Cao: + 40 ° 100

2. Thấp: -30 ° 100

Độ cao:

1. ≤ 2000 mét so với mực nước biển

2. Đối với việc cài đặt trên độ cao này, cần điều chỉnh mức cách điện định mức được yêu cầu.

Điều kiện độ ẩm:

1. Độ ẩm tương đối trung bình hàng ngày: ≤ 95%

2. Độ ẩm tương đối trung bình hàng tháng: ≤ 90%

Kháng chiến địa chấn:

1. Có thể chịu được các trận động đất với cường độ tối đa 8 độ.

Áp lực gió:

1. Tốc độ gió tối đa: 34 m/s (tương đương 700 pa).

Mức độ ô nhiễm:

1. Thích hợp để cài đặt ở các khu vực có mức độ ô nhiễm của lớp III trở xuống.

Các yêu cầu khác:

1. Không có khí dễ cháy, nổ hoặc ăn mòn trong không khí xung quanh.

2. Trang web cài đặt không nên dễ bị rung động thường xuyên và nghiêm trọng.

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch LW30-72.5 SF6

SF6 Khí suy giảm:

1. Mất khí SF6 do rò rỉ hoặc nạp không đủ có thể dẫn đến hiệu suất dập tắt hồ quang và cách nhiệt kém.

Thất bại gián đoạn vòng cung:

1. Vòng cung không đủ dập tắt do một bộ ngắt trục trặc hoặc hoạt động không phù hợp của hệ thống xử lý hồ quang.

Lỗi liên kết cơ học:

1. Lỗi cơ học trong cơ chế lò xo hoặc các thành phần liên kết có thể ngăn chặn hoạt động mở/đóng thích hợp.

Ô nhiễm hoặc ăn mòn:

1. Sự hiện diện của độ ẩm hoặc chất gây ô nhiễm trong khí SF6 hoặc trên các thành phần bên trong có thể làm giảm hiệu suất và tính chất cách điện.

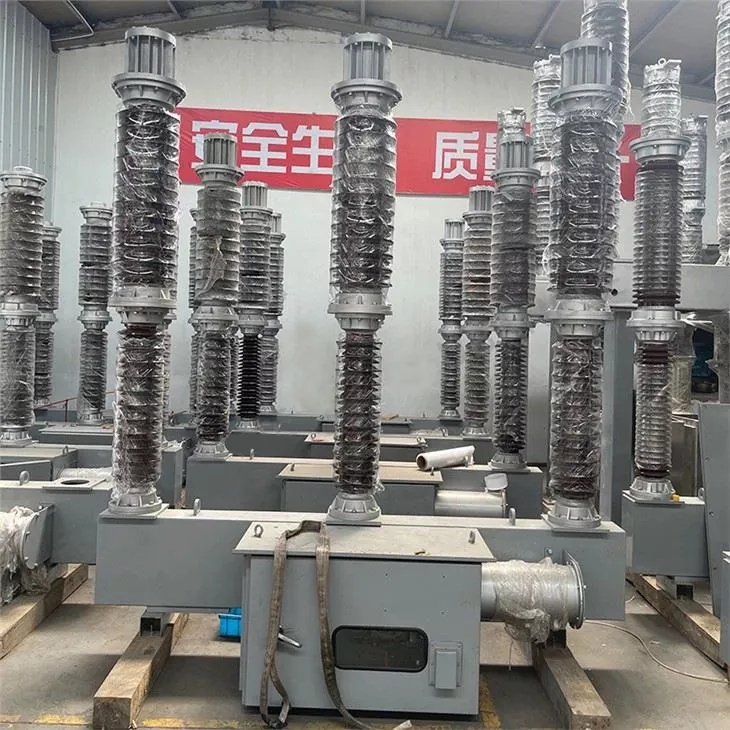

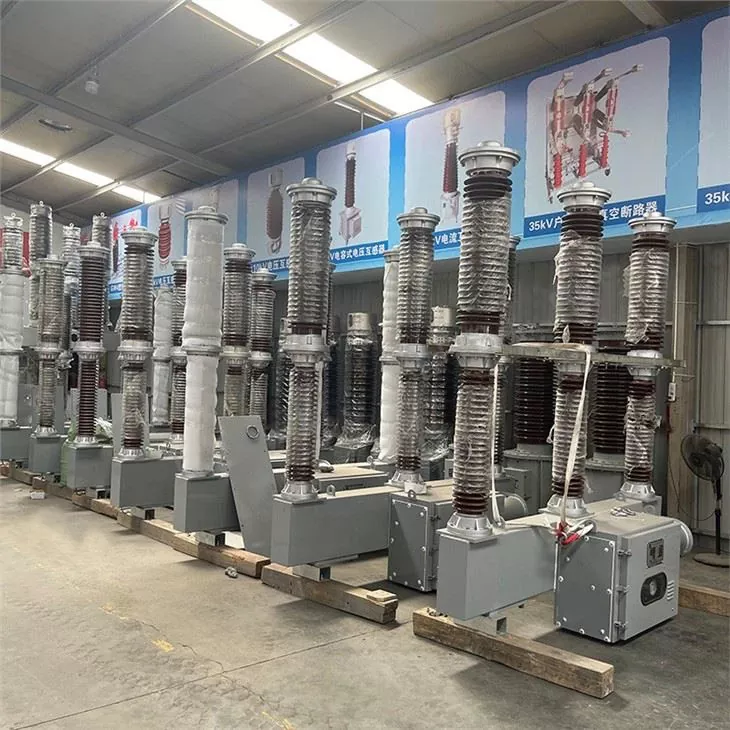

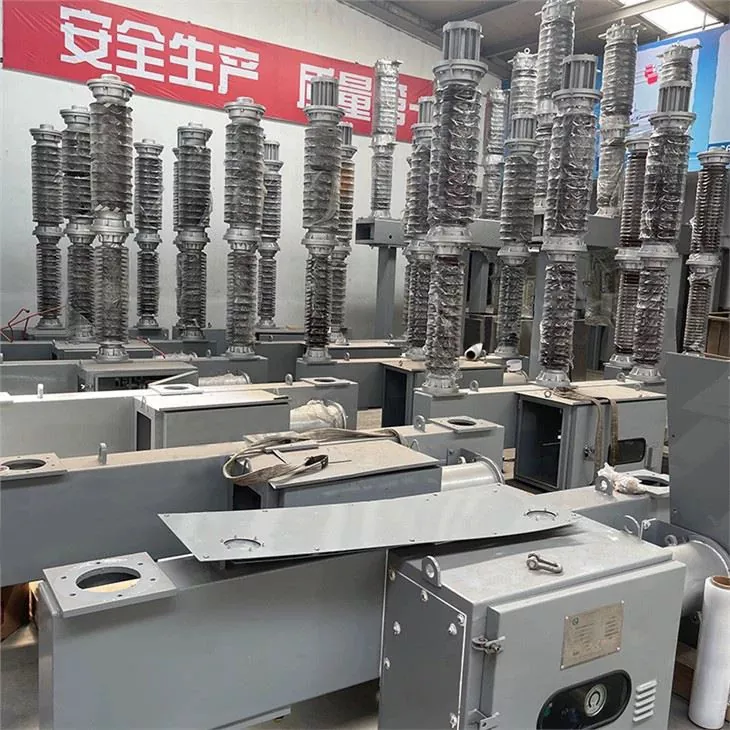

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Mục: Bộ ngắt mạch LW30-72.5 SF6

· Q: Điện áp định mức của bộ ngắt mạch LW30-72.5 SF6 là bao nhiêu?
A: Điện áp định mức là 72,5 kV.

· · Q: Ứng dụng chính của bộ ngắt mạch LW30-72.5 SF6 là gì?
Trả lời: Nó chủ yếu được sử dụng để bảo vệ các đường dây truyền và phân phối trong các mạng điện và cũng có thể được sử dụng để chuyển đổi tụ điện.

· · Q: Loại ngắt mạch LW30-72.5 SF6 sử dụng?
Trả lời: Nó sử dụng khí SF6 (lưu huỳnh hexafluoride) làm môi trường gián đoạn và cách điện.

· · Q: Làm thế nào để bộ ngắt mạch LW30-72.5 SF6 dập tắt các cung?
Trả lời: Nó sử dụng nguyên tắc dập tắt năng lượng, trong đó khí SF6 nhanh chóng làm mát vòng cung và phục hồi cường độ điện môi sau khi bị gián đoạn.
