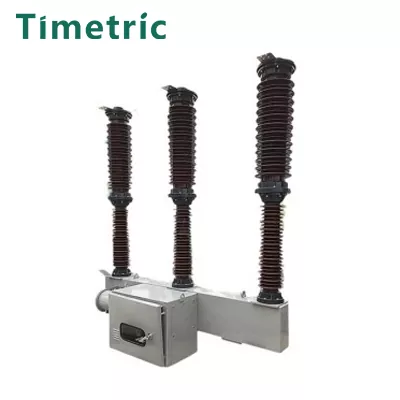

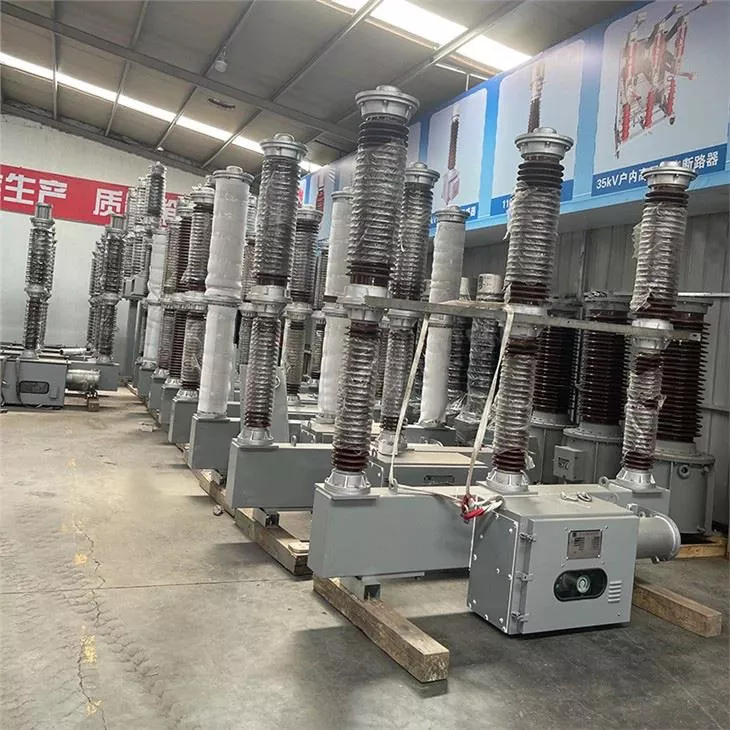

Bộ ngắt mạch LW9-72.5 Sf6

Mục: Bộ ngắt mạch LW9-72.5 Sf6
Hiệu suất dập tắt hồ quang tuyệt vời:
Khí SF6 mang lại khả năng dập tắt hồ quang điện vượt trội.
Thiết kế nhỏ gọn và đơn giản:
Bộ ngắt mạch có cấu trúc đơn giản và kích thước nhỏ gọn để dễ dàng lắp đặt.
Hiệu suất mở đầu hiệu quả:
Nó cung cấp hoạt động cân bằng với hiệu suất mở đáng tin cậy.
Thiết kế kín với độ ồn thấp:
Cấu trúc kín giảm thiểu tiếng ồn khi vận hành.
Yêu cầu bảo trì thấp:
Bộ ngắt mạch giúp giảm khối lượng công việc kiểm tra và bảo trì, khiến nó trở nên thân thiện với người dùng.

Gửi yêu cầu

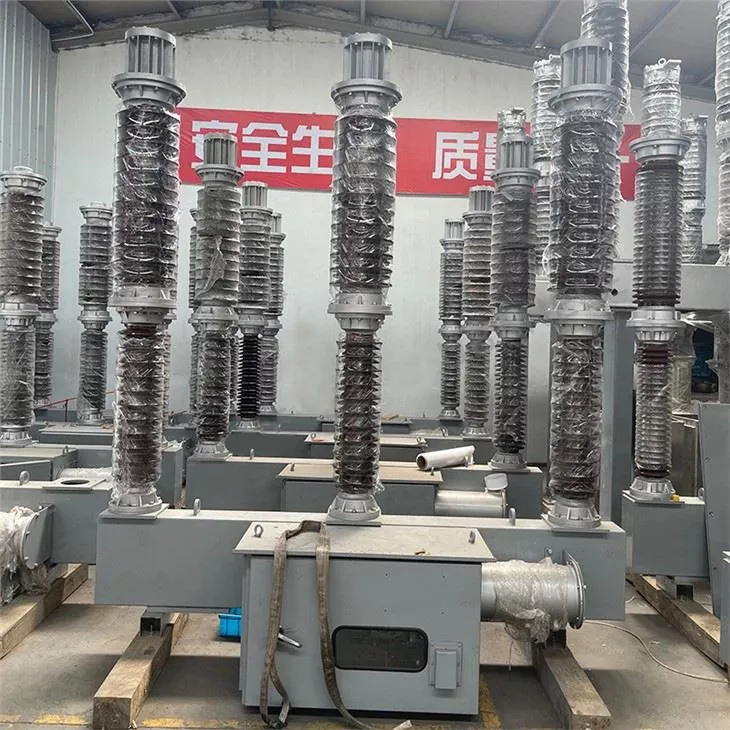

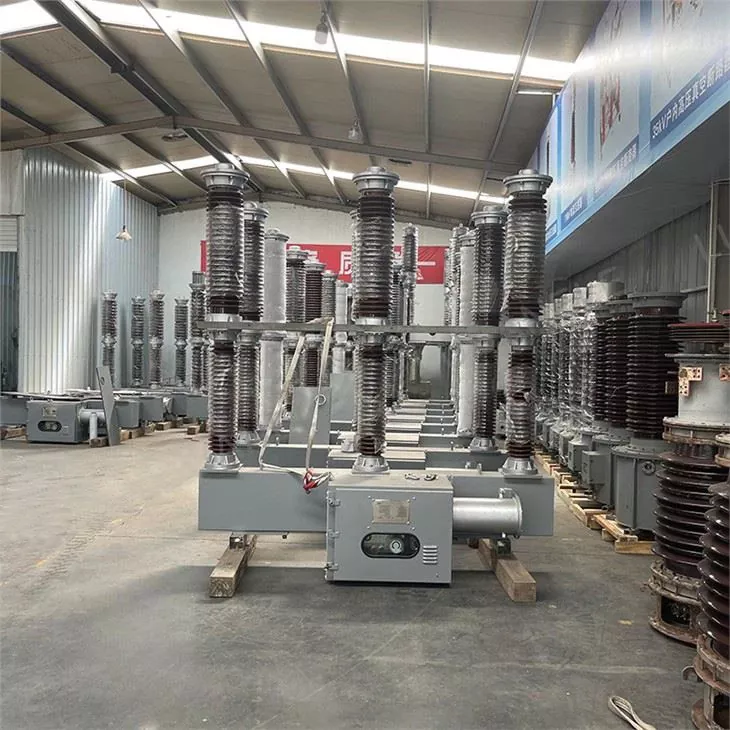

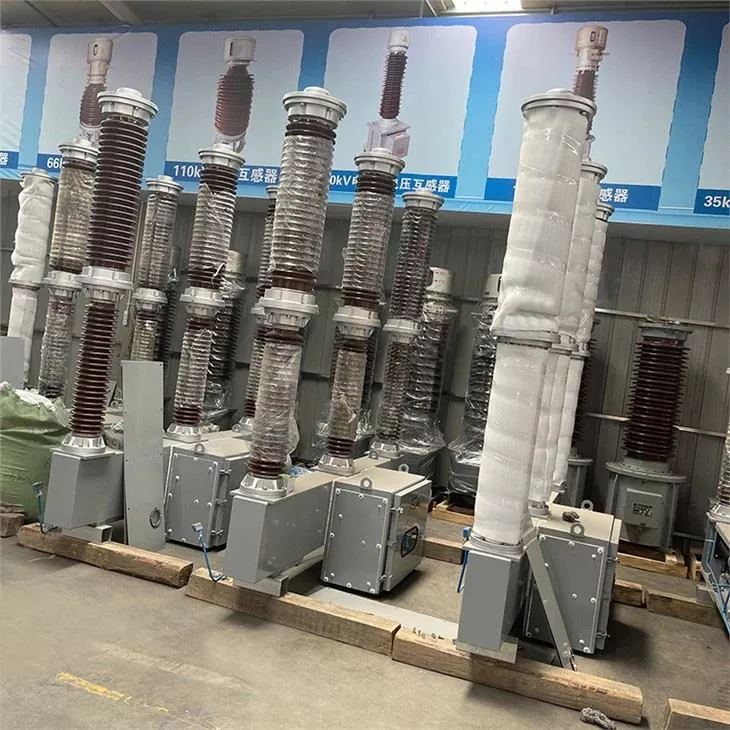

Mô tả Sản phẩm

Ưu điểm của cầu dao cao áp ngoài trời LW9-72.5 SF6:

Lợi ích chính:

Khả năng đột phá mạnh mẽ

Cầu dao LW9-72.5 SF6 sử dụng khí gas áp suất cao để dập tắt nhanh chóng hồ quang điện, đảm bảo cắt dòng điện cao một cách nhanh chóng và an toàn. Nó ngăn ngừa hiệu quả nguy cơ đánh lửa lại khi tắt dòng điện điện dung hoặc cảm ứng, khiến nó trở nên đáng tin cậy đối với các mạch điện áp trung và cao thế.

Lâu dài và bền

Bộ ngắt mạch này có tuổi thọ dài và ít phải bảo trì thường xuyên hơn. Nó được thiết kế để xử lý các hoạt động thường xuyên và có thể thực hiện tối đa 19 lần ngắt liên tiếp ở công suất tối đa (50 kA), với tổng công suất ngắt lên tới 4200 kA.

2, Tuổi thọ điện dài

Cách nhiệt vượt trội

Khí SF6 mang lại khả năng cách nhiệt tuyệt vời, cho phép máy cắt hoạt động an toàn ngay cả dưới áp suất cao (0,3 MPa). Nó vượt qua các thử nghiệm cách điện khác nhau một cách dễ dàng, mang lại mức độ bảo vệ mạnh mẽ chống lại các sự cố về điện.

Niêm phong đáng tin cậy và bảo trì thấp

Thiết kế của cầu dao đảm bảo bịt kín các ngăn chứa khí, ngăn hơi ẩm lọt vào. Mỗi bộ phận, bao gồm buồng ngắt và điện trở, được đặt trong ngăn chứa khí riêng. Điều này giúp cho việc lắp đặt và bảo trì trở nên đơn giản mà không cần phải mở các bộ phận bên trong.

Mô tả mô hình

Môi trường làm việc:

Mục: Bộ ngắt mạch LW9-72.5 Sf6

Điều kiện lắp đặt và vận hành:

Tùy chọn lắp đặt: Gắn bên hoặc gắn ở giữa

Phạm vi nhiệt độ:

Giới hạn trên: +40°C

Giới hạn dưới: -30°C

Độ cao: 2000m

(Đối với độ cao cao hơn, mức cách nhiệt định mức phải tăng lên)

Sức cản của gió:

Áp lực gió tối đa: 700 Pa (tương đương tốc độ gió 34 m/s)

Kháng địa chấn:

Cường độ động đất lên tới 8 độ

Mức độ ô nhiễm: Loại I

Chênh lệch nhiệt độ tối đa hàng ngày: Không quá 25°C

Thông số kỹ thuật chính

Con số	tham số	Đơn vị	Giá trị
1	Điện áp định mức	kV	72.5
2	Đánh giá hiện tại	A	2500/3150
3	Dòng điện ngắn mạch định mức	kA	31,5/40
4	Dòng điện ngắn mạch định mức (giá trị đỉnh)	kA	80
5	Dòng chịu đựng ngắn hạn định mức	kA	31,5/40
6	Thời gian ngắn mạch định mức	S	4
7	Dòng điện chịu được đỉnh định mức (đỉnh)	kA	80
8	Dòng điện ngắt vùng gần	kA	31,5×75%
9	Dòng điện ngắt ngoài bước định mức	kA	31,5×25%
10	hệ số cực mở đầu tiên		1.5
11	Giờ mở cửa	S	0,03
12	Giờ giải lao	S	.00,06
13	Giờ đóng cửa	S	.10,15
14	chia thời gian	S	≥0,3
15	thời gian thống nhất	S	0.06
16	Khối lượng khí lưu huỳnh hexaflorua nạp vào máy cắt	kg	3.5
17	Tổng trọng lượng của bộ ngắt mạch	kg	1000
18	Tuổi thọ cơ khí	hạng hai	3000

Chú ý nối dây thứ cấp

Chuyển đổi lồng vào nhau

Khóa liên động điện của công tắc đạt được thông qua bộ chuyển đổi FK, bộ chuyển đổi này cũng bao gồm khóa liên động cơ học bên trong đáng tin cậy. Khi mở công tắc bằng tay, không kéo mạnh chốt đang gãy nếu nó cản trở. Tương tự, nếu chốt đóng không di chuyển thì đừng kéo mạnh. Thay vào đó, hãy kiểm tra vị trí con trỏ trước khi thử mở hoặc đóng lại công tắc.

Đồng hồ đo áp suất chân không

Các dây dẫn của đồng hồ đo áp suất chân không tiếp xúc điện được kết nối ở phần dưới của nắp, với tiếp điểm thường mở dẫn ra khỏi đồng hồ đo. Con trỏ giới hạn dưới được đặt trước ở 0,2 MPa (hoặc 0,25 MPa, xem xét -10°C). Khi áp suất khí SF6 giảm xuống 0,2 MPa, tiếp điểm sẽ đóng và kết nối với mạch bảo vệ rơle. Người dùng có thể điều chỉnh giới hạn dưới dựa trên nhu cầu hoạt động của mình, nhưng không nên đặt giới hạn này thấp hơn 0,2 MPa.

Vòng vận hành thủ công

Vòng kéo đóng nằm ở mặt ngoài của hộp, còn vòng kéo đứt nằm ở bên trong. Đảm bảo sử dụng đúng vòng trong quá trình vận hành thủ công để tránh sai sót.

Nguồn cho động cơ lưu trữ năng lượng

Động cơ lưu trữ năng lượng phải được cấp nguồn bằng điện xoay chiều.
