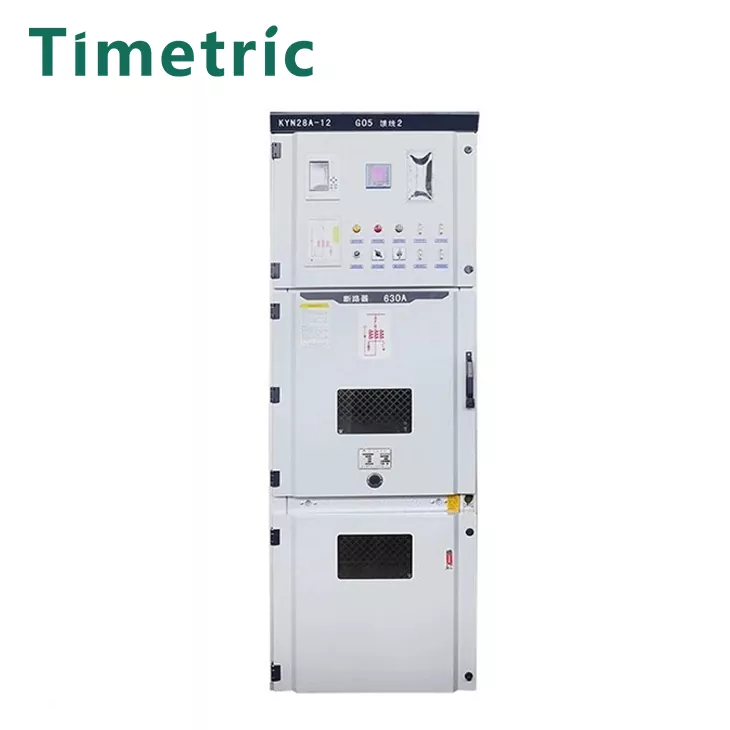

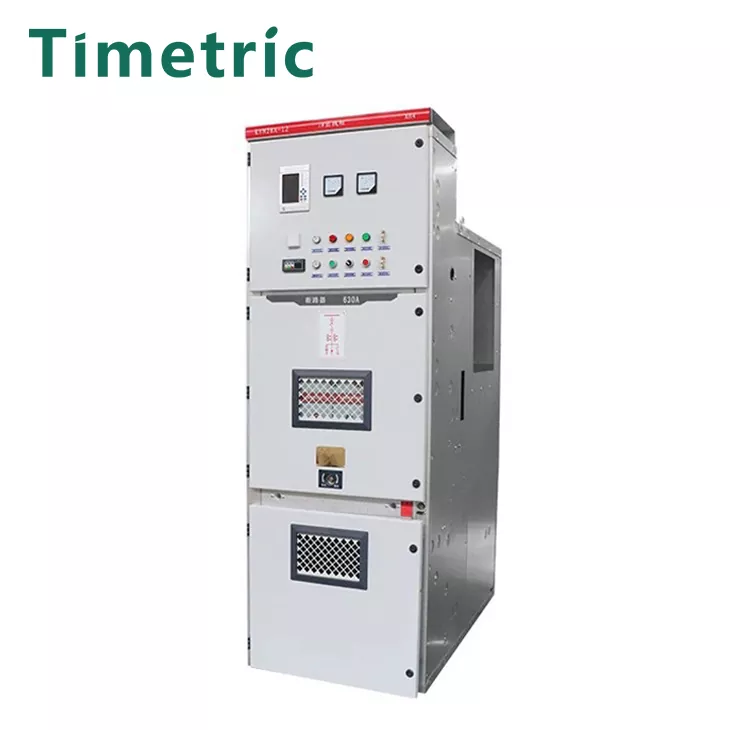

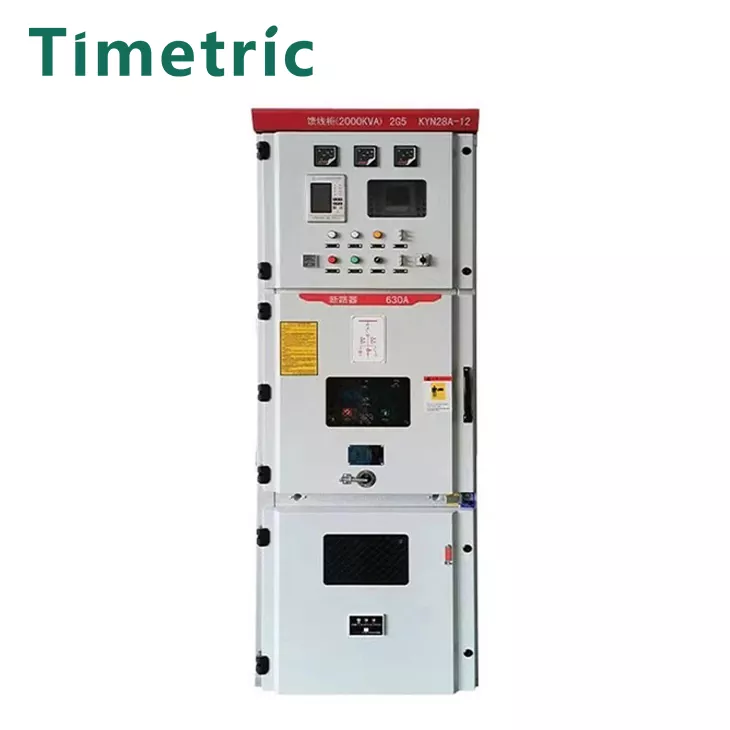

Tủ công tắc điện áp trung bình

Phạm vi điện áp của tủ công tắc điện áp trung bình cũng có thể được mở rộng trong vòng 36kV, bao gồm các mức điện áp phổ biến hơn như 3kV, 6kV, 10kV, 20kV và 35kV.

Khu vực ứng dụng: Tủ chuyển đổi điện áp trung bình chủ yếu được sử dụng trong khu dân cư đô thị, tòa nhà công cộng, đường cao tốc, ngành công nghiệp hóa học, v.v., để truyền tải và phân phối điện và kiểm soát và bảo vệ cửa hàng và bảo vệ cửa hàng.

Tủ công tắc điện áp trung bình là gì? Thiết bị đóng cắt bằng kim loại, có hiệu suất cách nhiệt tốt cho các thiết bị khác ngoài các công tắc điện áp trung bình, ngăn chặn các vòng cung cháy qua thiết bị điện, đảm bảo an toàn sử dụng điện và cũng tránh được sự mở rộng phạm vi lỗi của công tắc điện áp trung bình khi sử dụng điện. Tủ chuyển mạch điện áp trung bình bao gồm hai bộ phận chính: thân tủ và bộ ngắt mạch, và có các chức năng như đường đầu vào và đường đầu ra trên đầu, đường vào cáp và đường đầu ra, và kết nối thanh cái. Cơ thể tủ bao gồm một nhà ở, các thành phần điện (bao gồm các bộ phận cách điện), các cơ chế khác nhau, thiết bị đầu cuối và kết nối thứ cấp.

Các loại thiết bị đóng cắt điện áp trung bình là gì?

Theo cấu trúc của thiết bị đóng cắt điện áp trung bình, có một số loại thiết bị đóng cắt điện áp trung bình:

.

(2) Box-type medium-voltage switchgear, with a metal shell, but fewer compartments, the busbar is also enclosed, and the safety is better. Such as XGN type.

. Chẳng hạn như loại Jyn.

. Chẳng hạn như loại KYN được sản xuất tại Trung Quốc và loại ABB của ZSL.

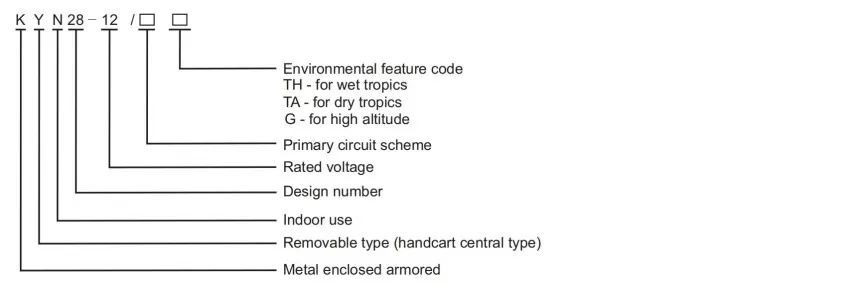

Mô tả mô hình

Thông số kỹ thuật chính

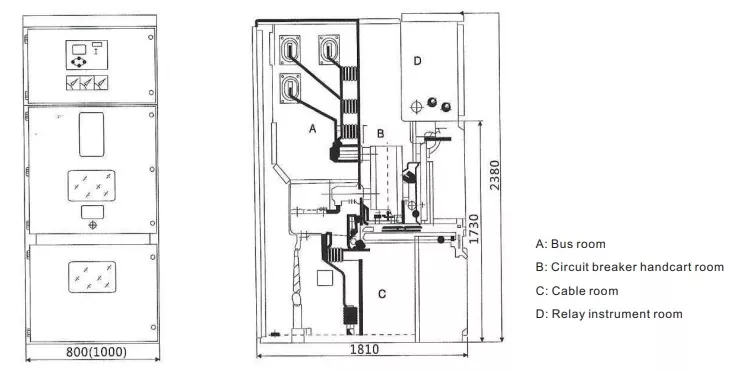

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Các yêu cầu về môi trường sử dụng của thiết bị đóng cắt trung bình bao gồm nhiệt độ, độ ẩm, độ cao, chất lượng không khí và các khía cạnh khác.‌

1. Yêu cầu nhiệt độ ‌: Yêu cầu nhiệt độ của thiết bị đóng cắt điện áp trung bình thường là -5 ℃ ~+40. Khi nhiệt độ vượt quá phạm vi này, hiệu suất điện, hiệu suất cơ học và mức độ bảo vệ của tủ điện sẽ bị ảnh hưởng.

‌2. Yêu cầu về độ ẩm ‌: Các yêu cầu về độ ẩm của thiết bị đóng cắt điện áp trung bình thường là độ ẩm tương đối không vượt quá 50%. Khi độ ẩm quá cao, rò rỉ, giảm cách nhiệt và các vấn đề khác có thể xảy ra bên trong tủ điện, ảnh hưởng đến tuổi thọ và sự an toàn của thiết bị

3. Yêu cầu về độ cao ‌: Đối với các khu vực cao độ, cần sử dụng các thiết bị đóng cắt điện áp trung bình ở công suất giảm hoặc chịu các thử nghiệm điện áp chịu được các tiêu chuẩn liên quan. Ví dụ, ở độ cao 3.000 mét, điều chỉnh cách điện và kiểm tra điện áp được yêu cầu để đảm bảo hoạt động bình thường của thiết bị‌

4‌. Yêu cầu chất lượng không khí ‌: Các yêu cầu về chất lượng không khí của thiết bị đóng cắt điện áp trung bình tương đối cao và thường không chứa khí ăn mòn, bụi và các chất có hại khác. Khi các chất có hại này tồn tại trong không khí, chúng sẽ làm hỏng thiết bị điện và ảnh hưởng đến tuổi thọ và sự an toàn của thiết bị

Ưu điểm và tính năng của thiết bị đóng cắt

Các tính năng chính và lợi thế của thiết bị đóng cắt điện áp trung bình bao gồm các khía cạnh sau:

1. Các tham số hiệu suất cao: thiết bị đóng cắt điện áp trung bình có các tham số hiệu suất tuyệt vời, chẳng hạn như điện áp cao chịu được khả năng và dòng điện ngắn mạch. Ví dụ, xung sét chịu được điện áp của thiết bị đóng cắt điện áp trung bình đạt 75kV và thời gian ngắn có thể chịu được dòng điện có thể đạt 25-40KA. Nó có thể hoạt động ổn định trong các môi trường điện áp cao khác nhau, hiệu quả chống lại các cú sốc lỗi như quá điện áp và dòng điện ngắn mạch trong hệ thống điện và đảm bảo tính liên tục của cung cấp điện.

2. Ví dụ, công suất arcing bên trong của thiết bị đóng cắt trung bình đạt 31,5KA/4S và 40KA/0,5S, đáp ứng tiêu chuẩn AFLR cấp IAC, có thể hạn chế hiệu quả phạm vi tác động của ARC trong các lỗi bên trong, giảm thiệt hại cho tủ và thiết bị xung quanh, và đảm bảo an toàn cho nhân sự và thiết bị.

3. Thiết kế mô-đun và thu nhỏ: thiết bị đóng cắt trung bình thường áp dụng thiết kế mô-đun, dễ sản xuất, lắp ráp, bảo trì và đại tu. Ví dụ, tủ của thiết bị đóng cắt điện áp trung bình được chia thành các đơn vị chức năng độc lập như phòng busbar, phòng ngắt mạch, phòng cáp và ngăn điều khiển. Kích thước và giao diện kết nối của mỗi đơn vị được tiêu chuẩn hóa, thuận tiện cho vị trí lỗi và cách ly, giảm thời gian ngừng hoạt động và chi phí bảo trì.

4.

5. Các chức năng thông minh: thiết bị đóng cắt điện áp trung bình hiện đại có nhiều chức năng thông minh, bao gồm giám sát nhiệt độ thông minh nhúng, giám sát đặc trưng của buồng không chân không Xe đẩy điện và kiểm soát, giám sát và bảo vệ bằng dao trên mặt đất, v.v., cải thiện mức độ tự động hóa thiết bị và an toàn hoạt động. 6. Đảm bảo an toàn cao: Thiết bị đóng cắt điện áp trung bình được thiết kế với sự xen kẽ năm bảo vệ và các biện pháp an toàn khác. Ví dụ, thiết bị đóng cắt điện áp trung bình áp dụng thiết kế khóa liên động năm bảo vệ để ngăn chặn sự sai lệch như đẩy và kéo xe đẩy bộ ngắt mạch dưới tải, mở và đóng sai bộ ngắt mạch, v.v., về cơ bản đảm bảo an toàn cho các toán tử.

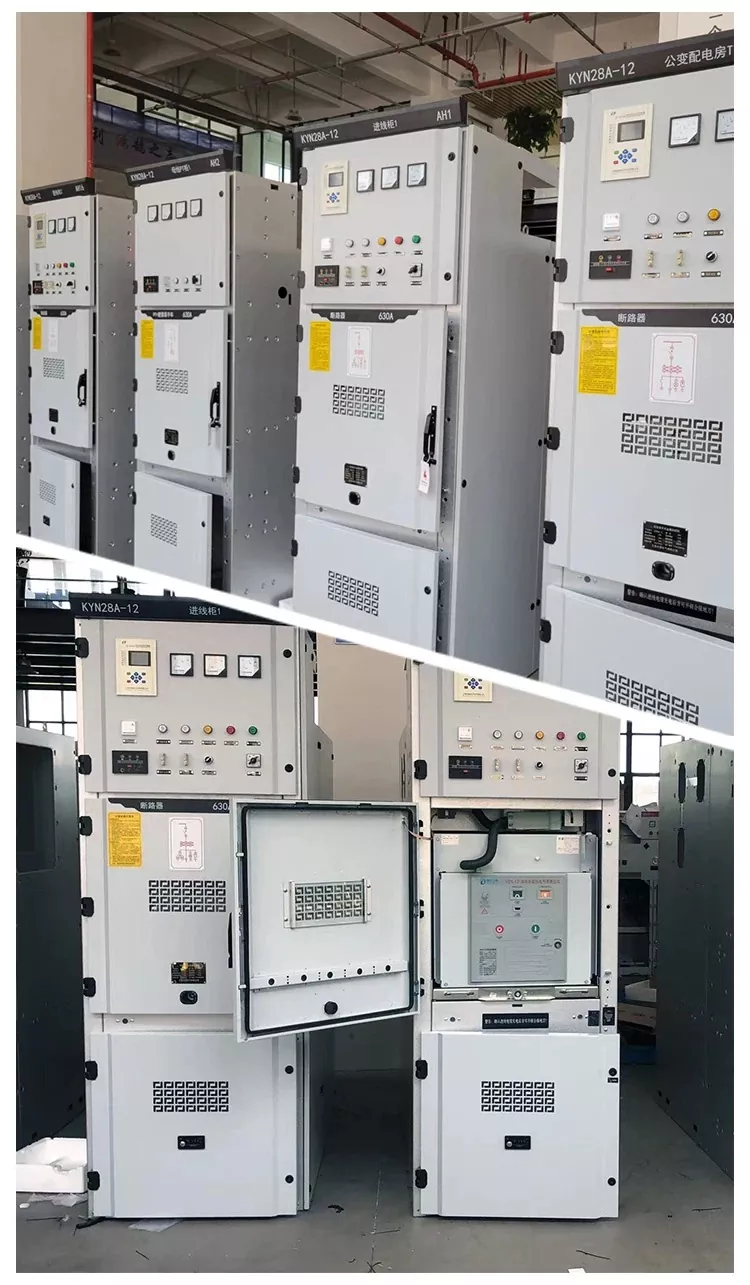

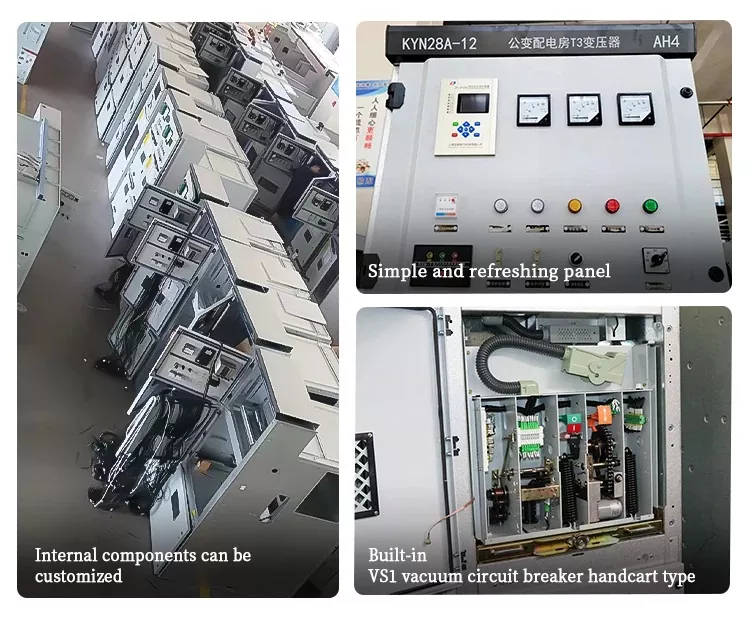

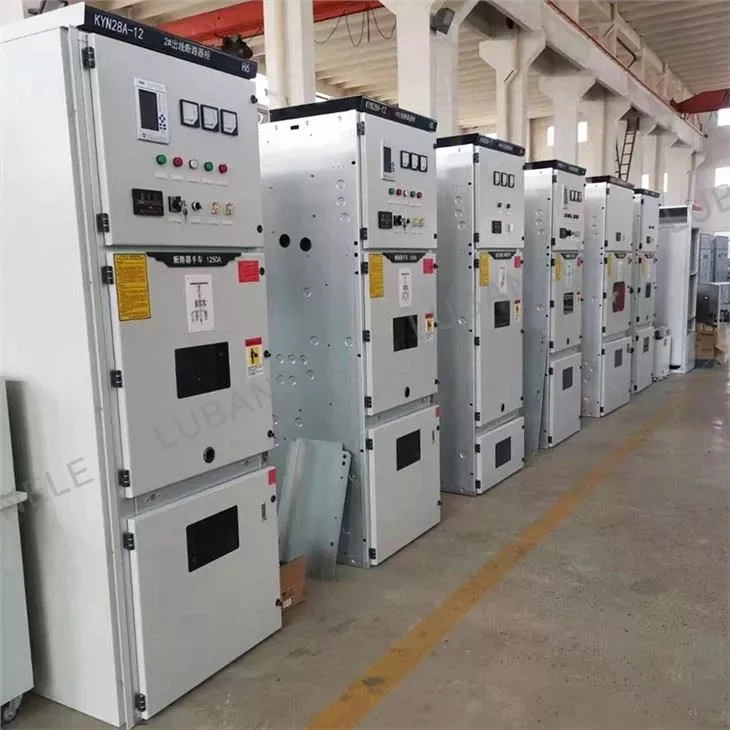

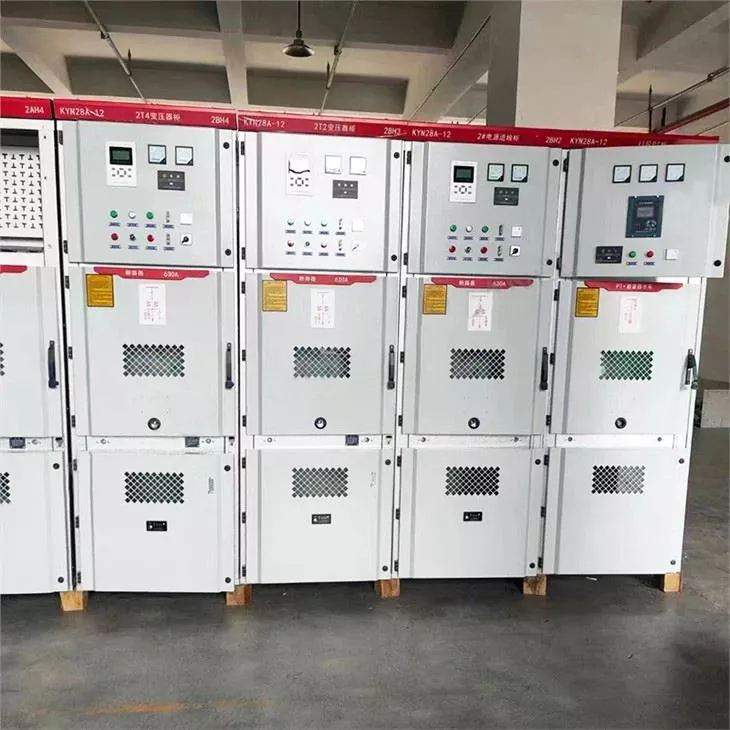

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Công ty của bạn có thể tùy chỉnh sản phẩm theo yêu cầu của tôi không?

Có, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng. Nói chung, khách hàng chỉ cần cung cấp: Bố cục mạch, điện áp, dòng điện, v.v.

Thời gian giao hàng nhanh nhất của bạn là gì?

Thông thường, chúng tôi chấp nhận yêu cầu của khách hàng. Sau khi các thông số kỹ thuật nội các chuyển đổi được kết nối, phải mất 1-2 ngày để cấp bảng giá và liên lạc với khách hàng về thời gian sản xuất và giao hàng dựa trên tình huống thực tế.

Dịch vụ sau bán hàng của bạn như thế nào?

Chúng tôi hỗ trợ bảo hành 1 năm. Báo giá thông thường không bao gồm dịch vụ sau bán hàng tại chỗ. Giao tiếp trực tuyến miễn phí và hướng dẫn có sẵn.
