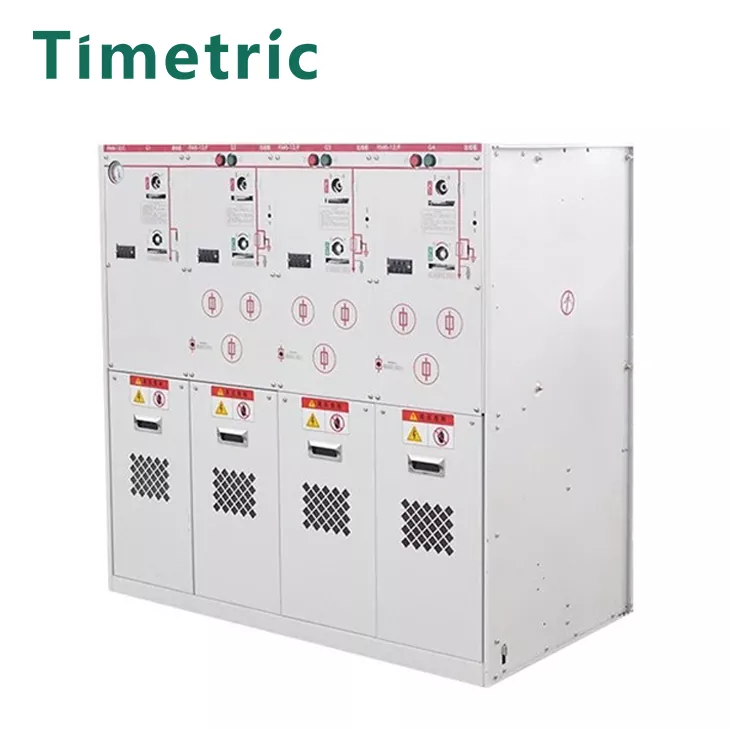

Rum trong nhà cao điện áp SF6 SF6 Đit
  • Rum trong nhà cao điện áp SF6 SF6 ĐitRum trong nhà cao điện áp SF6 SF6 Đit
  • Rum trong nhà cao điện áp SF6 SF6 ĐitRum trong nhà cao điện áp SF6 SF6 Đit
  • Rum trong nhà cao điện áp SF6 SF6 ĐitRum trong nhà cao điện áp SF6 SF6 Đit

Rum trong nhà cao điện áp SF6 SF6 Đit

Rum trong nhà cao điện áp SF6 SF6 Cấu trúc cách điện là một loại thiết bị đóng cắt trung bình cách nhiệt trung bình bằng khí SF6 mới được phát triển độc lập bằng điện theo thời gian. Sản phẩm áp dụng thiết kế mô -đun và có thể được sắp xếp tùy ý theo các sơ đồ thiết kế khác nhau để đạt được sự kết hợp hoàn hảo của các đơn vị hộp chung và các đơn vị mở rộng, đáp ứng nhu cầu của các trạm biến áp truyền và phân phối thứ cấp khác nhau để sử dụng linh hoạt thiết bị đóng cắt nhỏ gọn. Nó là một hệ thống được niêm phong hoàn toàn, tất cả các thành phần chính của chúng được đặt trong vỏ bằng thép không gỉ và không bị ảnh hưởng bởi môi trường; Nó có các đặc điểm của hoạt động đáng tin cậy, an toàn, thiết kế kết cấu nhỏ gọn, dấu chân nhỏ, không bảo trì và cuộc sống lâu dài. Rum trong nhà cao điện áp SF6 Các sản phẩm thiết bị đóng cụt điện cách điện đã vượt qua thử nghiệm của Trung tâm thử nghiệm thiết bị điện điện áp cao quốc gia và được sử dụng rộng rãi trong các trạm phân phối thứ cấp nhỏ, trạm thiết bị đóng cắt kiểu hộp, doanh nghiệp công nghiệp và khai thác, các khu vực đường sắt, đường sắt.

Gửi yêu cầu

Mô tả Sản phẩm

Rum trong nhà điện áp cao SF6 SF6 Cấu trúc cách điện là thiết bị kết hợp điện trung bình cách nhiệt hoặc cách nhiệt có thể được kết hợp thành nhiều mạch theo ý muốn, với các chức năng chuyển đổi, kết nối và bảo vệ hệ thống điện và với các công tắc tải như các thành phần lõi. Các thành phần lõi mạch chính của nó bao gồm các công tắc tải SF6 hoặc bộ ngắt mạch bổ sung và các thiết bị điện phụ phụ khác. Tủ mạng vòng SF6 có thể được chia thành các loại có thể mở rộng và không thể mở rộng theo phương pháp kết hợp, chẳng hạn như: Safering và SafePlus (ABB). Theo các quy trình sản xuất khác nhau, chúng có thể được chia thành loại hộp chung (còn được gọi là tủ bơm hơi hoặc tủ cách nhiệt đầy đủ SF6) và loại mô -đun, chẳng hạn như: RM6 và SM6 (Schneider).


Trong những năm gần đây, các tủ mạng RING SF6 đã phát triển rất nhanh, và cả quy trình sản xuất và độ tin cậy của sản phẩm đều có khả năng tương đương với những người khổng lồ điện quốc tế. Hiện tại, chỉ có một số ít các nhà sản xuất trong nước sản xuất mức phân phối SF6 ở mức 40,5kV. Những cái khác đều là C-GIS của hệ thống cấp độ đầu tiên, dựa trên hệ thống điện cấp đầu tiên có dung lượng lớn và công suất lớn.


Đơn vị chính của Vòng cách nhiệt SF6 là một thiết bị đóng cắt sử dụng khí SF6 áp suất thấp làm phương tiện cách nhiệt và sử dụng hồ quang. Nó là một thiết bị đóng cắt quan trọng cho nguồn cung cấp điện đơn vị chính của vòng và cung cấp năng lượng đầu cuối. Đơn vị chính của Vòng cách điện khí SF6 được phát triển bởi Timetric Electric là một sản phẩm mới được phát triển theo "Kế hoạch thiết kế và tùy chỉnh tiêu chuẩn" Thiết kế tiêu chuẩn hóa và tùy chỉnh tiêu chuẩn hóa vòng 12kV (Phiên bản 2019) ". Thông qua thiết kế được tiêu chuẩn hóa, kết hợp với sự tích lũy và lượng mưa của công ty chúng tôi trong các thiết bị đầu cuối phân phối năng lượng, nó đã đạt được sự tích hợp sâu sắc của chính và phụ, tích hợp độ tin cậy cao, dễ bảo trì, mô đun hóa và an toàn.

Thông số kỹ thuật chính

Số seri dự án đơn vị Đơn vị công tắc tải Đơn vị điện kết hợp Đơn vị ngắt mạch
1 Điện áp định mức KV Hai mươi bốn Hai mươi bốn Hai mươi bốn
2 Tần số định mức Hz 50 50 50
3 Xếp hạng hiện tại A 630 125 (phụ thuộc vào dòng cầu chì) 630
4 Được đánh giá 1 phút Pha, đến mặt đất KV 65 65 65
cách nhiệt Tần suất điện chịu được điện áp Gãy xương KV 79 79 79
mức độ Mạch kiểm soát và phụ trợ KV 2 2 2
Lightning Rush Pha, đến mặt đất KV 125 125 125
Sốc chịu được điện áp Gãy xương KV 145 145 145
5 Xếp hạng thời gian ngắn chịu được dòng điện ka/s 20, 25/4 —— 20, 25/4
6 Đỉnh định mức chịu được dòng điện k 50, 63 —— 50, 63
7 Xếp hạng ngắn mạch ngắn mạch k —— Giới hạn bởi cầu chì điện áp cao 20, 25
8 Dòng điện làm ngắn mạch được xếp hạng k 50, 63 Giới hạn bởi cầu chì điện áp cao 50, 63
9 Dòng điện chuyển định A —— 1400 ——
10 Xếp hạng hoạt động phá vỡ tải hiện tại A 630 —— ——
11 Xếp hạng vòng lặp khép kín A 630 —— ——
12 Trình tự hoạt động được đánh giá / —— —— O-0.3S-Co-180S-Co
13 Cuộc sống cơ học Tải công tắc/bộ ngắt mạch Tỷ lệ thứ hai 5000 5000 10000
Ngắt kết nối/công tắc nối đất Tỷ lệ thứ hai 3000 3000 3000
14 Điện trở vòng Đứa bé ≤150 —— ≤150
15 Áp suất điền định mức (áp suất đo ở mức 20)) MPA 0.04
16 Tỷ lệ rò rỉ khí tương đối hàng năm Năm ≤0,01%
17 Khí cách điện SF6
18 Cấp độ bảo vệ Ngăn (mã IP) / IP2XC
Hộp khí (Mã IP) / IP67
Nội các (Mã IP) / IP41
Nội các (I Mã) / IK10

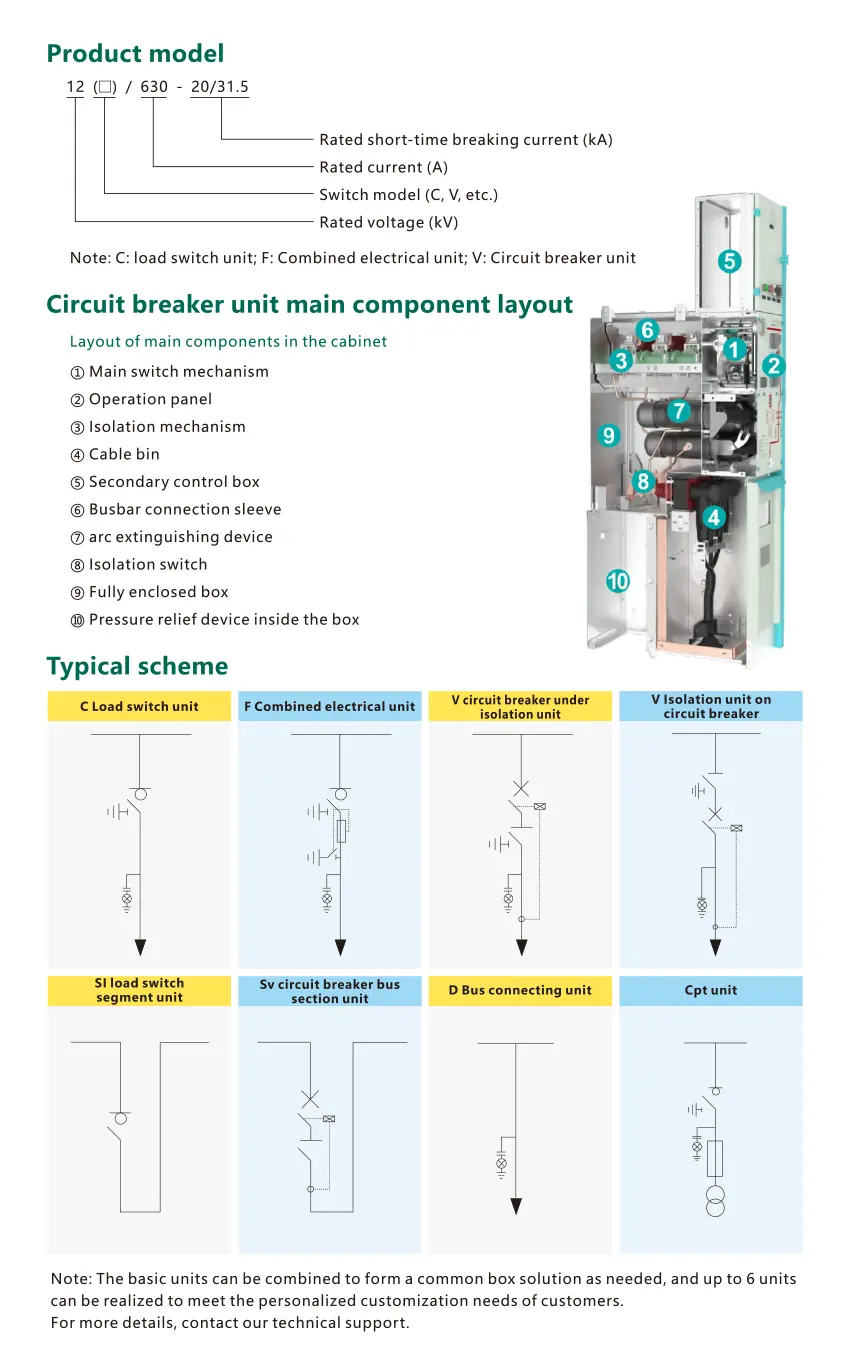

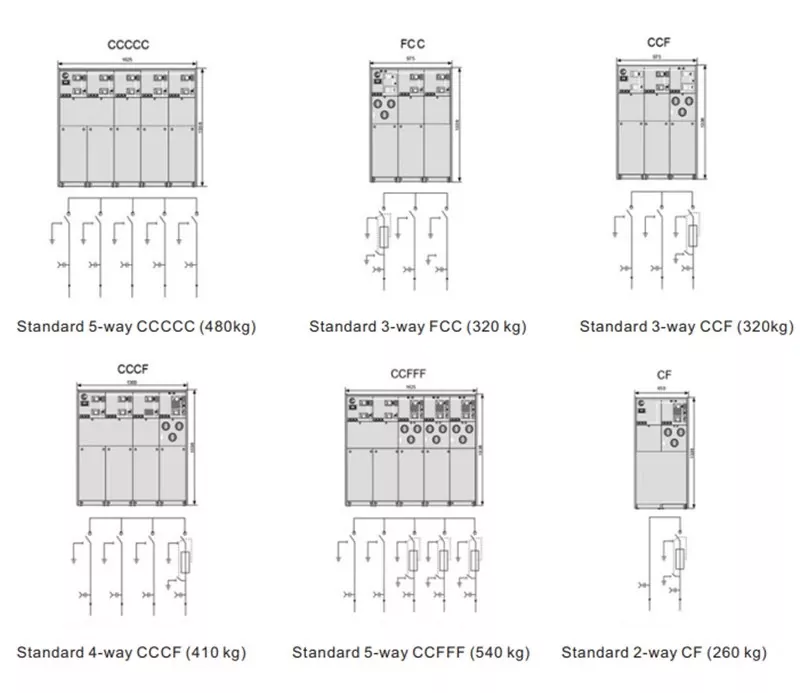

Cấu trúc và kích thước lắp

Môi trường làm việc :

Thời gian điện điện trong nhà cao điện áp SF6 Khí cách điện



1.bient nhiệt độ: -40ºC ~+45ºC;

2. Độ ẩm liên quan: trung bình hàng ngày không trên 95%, trung bình hàng tháng không trên 90%;

3.Altitude: không vượt quá 4000m;

4. Vị trí lắp đặt nên không có lửa, nguy hiểm nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học hoặc rung động nghiêm trọng.

Ưu điểm và tính năng của thiết bị đóng cắt

Thời gian điện điện áp điện áp cao điện áp SF6 SF6 Cấu trúc cách điện bao gồm các khía cạnh sau:


1. Cấu trúc cơ bản của Vòng cách điện khí lưu huỳnh hexafluoride đơn vị chính đơn vị chính

Đơn vị vòng chính của Vòng cách điện Gas Hexafluoride (sau đây gọi là đơn vị chính của vòng SF6) bao gồm bộ ngắt mạch, ngắt kết nối, công tắc nối đất, CT (máy biến áp hiện tại), PT (máy biến áp điện áp) và thiết bị điều khiển, v.v. Đơn vị chính của SF6 RING sử dụng khí SF6 thân thiện với môi trường làm phương tiện cách điện và có những ưu điểm của kích thước nhỏ, trọng lượng nhẹ và bảo trì dễ dàng.



2. Ưu điểm của Vòng cách điện khí lưu huỳnh

1. An toàn và đáng tin cậy: Khí SF6 có hiệu suất cách nhiệt tốt và khả năng dập tắt hồ quang, có thể ngăn chặn hiệu quả sự xuất hiện của các lỗi điện.



2. Kích thước nhỏ và trọng lượng nhẹ: Khí SF6 có hiệu suất cách nhiệt tốt và khả năng dập tắt hồ quang. So với các thiết bị điện phun dầu truyền thống, đơn vị chính của vòng SF6 có kích thước nhỏ và nhẹ, có thể tiết kiệm rất nhiều không gian sàn và chi phí xây dựng của trạm phân phối.



3. Bảo trì thuận tiện: Đơn vị chính của vòng SF6 áp dụng thiết kế mô -đun có thể tháo rời, thuận tiện và nhanh chóng để duy trì và thay thế, tiết kiệm đáng kể chi phí bảo trì.

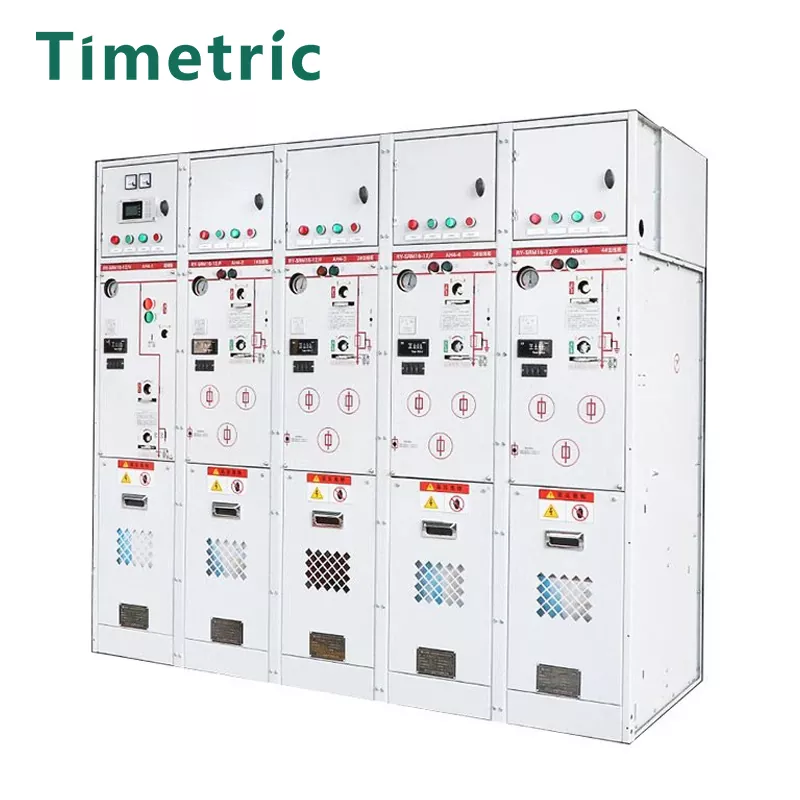

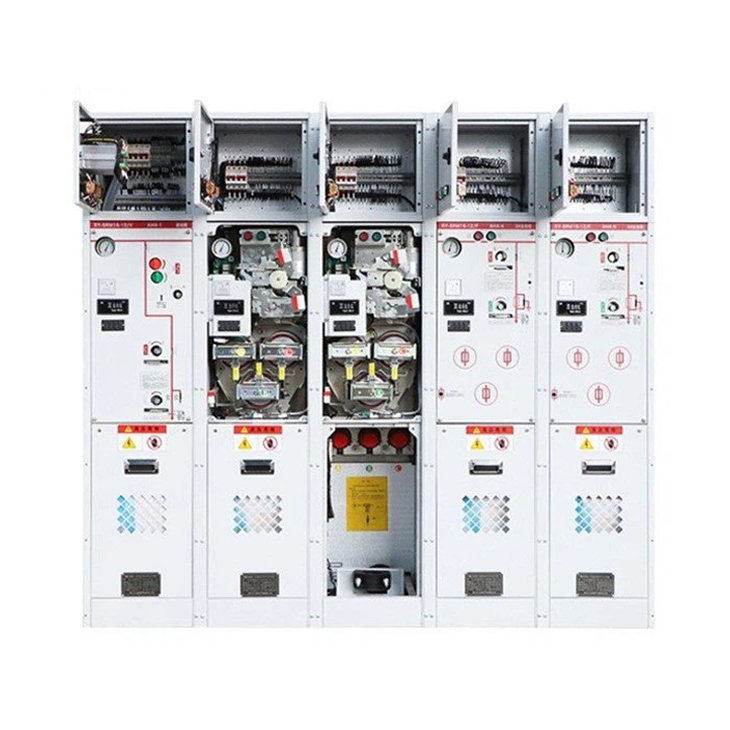

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Công ty của bạn có thể tùy chỉnh sản phẩm theo yêu cầu của tôi không?

Có, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng. Nói chung, khách hàng chỉ cần cung cấp: Bố cục mạch, điện áp, dòng điện, v.v.


Thời gian giao hàng nhanh nhất của bạn là gì?

Thông thường, chúng tôi chấp nhận yêu cầu của khách hàng. Sau khi các thông số kỹ thuật nội các chuyển đổi được kết nối, phải mất 1-2 ngày để cấp bảng giá và liên lạc với khách hàng về thời gian sản xuất và giao hàng dựa trên tình huống thực tế.


Dịch vụ sau bán hàng của bạn như thế nào?

Chúng tôi hỗ trợ bảo hành 1 năm. Báo giá thông thường không bao gồm dịch vụ sau bán hàng tại chỗ. Giao tiếp trực tuyến miễn phí và hướng dẫn có sẵn.
