Bộ ngắt mạch Vcb

Timetric Vcb Circuit Breaker Sự hình thành và dập tắt hồ quang điện trong chân không

Ôn Châu Shuyi Import and Export Co., Ltd. là nhà sản xuất nổi tiếng về Bộ ngắt mạch Timetric Vcb tại Trung Quốc. Hồ quang chân không rất khác với hiện tượng phóng điện hồ quang khí mà chúng ta đã học trước đây. Sự phân ly của khí không phải là yếu tố chính để tạo ra hồ quang. Phóng điện hồ quang chân không được hình thành trong hơi kim loại bay hơi từ điện cực tiếp xúc. Đồng thời, các đặc tính của hiệu suất hồ quang là khác nhau với dòng điện phá vỡ khác nhau. Chúng tôi thường chia nó thành hồ quang chân không dòng điện thấp và hồ quang chân không dòng điện cao.

Hồ quang chân không hiện tại nhỏ

Khi tiếp xúc bị phá vỡ trong chân không, một điểm cực âm với dòng điện và năng lượng tập trung được tạo ra, và một lượng lớn hơi kim loại bốc hơi khỏi điểm cực âm. Mật độ của các nguyên tử kim loại và các hạt tích điện rất cao, và hồ quang được đốt cháy trong đó. Đồng thời, hơi kim loại và các hạt tích điện trong cột hồ quang liên tục khuếch tán ra bên ngoài và điện cực liên tục bốc hơi các hạt mới để thay thế chúng. Khi dòng điện bằng không, năng lượng của hồ quang giảm, nhiệt độ của điện cực giảm, sự bay hơi giảm và mật độ hạt trong cột hồ quang giảm. Cuối cùng, điểm cực âm biến mất và hồ quang bị dập tắt khi dòng điện bằng không.

Đôi khi, sự bay hơi không thể duy trì tốc độ khuếch tán của cột hồ quang, hồ quang đột ngột bị dập tắt và hiện tượng cắt xảy ra.

Hồ quang chân không dòng điện cao

Khi tiếp điểm ngắt dòng điện lớn, năng lượng hồ quang tăng lên, cực dương cũng nóng lên nghiêm trọng, tạo thành cột hồ quang tập trung mạnh. Đồng thời, tác dụng của lực điện cũng rõ ràng. Do đó, đối với hồ quang chân không dòng điện cao, sự phân bố từ trường giữa các tiếp điểm có ảnh hưởng quyết định đến tính ổn định và hiệu suất dập tắt hồ quang của hồ quang. Nếu dòng điện quá lớn, vượt quá giới hạn dòng điện cắt, nó sẽ gây ra sự cố ngắt. Tại thời điểm này, tóc tiếp xúc nhiệt nghiêm trọng, dòng điện sau khi bằng 0 vẫn bốc hơi, khó phục hồi trung bình, không thể ngắt dòng điện.

Timetric Vcb Circuit Breaker Tham số (Thông số kỹ thuật)

Timetric Vcb Circuit Breaker I. Điều kiện môi trường sử dụng:

1. Độ cao: 2000m trở xuống.
2. Nhiệt độ môi trường: Giới hạn trên 40â, giới hạn dưới -15â.
3. Độ ẩm tương đối: trung bình ngày không quá 95%, trung bình tháng không quá 90%; Áp suất hơi nước trung bình ngày không quá 2,2kPa; Áp suất hơi nước trung bình hàng tháng nhỏ hơn 1,8kPa và có thể ngưng tụ khi nhiệt độ giảm mạnh trong thời kỳ nhiệt độ cao.
4. Không khí xung quanh không bị ô nhiễm đáng kể bởi bụi, khói, khí, hơi hoặc muối ăn mòn và dễ cháy.
5. Cường độ động đất không vượt quá 8°.
6. Nơi không có cháy, nổ, ô nhiễm nghiêm trọng và rung động mạnh.

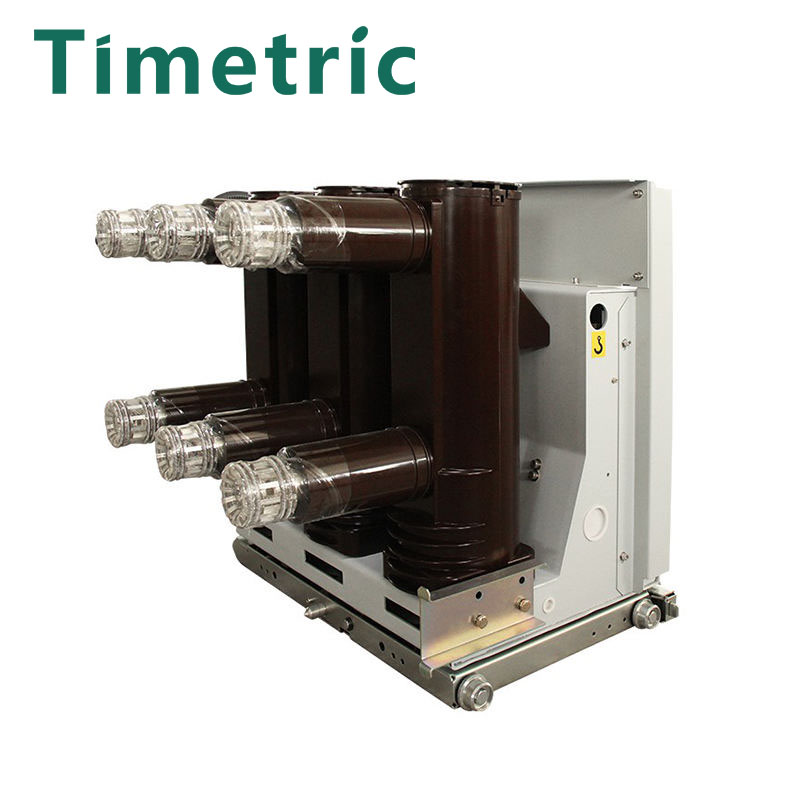

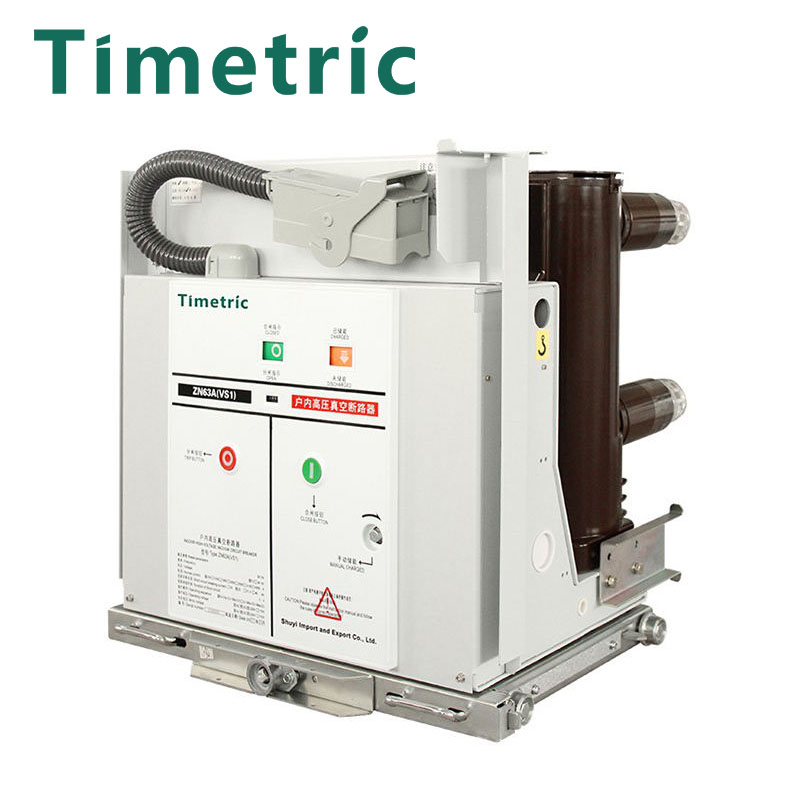

Timetric Vcb Ngắt Mạch Chi Tiết
