XGN -12 (Z) T630-20 SERIES 10KV Cableary Breaker Breakgear

1. Thời gian biểu XGN -12 (Z) T630-20 SERIES 10KV BREAKARY BREAKGEAR BREAKGEAR BẮT ĐẦU VÀ III Đơn vị chính là một thế hệ mới của đơn vị chính của vòng với công tắc tải Hexafluoride lưu huỳnh làm công tắc chính. Nó áp dụng cách điện không khí, cấu trúc nhỏ gọn và đơn giản, hoạt động linh hoạt, cài đặt dễ dàng và có nhiều chức năng lồng vào nhau. Nó có thể được sử dụng rộng rãi trong hệ thống tự động hóa mạng phân phối với cơ chế điện, PT, CT, UPS, RTU, v.v. với công nghệ cảm biến hiện đại và rơle bảo vệ, nó có thể đáp ứng đầy đủ nhu cầu thay đổi của thị trường với hiệu suất kỹ thuật tiên tiến và sơ đồ lắp ráp ánh sáng và linh hoạt.

Thời gian thời điện XGN -12 (Z) / T630-20 Sê -ri 10kV Cableary Breaker Breakgear, các đơn vị chuyển đổi cơ bản bao gồm tủ công tắc tải, tủ điện kết hợp, tủ ngắt mạch. Tủ công tắc tải được trang bị công tắc tải ba vị trí kết hợp; Tủ điện kết hợp được trang bị tủ điện kết hợp công tắc tải; Tủ ngắt mạch được trang bị bộ ngắt mạch chân không XGN-12/T630-20 đặc biệt và ngắt kết nối ba vị trí; Tủ đơn vị đa chức năng là sự kết hợp của các đơn vị chức năng trên.

Thời gian sử điện XGN -12 (Z) / T630-20 Series 10kV Breakary Breaker Breakgear bao gồm các ngăn chức năng như đơn vị lạm phát, phòng cơ chế, phòng cáp, phòng kênh giảm áp, phòng dụng cụ, v.v., trong đó đơn vị lạm phát là thành phần cốt lõi.

Công tắc tải ba vị trí có ba vị trí: "đóng", "mở" và "nối đất". Ba vị trí được lồng vào nhau với nhau. Theo chức năng, nó có thể được phân tách thành công tắc tải và công tắc nối đất, chia sẻ trục quay. Một công tắc tải ba vị trí được trang bị cơ chế vận hành ba vị trí. Phía chức năng công tắc tải có thể được vận hành bằng cách lưu trữ năng lượng lò xo điện hoặc thủ công, và lò xo có thể được mở và đóng nhanh sau khi đi qua giữa; Phía chức năng chuyển đổi nối đất được vận hành thủ công và lò xo có thể được mở và đóng nhanh sau khi đi qua giữa.

Mạch chính của thời gian sử XGN -12 (Z) / T630-20 Series 10kV thiết bị cắt thiết bị đóng cắt (mỗi công tắc, thanh cái kết nối bên trong, bên ngoài ống cầu chì, v.v.) được đặt trong một hộp kín chứa đầy khí SF6.

Khi một lỗi hồ quang bên trong xảy ra do điều kiện làm việc bất thường hoặc sai lệch, khí áp suất cao được tạo ra được thải ra thông qua kênh được hình thành bởi sự phá hủy của đĩa bùng nổ.

Các tủ tạo thành một kết nối chính hiệu quả thông qua bộ ghép mẹ, được cách nhiệt hoàn toàn và niêm phong hoàn toàn.

Các đường đầu vào và đường ra, PT và Lightning Arrester tạo thành một kết nối hiệu quả thông qua các phụ kiện cáp, được cách điện hoàn toàn và được niêm phong đầy đủ.

CT áp dụng loại lõi cáp để đảm bảo cách nhiệt đầy đủ và niêm phong đầy đủ.

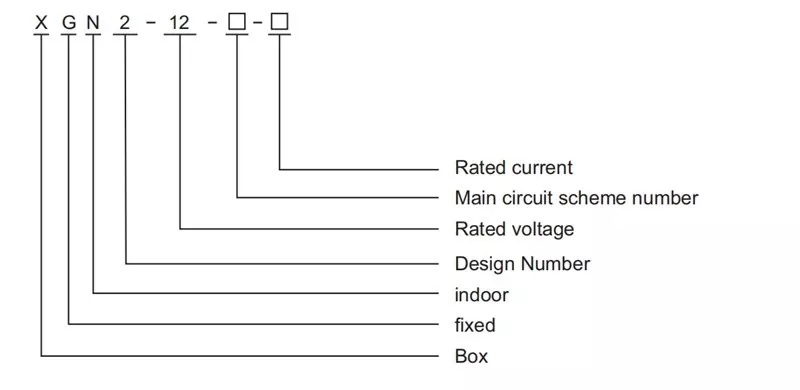

Mô tả mô hình

Thông số kỹ thuật chính

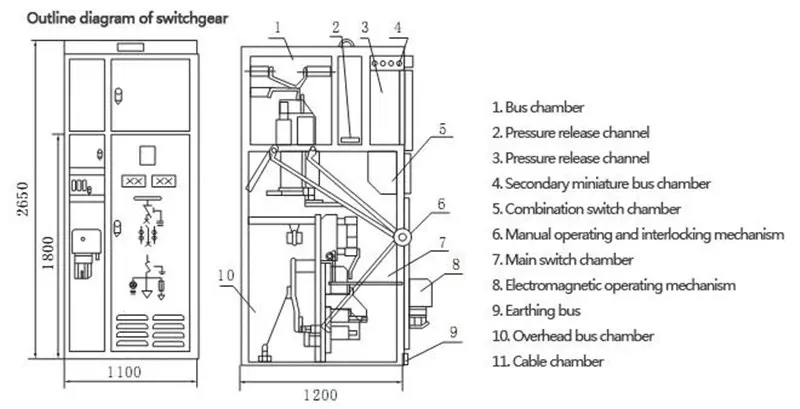

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Thời gian biểu ElectricXGN -12 (Z) / T630-20 Series 10kV Mạch cắt thiết bị cắt thiết bị chuyển mạch môi trường sử dụng

◆ Nhiệt độ không khí xung quanh: Giới hạn trên + 40, giới hạn thấp hơn -40 ℃

◆ Độ ẩm: Độ ẩm tương đối trung bình hàng ngày không quá 95%; Trung bình hàng tháng không quá 90%.

◆ Áp suất hơi nước: Trung bình hàng ngày không quá 2,2kpa; Trung bình hàng tháng không quá 1,8kpa;

◆ Độ cao không quá 2000m.

◆ Không khí xung quanh rõ ràng không bị ô nhiễm bởi bụi, khói, khí ăn mòn và dễ cháy, hơi nước hoặc sương mù muối.

◆ Biên độ của nhiễu điện từ gây ra trong hệ thống thứ cấp không vượt quá 1,6kV.6. Không có lửa, nguy cơ nổ, ô nhiễm nghiêm trọng, ăn mòn hóa học và rung động nghiêm trọng.

7.

Ưu điểm và tính năng của thiết bị đóng cắt

Thời gian biểu theo thời gian

1. Thiết kế mô -đun, dễ mở rộng.

2. Buồng khí hàn bằng thép không gỉ.

3. Phù hợp với khớp nối thanh cái cách điện rắn được sử dụng giữa các tủ và hoạt động khí SF6 không liên quan khi tủ chuyển đổi được mở rộng.

4. Trình cắm cáp hình nón bên trong hoặc bên ngoài, cài đặt đơn giản và nhanh chóng.

5. Tất cả các điện cực trong bộ phận làm đầy khí là các điện cực hồ quang.

6. Rơle mật độ khí theo dõi trực tuyến.

7. Nó có một thiết bị phát hành áp suất đáng tin cậy và kênh phát hành.

8. Tủ đơn hoặc tủ kết hợp đơn vị chung có thể được cung cấp.

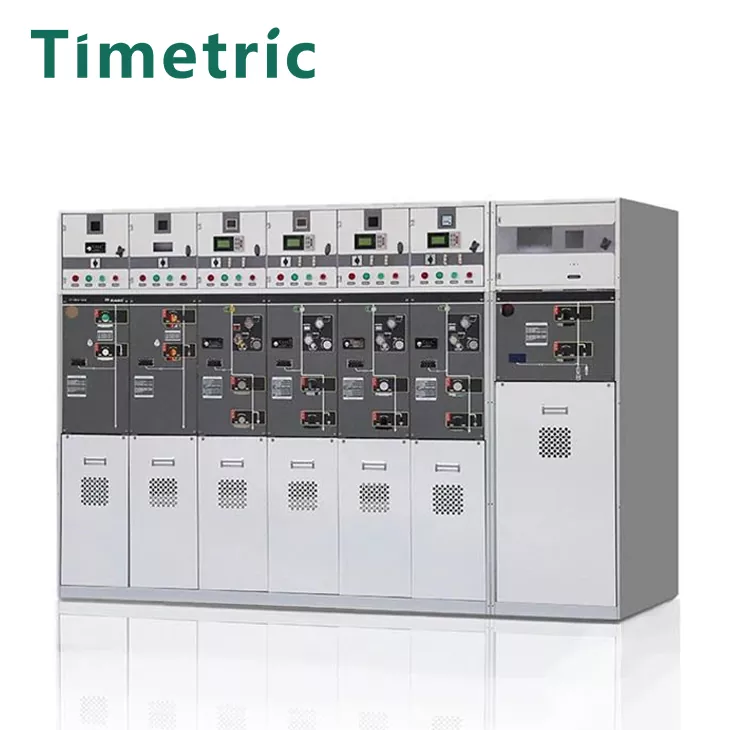

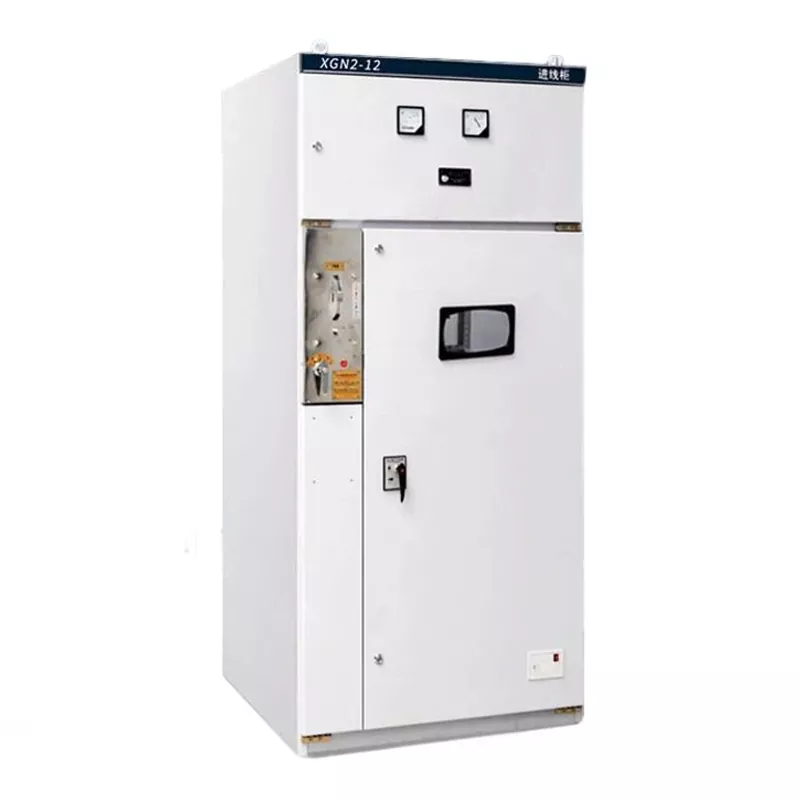

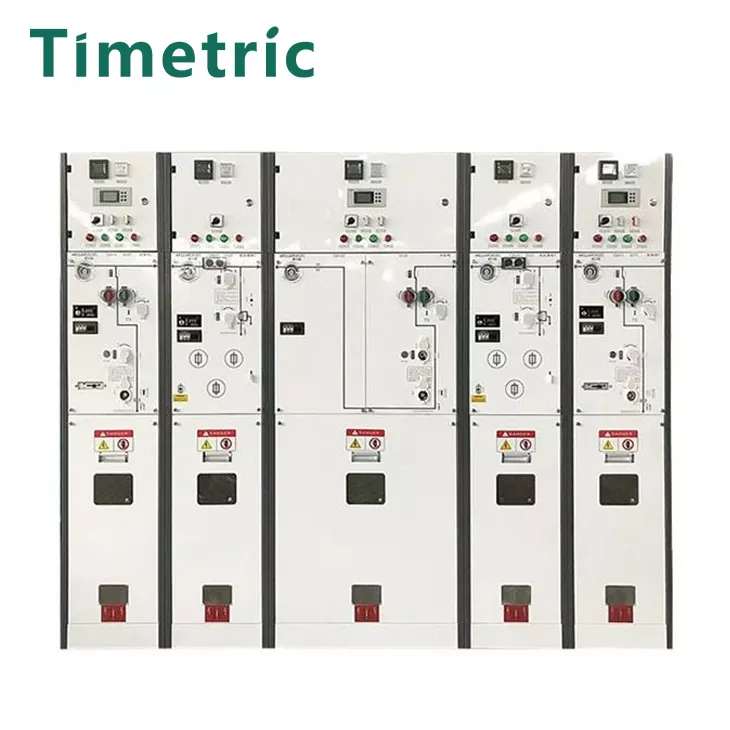

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Công ty của bạn có thể tùy chỉnh sản phẩm theo yêu cầu của tôi không?

Có, chúng tôi có thể tùy chỉnh sản phẩm theo yêu cầu của khách hàng. Nói chung, khách hàng chỉ cần cung cấp: Bố cục mạch, điện áp, dòng điện, v.v.

Thời gian giao hàng nhanh nhất của bạn là gì?

Thông thường, chúng tôi chấp nhận yêu cầu của khách hàng. Sau khi các thông số kỹ thuật nội các chuyển đổi được kết nối, phải mất 1-2 ngày để cấp bảng giá và liên lạc với khách hàng về thời gian sản xuất và giao hàng dựa trên tình huống thực tế.

Dịch vụ sau bán hàng của bạn như thế nào?

Chúng tôi hỗ trợ bảo hành 1 năm. Báo giá thông thường không bao gồm dịch vụ sau bán hàng tại chỗ. Giao tiếp trực tuyến miễn phí và hướng dẫn có sẵn.
