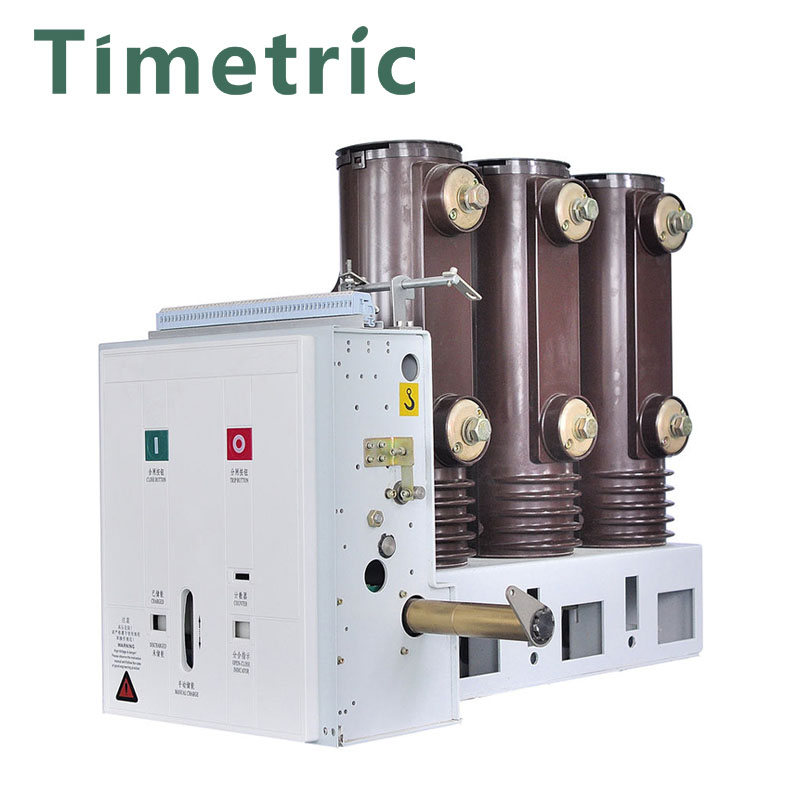

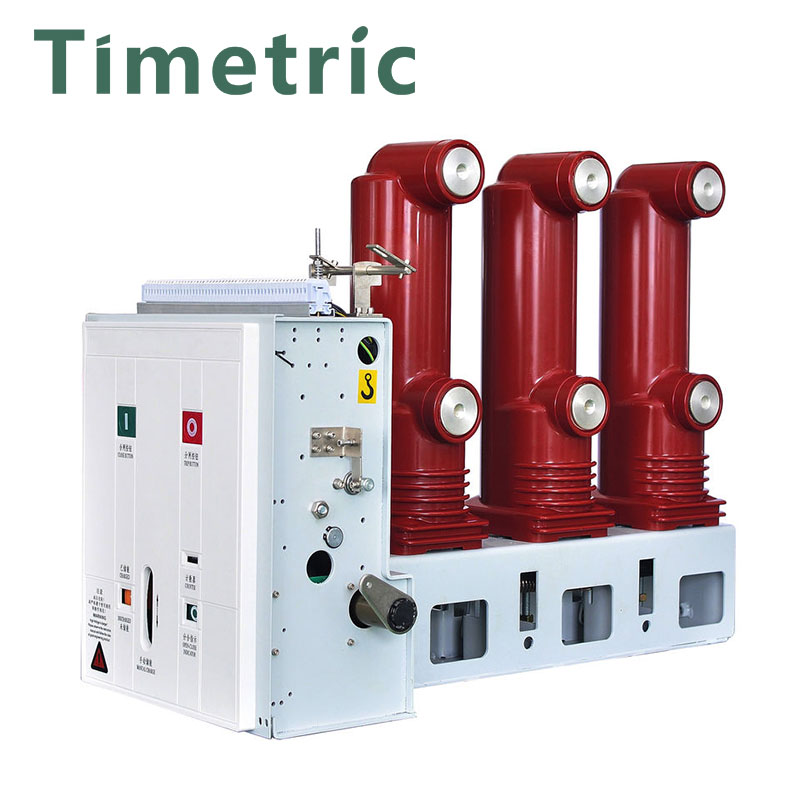

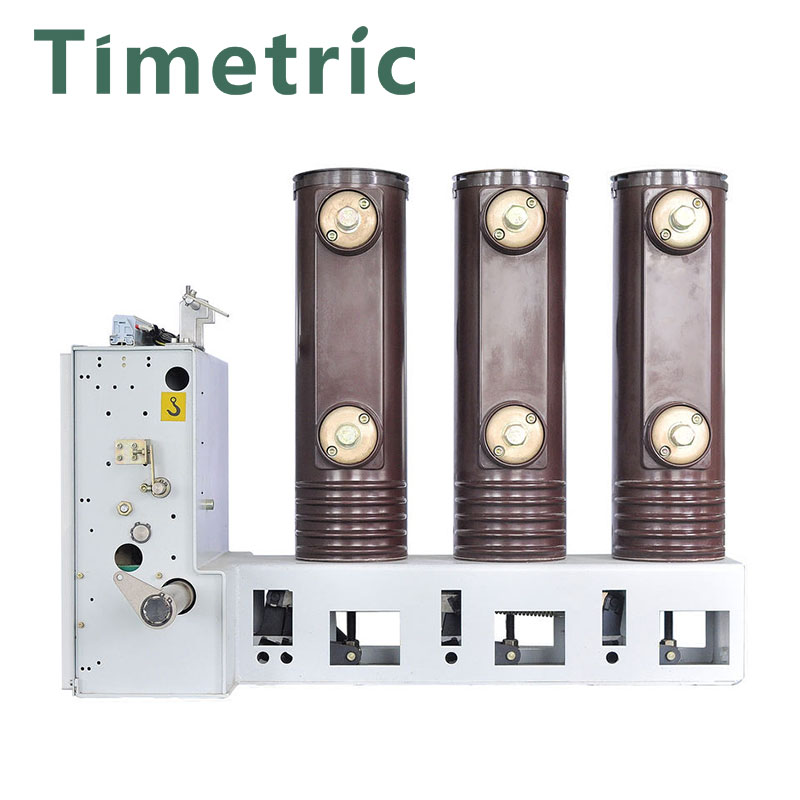

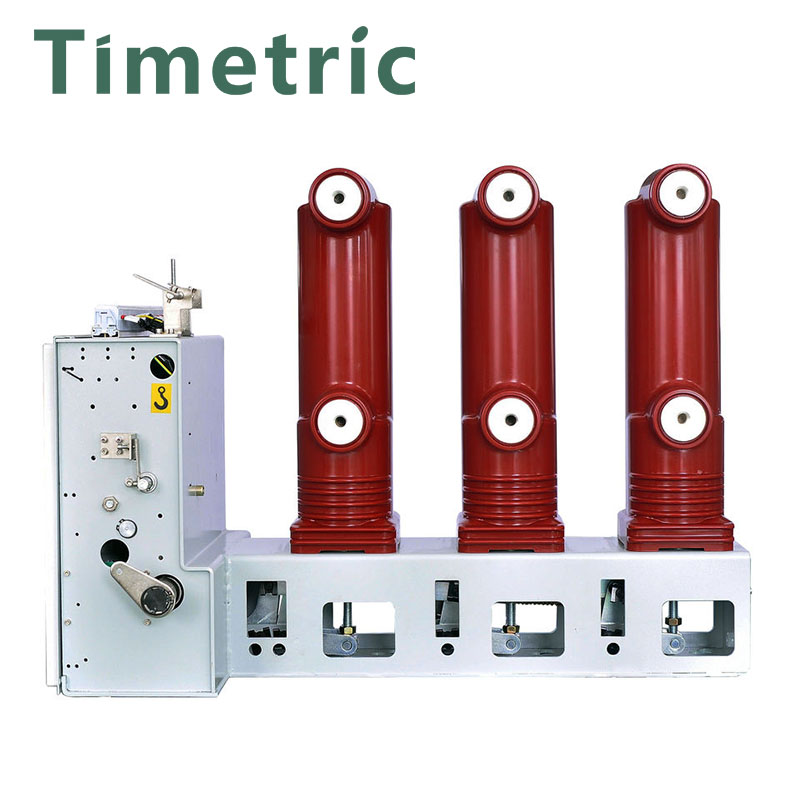

Bộ ngắt mạch chân không loại cực nhúng

Tìm kiếm sự lựa chọn khổng lồ về Cầu dao chân không loại cực nhúng từ Trung Quốc tại Công ty TNHH Xuất nhập khẩu Ôn Châu Shuyi. Cung cấp dịch vụ hậu mãi chuyên nghiệp và giá cả phù hợp, rất mong được hợp tác. Chúng tôi mong muốn trở thành đối tác lâu dài của bạn tại Trung Quốc.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ ngắt mạch chân không loại cực nhúng theo thời gian

Tìm thấy rất nhiều lựa chọn Cầu dao chân không loại cực nhúng từ Trung Quốc tại Công ty TNHH Xuất nhập khẩu Ôn Châu Shuyi. "Cầu dao chân không loại cực nhúng" vì môi trường dập tắt hồ quang và môi trường cách điện của khe hở tiếp xúc sau khi dập tắt hồ quang là chân không cao; Nó có ưu điểm là kích thước nhỏ, trọng lượng nhẹ, thích hợp cho hoạt động thường xuyên, dập tắt hồ quang mà không cần bảo trì và được sử dụng rộng rãi trong mạng lưới phân phối. Cầu dao chân không là thiết bị phân phối điện trong nhà trong hệ thống điện xoay chiều 3 pha 3-10kV, 50Hz. Nó có thể được sử dụng để bảo vệ và điều khiển các thiết bị điện trong các doanh nghiệp công nghiệp và khai thác mỏ, nhà máy điện và trạm biến áp. Nó đặc biệt thích hợp cho những nơi sử dụng không cần dầu, ít bảo trì và vận hành thường xuyên. Bộ ngắt mạch có thể được cấu hình ở giữa tủ, tủ hai lớp hoặc tủ cố định để điều khiển và bảo vệ thiết bị điện cao áp. Đối với cấu trúc bộ ngắt mạch chân không và định nghĩa mô hình, bạn biết bao nhiêu? Cùng với Tongyida Xiaobian có một cái nhìn.

Timetric Embedded Poles Type Bộ ngắt mạch chân không Tham số (Thông số kỹ thuật)

Mục	Sự miêu tả		Đơn vị	Dữ liệu
1	Điện áp định mức		KV	12
2	tối đa. Vôn		KV	12
3	Đánh giá hiện tại		A	630/1250/1600
4	Dòng điện ngắn mạch định mức		KA	20/25/31.5
5	Dòng điện ngắn mạch định mức		KA	50/63/80
6	Dòng điện chịu được cực đại định mức		KA	50/63/80
7	Dòng điện chịu được định mức 4S		KA	20/25/31.5
8	Mức cách điện định mức	Điện áp tần số nguồn (khi mất mạch)	KV	kẻ phá đám 42
8	Mức cách điện định mức	Điện áp chịu xung (khi mất mạch)	KV	kẻ phá đám 75
9	Trình tự vận hành định mức			OC-0.3s-CO-180S-CO
10	tuổi thọ cơ học		lần	10000
11	Thời gian ngắt dòng điện ngắn mạch định mức		lần	50
12	Điện áp hãm đóng định mức của máy đang vận hành		V	110,220
13	Điện áp hãm ngắt định mức của máy đang vận hành		V	110,220
14	tiếp xúc đột quỵ		mm	11±1
15	Vượt quá phạm vi (độ dài nén của sping tiếp xúc)		mm	3,5 ± 0,5
16	Khoảng thời gian khác nhau của ngắt ba pha và ngắt đóng		bệnh đa xơ cứng	¤2
17	Thời gian nhảy của tiếp điểm đóng ngắt		bệnh đa xơ cứng	¤2
18	Tốc độ phá vỡ trung bình		bệnh đa xơ cứng	0,9~1,2
19	Tốc độ đóng trung bình		bệnh đa xơ cứng	0,5~0,8
20	Thời gian mở cửa	Điện áp hoạt động tối đa Ubder	S	¤0,05
20	Thời gian mở cửa	Dưới điện áp hoạt động tối thiểu	S	¤0,08
21	Thời gian đóng cửa		s	0.1
22	Điện trở của mỗi vòng lặp chính pha		Î¼Î©	630–¤50 1250–¤45 1600–¤40
23	Liên hệ giới hạn ersion		mm	3

Bộ ngắt mạch chân không loại cực nhúng thời gian Cấu trúc của bộ ngắt mạch chân không

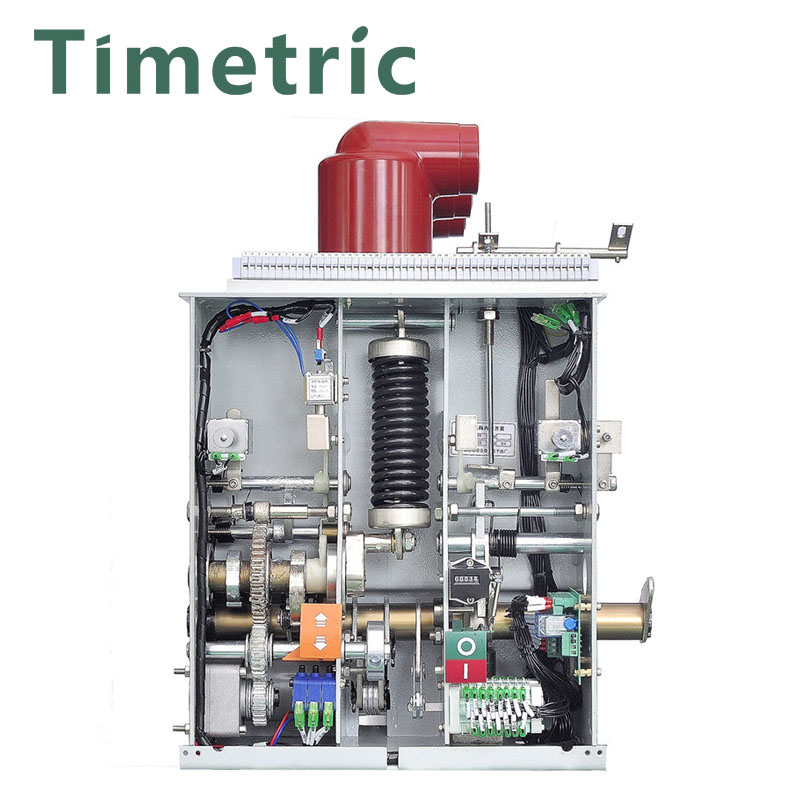

Bộ ngắt mạch chân không loại cực nhúng bao gồm buồng dập tắt hồ quang chân không, cơ cấu vận hành, cơ cấu truyền động và khung gầm. Dập tắt hồ quang chân không bao gồm tiếp điểm tĩnh, tiếp điểm động, vỏ che chắn, vỏ, ống thổi, ống bảo vệ, thanh dẫn điện, tấm che đầu, v.v., như trong hình. Khoảng cách ngắt kết nối giữa các tiếp điểm hoạt động và tĩnh của máy cắt chân không 10kV thường là 10 ~ 15mm
