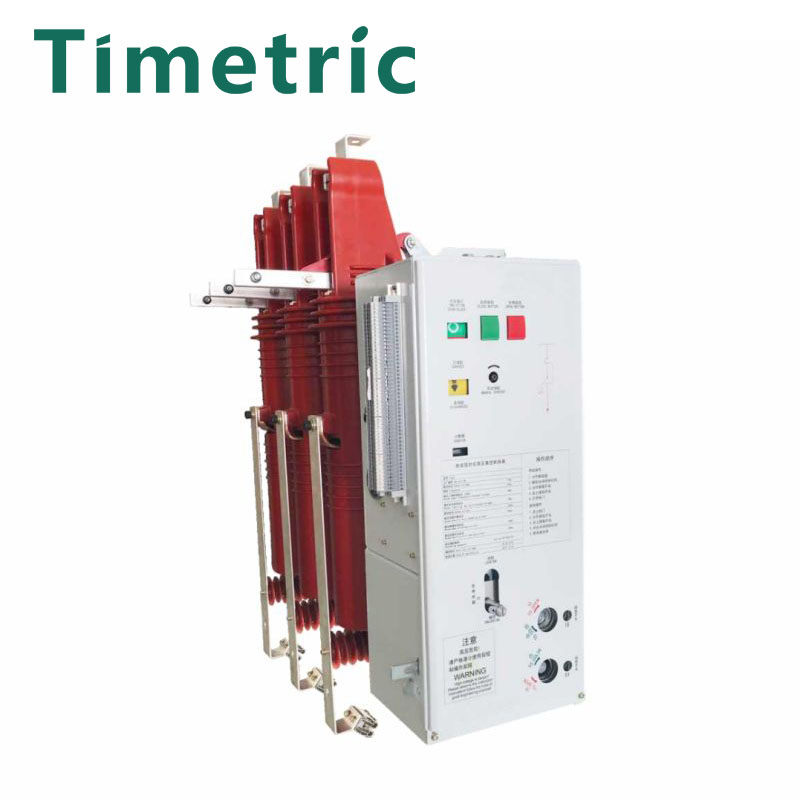

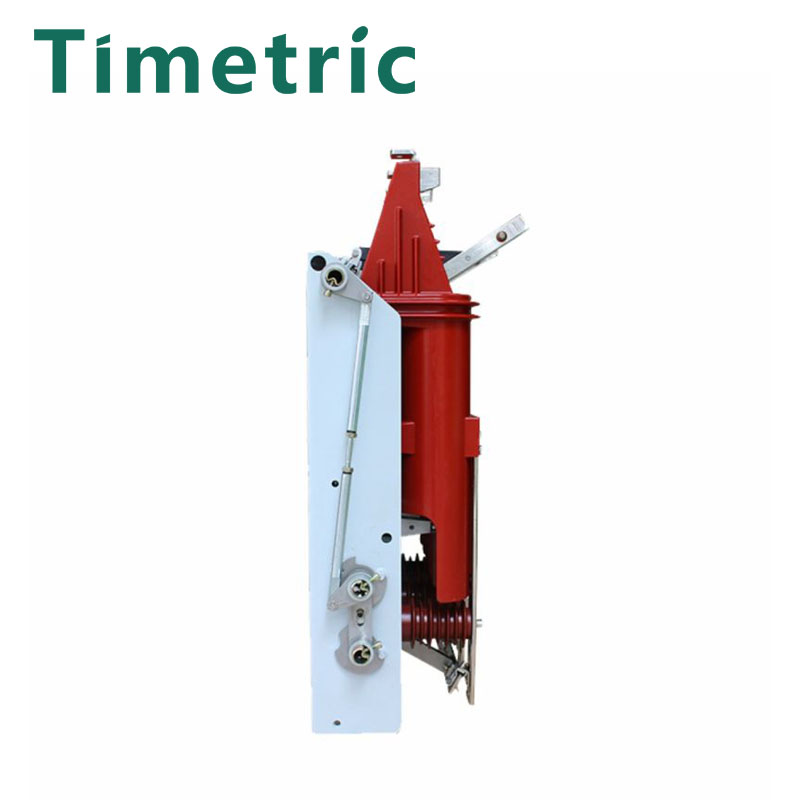

Máy cắt chân không ba trạm điện áp cao trong nhà

Cảm ơn bạn đã lựa chọn sản phẩm mới nhất của chúng tôi, Máy cắt chân không ba trạm điện áp cao trong nhà. Sản phẩm của chúng tôi không chỉ có giá cả phải chăng mà còn có chất lượng tuyệt vời. Trong quá trình sản xuất, chúng tôi kiểm soát chặt chẽ mọi liên kết để đảm bảo chất lượng cao của sản phẩm. Ngoài ra, chúng tôi cũng cung cấp hỗ trợ kỹ thuật hạng nhất. Chúng tôi tin tưởng chắc chắn rằng trong sự phát triển trong tương lai, nhóm của chúng tôi sẽ tiếp tục làm việc chăm chỉ và chung tay với mọi tầng lớp xã hội để đạt được mục tiêu cùng có lợi và đôi bên cùng có lợi.

Gửi yêu cầu

Mô tả Sản phẩm

Tổng quan về sản phẩm

Máy cắt chân không ba trạm điện áp cao trong nhà có các đặc tính cơ và điện tuyệt vời, cơ chế đáng tin cậy và ổn định, tuổi thọ cao. Mạch chính sử dụng cực bịt kín chắc chắn, giúp cải thiện khả năng thích ứng với môi trường và độ tin cậy cách điện của bộ ngắt mạch. Hiệu suất cơ và điện tử đáng tin cậy cũng như tuổi thọ cơ và điện tử kéo dài giúp cho bộ ngắt mạch không cần bảo trì trở nên khả thi. Nó có thể được sử dụng trong hệ thống điện 3,6-12kV, làm thiết bị lưới điện, bộ điều khiển hộp bảo vệ thiết kế nguồn cho các doanh nghiệp công nghiệp và khai thác mỏ, phù hợp với nhiều loại tải khác nhau và hoạt động thường xuyên, nhiều lần để ngắt mạch những dịp hiện tại. Sản phẩm có thiết bị khóa liên động cơ và điện hoàn hảo, có độ ổn định và độ tin cậy khi vận hành cao, đảm bảo an toàn cho người vận hành và thiết bị, đảm bảo an toàn về điện.

◇ Sử dụng công nghệ cực kín.

◇ Sản phẩm áp dụng thiết kế mô-đun: cấu trúc khung, công tắc cách ly tích hợp, bộ ngắt mạch chân không kín, công tắc nối đất, cảm biến, cơ cấu khóa liên động, cơ chế vận hành là một trong những sản phẩm điện cao áp thu nhỏ hiệu suất cao.

◇ Kích thước của tủ thích ứng là (500 x 1000 x 1800)mm

◇ Công tắc cách ly quay có vết nứt rõ ràng sau khi mở. Có một khóa liên động cơ học cưỡng bức giữa công tắc cách ly, cầu dao và công tắc nối đất để ngăn chặn hoạt động sai.

◇ Bộ ngắt mạch áp dụng cơ chế vận hành mô-đun, có thể thay thế hoặc sửa chữa độc lập, khả năng thay thế tốt. Nó có thể được vận hành thủ công hoặc có thể chọn hoạt động lưu trữ năng lượng AC và DC để đạt được điều khiển từ xa.

◇ Cửa tủ và công tắc nối đất được thiết kế với kết cấu khóa liên động chắc chắn đảm bảo an toàn cho người vận hành.

định nghĩa sản phẩm

Điều kiện môi trường

◇ Nhiệt độ môi trường: -25oC +40oC;

◇ Độ ẩm tương đối: giá trị trung bình hàng ngày <95%, trung bình hàng tháng <90%;

◇ Độ cao: không cao hơn 1000m;

◇ Cường độ địa chấn: không quá 8 độ:

◇ Nơi sử dụng: không có nguy cơ cháy nổ, rung động và ô nhiễm hóa học, bạo lực.

◇ Điều kiện sử dụng độ cao trên 1000 mét

◇ Ở độ cao hơn 1.000 mét. Mật độ không khí giảm tương đối sẽ ảnh hưởng đến hệ số bảo vệ của thiết bị.

◇ Người dùng phải tính toán khi chọn công tắc.

◇ Phương pháp tính toán được đề xuất:

Tìm độ cao H của vị trí đã chỉ định, tính (công thức 1) hệ số độ cao liên quan Ka theo quy định của GB311.1, nhân điện áp chịu xung sét và điện áp chịu tần số nguồn của công tắc với Ka, giá trị thu được là thông số chịu được điện áp phải đạt được khi sử dụng công tắc ở độ cao H, đồng thời trong môi trường dưới 1000 mét.

Thông số kỹ thuật chính

Nội dung	Đơn vị	Giá trị
Điện áp định mức	kV	12
Điện áp chịu được tần số nguồn trong thời gian ngắn định mức: pha/gãy		42
Điện áp chịu xung sét định mức (cực đại): pha/gãy		75/85
Tần số nguồn mạch thứ cấp chịu được điện áp (1 phút)	V	2000
Tần số định mức	Hz	50
Đánh giá hiện tại	A	630 1250
Dòng điện ngắn mạch định mức	kA	20	25	31.5
Dòng điện chịu được đỉnh định mức	kA	50	63	80
Dòng điện đóng ngắn mạch định mức	kA	50	63	80
Dòng điện chịu được thời gian ngắn định mức 4s	kA	20	25	31.5
Thời lượng hiện tại chịu được thời gian ngắn định mức	S	4
Dòng điện ngắt mạch tụ điện đơn/back-to-back định mức	A	630/400
Các dãy tụ điện định mức đóng dòng khởi động	kA	12,5(tần số không lớn hơn 1000Hz)
Số lần dòng ngắn mạch định mức bị đứt	thời gian	30
Tuổi thọ cơ học (công tắc ngắt/ngắt/công tắc nối đất)		3000/10000/3000
Độ dày tích lũy hao mòn cho phép của các tiếp điểm động và tĩnh	mm	3
Điện áp hoạt động đóng định mức	V	AC24/48/110/220 DC24/48/110/220
Điện áp hoạt động mở định mức
Điện áp định mức của động cơ lưu trữ năng lượng	V	AC24/48/110/220 DC24/48/110/220
Công suất định mức của động cơ lưu trữ năng lượng	W	70
Thời gian lưu trữ năng lượng	S	15
Khoảng cách mở liên hệ	mm	9±1
đi quá xa		3,5±1
Thời gian đóng liên hệ bị trả lại	bệnh đa xơ cứng	2
Phân chia ba pha và kết thúc là khác nhau		2
Thời gian chuyển mạch (điện áp định mức)		40
Thời gian đóng (điện áp định mức)		60
Tốc độ mở trung bình (phút tiếp xúc ~ 6mm)	bệnh đa xơ cứng	0,9～1,3
Tốc độ đóng trung bình (6 mm ~ tiếp điểm vừa đóng)		0,5 ～ 1,1
Biên độ phục hồi mở liên hệ	mm	2
Áp lực đóng tiếp điểm	N	2400±200(20-25kA)3100+200(31.5kA)
Trình tự vận hành định mức		O-0,3s-CO-180s-CO
