Bộ ngắt mạch 145kv 132kv Sf6

khoản mục:Bộ ngắt mạch 150kv 145kv 132kv Sf6
Hiệu suất dập tắt hồ quang tuyệt vời: Khí SF6 có hiệu quả cao trong việc dập tắt hồ quang.
Cấu trúc nhỏ gọn: Thiết kế đơn giản và tiết kiệm không gian.
Hiệu suất mở tốt: Cung cấp hoạt động đáng tin cậy với hiệu suất cân bằng.
Thiết kế kín: Giảm tiếng ồn hoạt động đáng kể.
Yêu cầu bảo trì thấp: Giảm thiểu khối lượng công việc kiểm tra và bảo trì.

Gửi yêu cầu

Mô tả Sản phẩm

khoản mục:Bộ ngắt mạch 150kv 145kv 132kv Sf6

Bộ ngắt mạch này sử dụng nguyên lý dập tắt hồ quang tự năng lượng, cho phép giảm đáng kể đường kính và trọng lượng của xi lanh áp suất. Nhờ đó, công việc vận hành được giảm thiểu, giúp việc sử dụng cơ cấu vận hành lò xo trở nên khả thi.

Các tính năng chính:

Mỗi bộ ngắt mạch bao gồm ba cực đơn và ba cơ cấu lò xo được gắn trên ba giá đỡ.

Nó có thể thực hiện cả hoạt động một cực và liên kết điện ba cực.

Cơ cấu vận hành lò xo được lắp ở bên cạnh giá đỡ.

Hệ thống điều khiển điện được đặt trong hộp cơ chế.

Cấu trúc thiết kế:

Phần trên: Chứa buồng dập hồ quang ngắt đơn.

Phần giữa: Có ống bọc sứ để cách nhiệt.

Phần dưới: Bao gồm các bộ phận để bịt kín, lò xo mở và bộ đệm.

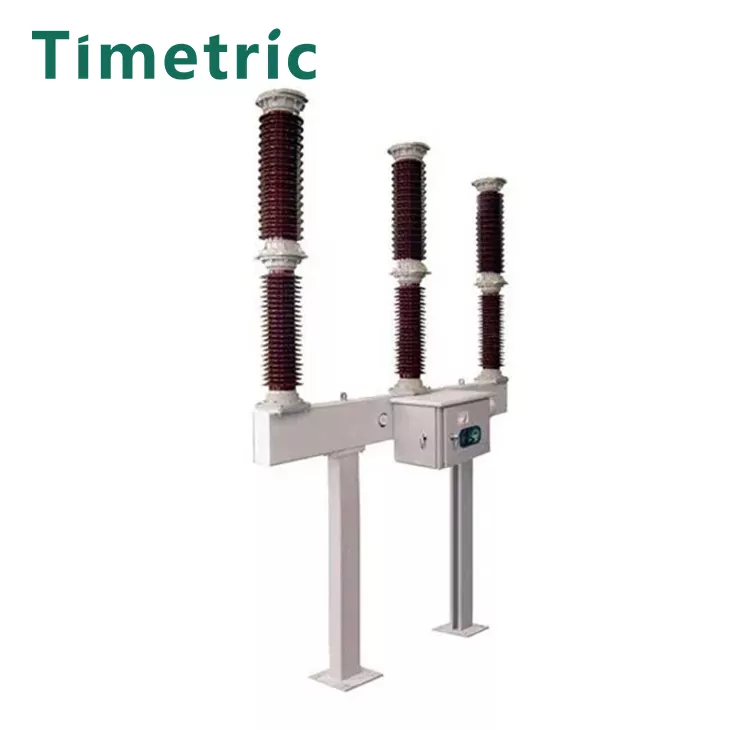

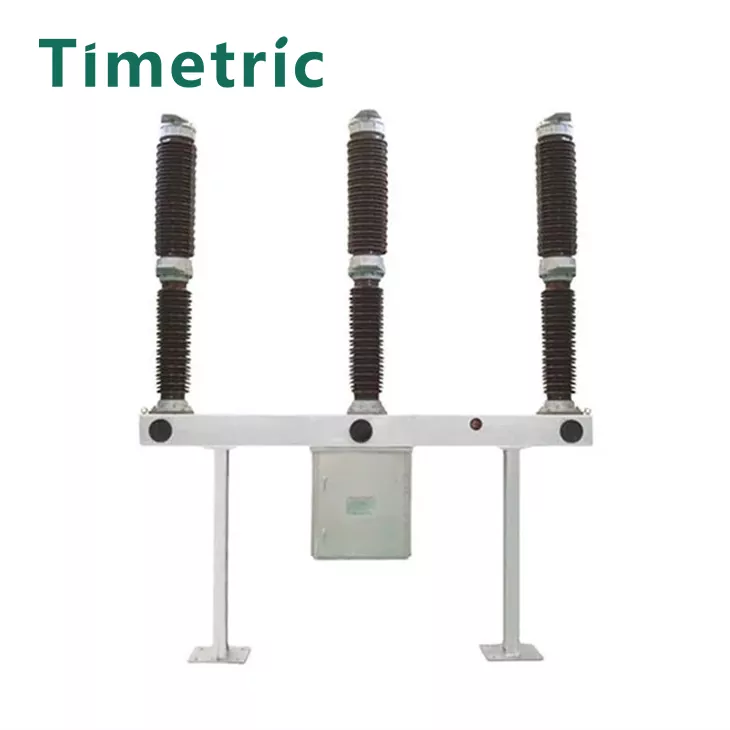

Mô tả mẫu

Thông số kỹ thuật chính

Số seri	tham số		Đơn vị	Giá trị
Số seri	tham số		Đơn vị	LW30-126W/T3150-40	LW30-126W/T4000-40(H)
1	Môi trường áp dụng			Khả năng áp dụng ở các vùng núi cao bình thường
2	Điện áp định mức		kV	110/126/132/145
3	Tần số định mức		Hz	50(60)
4	Đánh giá hiện tại		A	3150
5	hệ số mở đầu tiên			1.5
6	Dòng điện cắt ngắn mạch định mức Ik		kA	40 /31,5
7	Dòng điện ngắn mạch định mức (giá trị đỉnh)		kA	100/80
8	Dòng điện chịu ngắn mạch định mức		kA	40 /31,5
9	Dòng điện chịu được đỉnh định mức		kA	100/80
10	Thời gian ngắn mạch định mức		S	4
11	Dòng điện ngắt ngoài bước định mức		kA	8/10
12	Dòng điện ngắt sự cố vùng gần		kA	90% TÔI, 75% TÔI
13	Dòng điện chuyển mạch sạc định mức		A	31.5
14	Trình tự hoạt động danh nghĩa			0-0,3S-C0-180S-C0
15	Điện trở mạch chính		µΩ	65
16	Tuổi thọ cơ khí		hạng hai	6000 hoặc 10000
17	mức độ nhiễu sóng vô tuyến		µV	500
18	Khoảng cách đường rò	giữa các vết gãy	mm	3906/3150
18	Khoảng cách đường rò	xuống đất	kg	3906/3150

Cấu trúc và kích thước lắp đặt

Nguyên nhân có thể gây ra sự cố mạch điện

Sự cố cách điện:

Sự hư hỏng của vật liệu cách điện do tuổi thọ, độ ẩm hoặc ô nhiễm có thể dẫn đến hồ quang hoặc đoản mạch.

Lỗi cơ khí:

Các vấn đề với cơ chế vận hành (ví dụ: lò xo hoặc thanh liên kết) có thể khiến cầu dao không hoạt động bình thường.

Rò rỉ khí:

Thất thoát khí SF6 do rò rỉ có thể làm giảm khả năng dập hồ quang và dẫn đến hỏng mạch điện.

Quá tải điện:

Dòng điện quá mức có thể gây ra hiện tượng quá nhiệt và làm hỏng các linh kiện trong mạch.

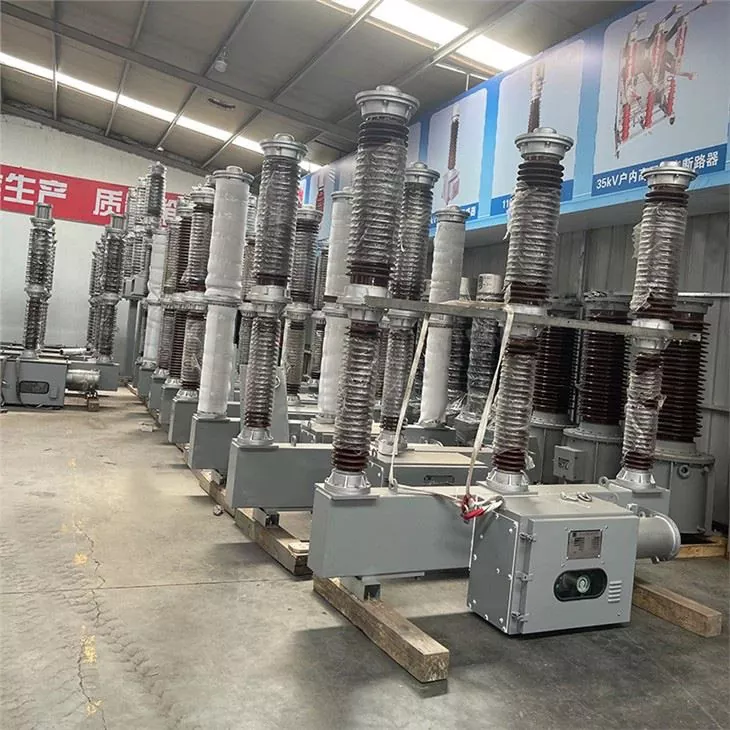

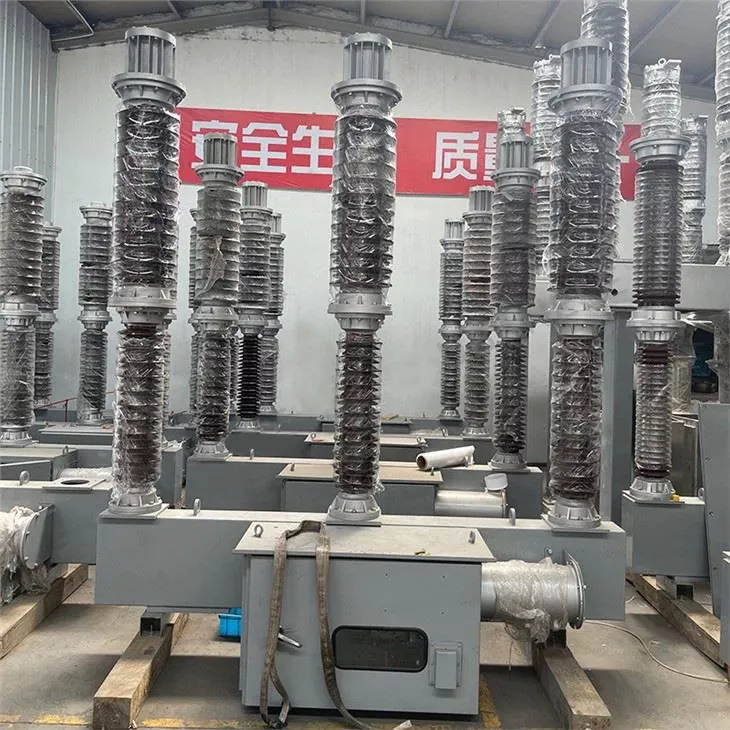

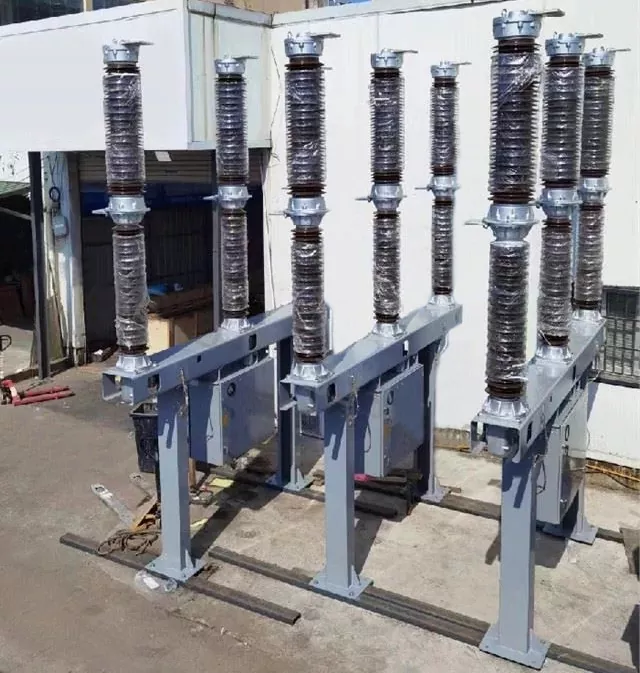

Sản phẩm Ảnh Thật

Câu hỏi thường gặp

Câu 1: Chức năng của cầu dao SF6 là gì?

A1:Chức năng chính là bảo vệ hệ thống điện bằng cách ngắt dòng điện sự cố và cách ly các phần của mạch khi có sự cố.

Q2：Nguyên lý dập tắt hồ quang tự năng lượng hoạt động như thế nào?
A2：Nguyên lý này sử dụng năng lượng từ chính hồ quang điện để giúp dập tắt nó, giảm nhu cầu về các cơ chế lớn bên ngoài và cho phép thiết kế nhỏ gọn hơn.

Q3：Những biện pháp bảo trì nào là cần thiết cho cầu dao SF6?
A3：Các biện pháp thực hành chính bao gồm kiểm tra thường xuyên áp suất khí, kiểm tra rò rỉ, bảo trì các bộ phận cơ khí và kiểm tra hệ thống điều khiển điện.

Q4：Cầu dao SF6 có thể vận hành từ xa được không?
A4Y：es, chúng có thể được trang bị hệ thống điều khiển từ xa để vận hành và giám sát, nâng cao tính linh hoạt trong vận hành.
