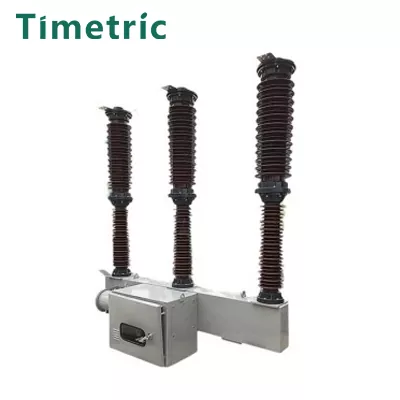

Bộ ngắt mạch lưu huỳnh Hexafluoride LW9-72.5

Mục: Bộ ngắt mạch lưu huỳnh hexafluoride LW9-72.5
Khí 1.SF6 mang đến khả năng dập tắt hồ quang điện vượt trội.
2. Bộ ngắt có cấu trúc đơn giản và kích thước nhỏ gọn, giúp dễ dàng lắp đặt.
3.Nó cung cấp hoạt động cân bằng với hiệu suất mở hiệu quả.
4. Thiết kế kín giảm thiểu tiếng ồn khi vận hành, đảm bảo hiệu suất yên tĩnh hơn.
5. Bộ ngắt mạch có khối lượng công việc kiểm tra và bảo trì thấp nên thân thiện với người dùng.

Gửi yêu cầu

Mô tả Sản phẩm

Bộ ngắt mạch lưu huỳnh hexafluoride LW9-72.5 là thiết bị điện cao áp ba pha AC 50Hz ngoài trời. Nó được thiết kế chủ yếu để bảo vệ các đường dây truyền tải và biến đổi điện, đồng thời nó cũng có thể đóng vai trò như một cầu dao buộc dây.

Các tính năng chính:

Hội ba pha:

Bộ ngắt mạch được lắp ráp thành một khối ba pha trên khung, có cơ cấu lò xo CT15.

Tùy chọn điều khiển:

Nó cho phép điều khiển thủ công các hoạt động ba pha tại chỗ cũng như điều khiển từ xa. Tuy nhiên, nó không hỗ trợ hoạt động một pha.

Cách nhiệt chất lượng cao:

Sử dụng khí lưu huỳnh hexafluoride (SF6) làm môi trường cách điện, cầu dao này mang lại mức cách điện cực cao. Ở áp suất 0,3 MPa, nó có thể dễ dàng vượt qua các thử nghiệm cách nhiệt khác nhau với mức an toàn đáng kể.

Cấu trúc đơn giản và hiệu suất niêm phong:

Bộ ngắt mạch có thiết kế đơn giản với khả năng bịt kín tốt. Buồng dập hồ quang, điện trở và thanh chống tạo thành một rào cản khí độc lập và độ ẩm thấp của khí SF6 giúp nâng cao độ tin cậy.

Dễ dàng cài đặt và bảo trì:

Cầu dao LW9-72.5 Sulfur hexafluoride được thiết kế để lắp đặt và bảo trì dễ dàng, không cần tháo rời các bộ phận bên trong để duy trì độ kín khí.

Mô tả mô hình

Môi trường làm việc:

Mục: Bộ ngắt mạch lưu huỳnh hexafluoride LW9-72.5 Điều kiện lắp đặt và vận hành

Tùy chọn lắp đặt:

Gắn bên

Gắn ở giữa

Phạm vi nhiệt độ môi trường xung quanh:

Giới hạn trên: +40°C

Giới hạn dưới: -30°C

Độ cao:

Tối đa: 2000m

(Đối với độ cao trên 2000m, mức cách điện định mức phải được tăng lên tương ứng)

Sức cản của gió:

Áp lực gió tối đa: 700 Pa (tương đương tốc độ gió 34 m/s)

Kháng địa chấn:

Cường độ động đất: lên tới 8 độ

Mức độ ô nhiễm:

Lớp I

Chênh lệch nhiệt độ tối đa hàng ngày:

Không quá 25°C

Thông số kỹ thuật chính

Số seri	tham số	Đơn vị	Giá trị
1	Điện áp định mức	kV	72.5
2	Đánh giá hiện tại	A	2500/3150
3	Dòng điện ngắn mạch định mức	kA	31,5/40
4	Dòng điện ngắn mạch định mức (giá trị đỉnh)	kA	80
5	Dòng chịu đựng ngắn hạn định mức	kA	31,5/40
6	Thời gian ngắn mạch định mức	S	4
7	Dòng điện chịu được đỉnh định mức (đỉnh)	kA	80
8	Dòng điện ngắt vùng gần	kA	31,5×75%
9	Dòng điện ngắt ngoài bước định mức	kA	31,5×25%
10	hệ số cực mở đầu tiên		1.5
11	Giờ mở cửa	S	0,03
12	Giờ giải lao	S	.00,06
13	Giờ đóng cửa	S	.10,15
14	chia thời gian	S	≥0,3
15	thời gian thống nhất	S	0.06
16	Khối lượng khí lưu huỳnh hexaflorua nạp vào máy cắt	kg	3.5
17	Tổng trọng lượng của bộ ngắt mạch	kg	1000
18	Tuổi thọ cơ khí	hạng hai	3000

Cấu trúc và kích thước lắp đặt

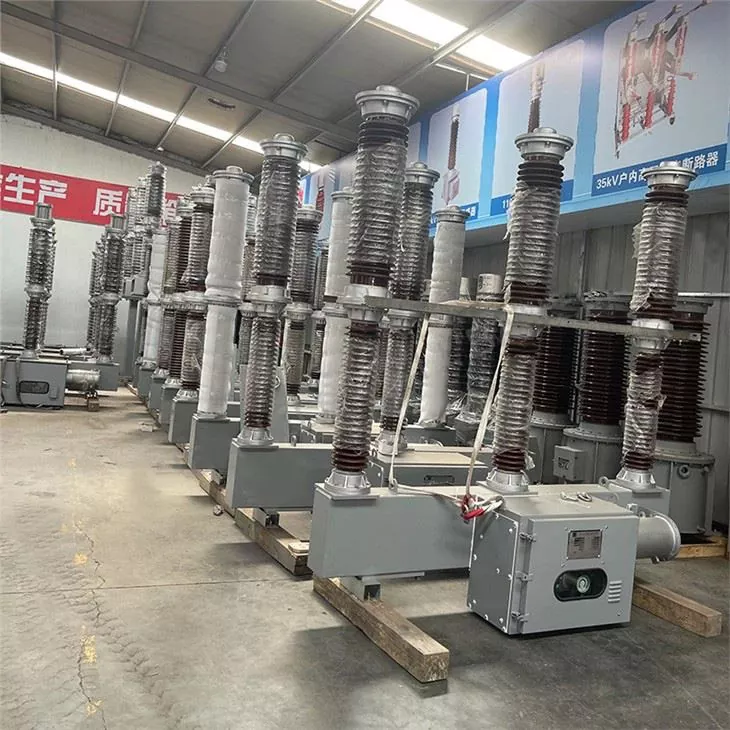

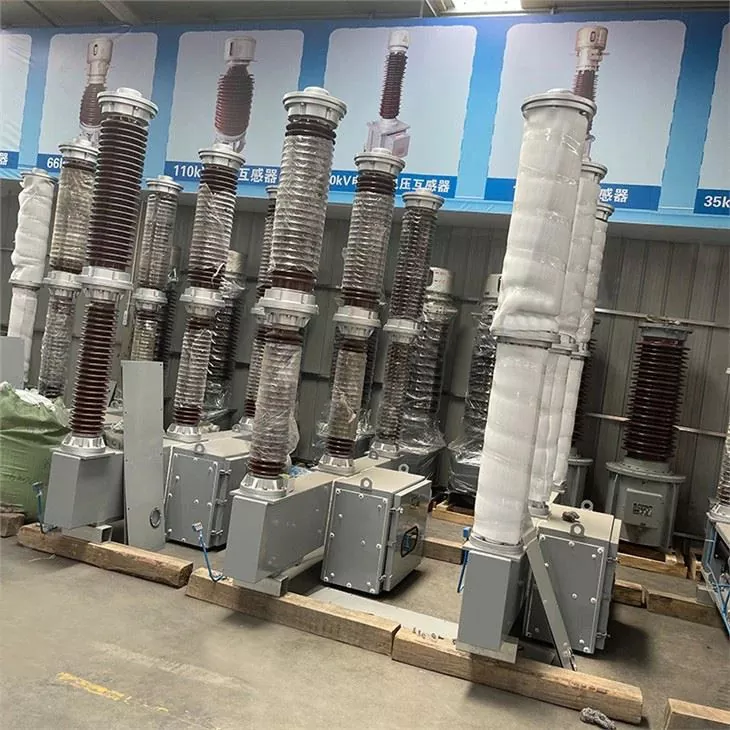

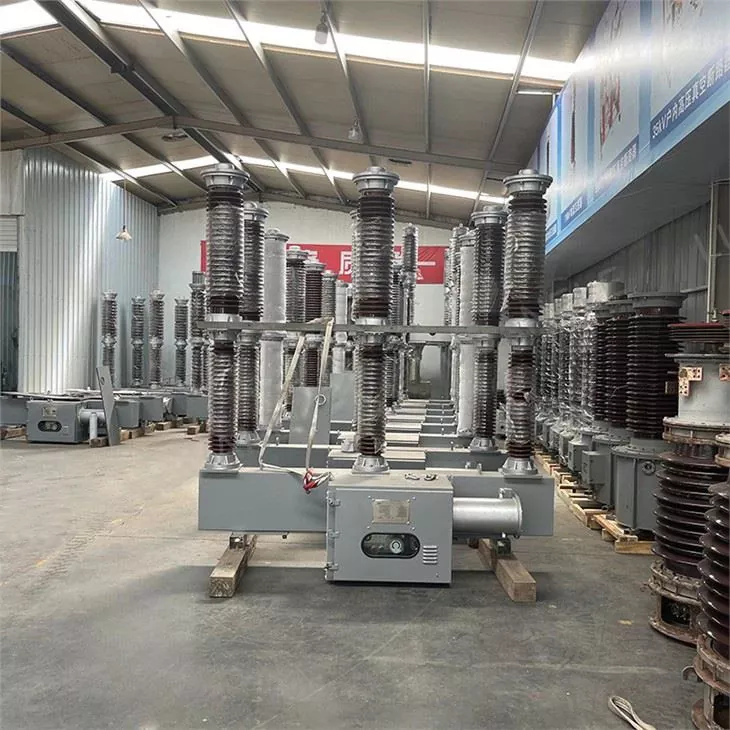

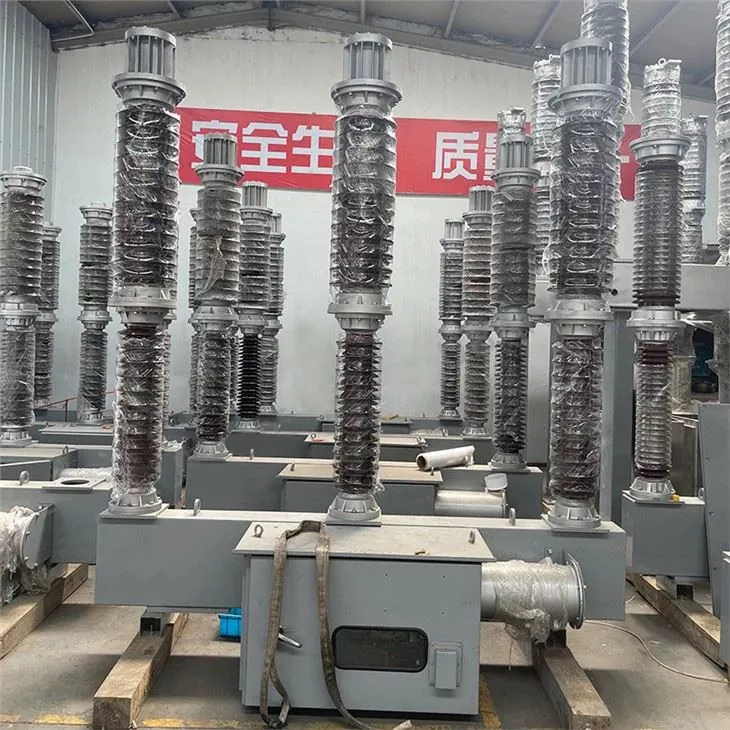

Sản phẩm Ảnh Thật

Câu hỏi thường gặp

Q1: Thời gian giao hàng hoặc vận chuyển là gì?

A1: Thời gian giao hàng phụ thuộc vào số lượng đặt hàng, thường trong vòng 20-30 ngày sau khi nhận được khoản thanh toán tạm ứng.

Câu hỏi 2: Điện áp định mức của bộ ngắt mạch lưu huỳnh hexafluoride LW9-72.5 là bao nhiêu?

A2: Điện áp định mức là 72,5 kV và 66 kV.

Câu 3: Làm thế nào để bạn kiểm soát chất lượng?

A3: Chúng tôi có đội ngũ QC chuyên nghiệp tuân theo nguyên tắc Quản lý chất lượng toàn diện (TQM) để đảm bảo chất lượng. Mỗi bước đều tuân thủ các tiêu chuẩn và chúng tôi sẽ cung cấp ảnh hoặc video để bạn tham khảo.
