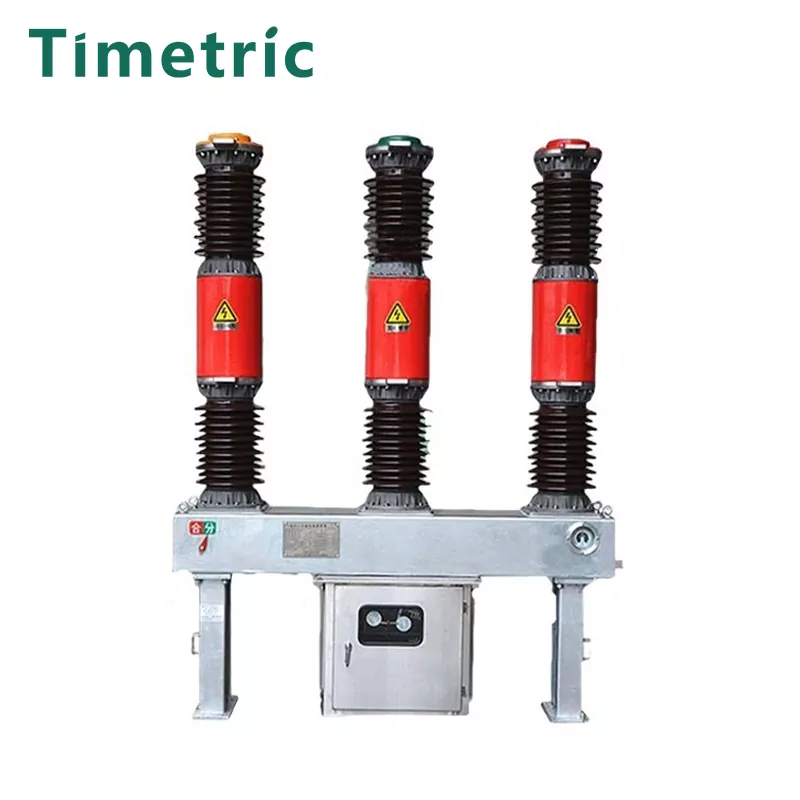

Bộ ngắt mạch 33 kV SF6

Mục: Bộ ngắt mạch 33 kV SF6

Hiệu suất mở cửa mạch điện lưu thông mạch SF6 33KV / 36kV với bộ ngắt khí có áp lực, đảm bảo thời gian đốt ARC ARC và tuổi thọ điện.

Đặc điểm chính:

Cấu trúc cột sứ:

1. Có thiết kế ba pha riêng biệt.

2. Bao gồm một buồng ngắt khí áp lực cho mỗi pha.

3. Ba giai đoạn được kết nối với nhau thông qua các ống đồng để phân bố khí đồng đều.

Các thành phần chính:

1. Bình sứ sứ.

2. Máy biến áp hiện tại.

3. Interupter.

4. Adsorber.

5. Hộp truyền.

6. Kết nối thanh.

7. Khung dưới cùng.

8. Cơ chế vận hành lò xo.

Mô tả mô hình

Thông số kỹ thuật chính

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch 33 kV SF6

Bộ ngắt mạch SF6 33kV / 36kV được thiết kế để hoạt động hiệu quả trong các điều kiện môi trường sau:

Phương pháp cài đặt:

Gắn bên hoặc gắn giữa.

Nhiệt độ xung quanh:

Giới hạn trên: +40 ° C.

Giới hạn thấp hơn: -30 ° C.

Độ cao:

Thích hợp cho độ cao ≤2000m.

Đối với độ cao trên 2000m, mức cách nhiệt định mức phải được điều chỉnh cho phù hợp.

Áp lực gió:

Không vượt quá 700Pa (tương đương với tốc độ gió là 34m/s).

Kháng chiến địa chấn:

Được thiết kế để chịu được các trận động đất có cường độ lên tới 8 độ.

Mức độ ô nhiễm:

Thích hợp mức độ ô nhiễm tôi.

Chênh lệch nhiệt độ hàng ngày:

Sự thay đổi tối đa không được vượt quá25 ° C.

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch 33 kV SF6

Sự suy giảm hoặc ô nhiễm khí SF6

Áp suất SF6 thấp: Nếu áp suất khí SF6 giảm xuống dưới mức yêu cầu, nó có thể làm tổn hại đến cường độ điện môi và khả năng gián đoạn của bộ ngắt mạch.

Ô nhiễm độ ẩm: Sự hiện diện của độ ẩm trong SF6 có thể làm suy giảm các đặc tính cách điện của nó và dẫn đến theo dõi hồ quang hoặc thậm chí phân tích nội bộ.

Rò rỉ khí: Rò rỉ trong bộ ngắt hoặc con dấu có thể dẫn đến mất áp lực khí, dẫn đến thất bại trong gián đoạn mạch.

Thất bại cơ học

Cơ chế lò xo trục trặc: Nếu cơ chế lò xo được sử dụng để vận hành bộ ngắt không thành công, nó có thể ngăn bộ ngắt mở hoặc đóng đúng cách.

Các liên hệ bị mòn hoặc bị hỏng: Theo thời gian, các tiếp điểm ngắt có thể bị mòn, dẫn đến hiệu suất kém hoặc không mở mạch dưới tải.

Cơ chế truyền bị lỗi: Các vấn đề trong hộp truyền hoặc thanh kết nối có thể cản trở hoạt động của bộ ngắt, dẫn đến sự cố.

Các vấn đề về điện

Arcing: Vòng cung không đủ dập tắt do áp lực hoặc ô nhiễm khí SF6 kém có thể gây ra arcing duy trì, điều này có thể làm hỏng các tiếp điểm và làm gián đoạn buồng.

Thoong mạch hoặc quá tải: Quá tải hoặc các lỗi bên ngoài (ví dụ: các mạch ngắn) có thể dẫn đến bộ ngắt không thể vượt qua hoặc gây ra nhiệt quá mức và thiệt hại cho bên trong.

Vượt qua không chính xác: Thất bại trong cuộn dây vấp, rơle hoặc mạch bảo vệ có thể ngăn bộ ngắt phát hiện lỗi hoặc phản hồi chính xác.

Các yếu tố môi trường

Nhiệt độ cực đoan: nhiệt quá mức hoặc lạnh bên ngoài phạm vi hoạt động được chỉ định có thể ảnh hưởng đến hiệu suất của bộ ngắt, đặc biệt là áp suất khí và các thành phần cơ học.

Các rung động địa chấn: Những rung động quá mức từ các trận động đất gần đó có thể phá vỡ hoạt động của bộ ngắt, đặc biệt nếu cấu trúc không được gắn hoặc bảo vệ đúng cách.

Sự tích tụ chất gây ô nhiễm: Bụi, bụi bẩn và các chất gây ô nhiễm môi trường khác có thể tích lũy, ảnh hưởng đến các tính chất cách điện và chức năng cơ học của bộ ngắt.

Bảo trì hoặc hoạt động không đúng

Thiếu bảo trì thường xuyên: Không thực hiện kiểm tra thường xuyên, kiểm tra áp suất khí và kiểm tra cơ học có thể dẫn đến hao mòn hoặc lỗi không bị phát hiện.

Lỗi của con người: Cài đặt không chính xác, thiết lập điều chỉnh hoặc sai lầm hoạt động có thể dẫn đến hoạt động không đúng của bộ ngắt.

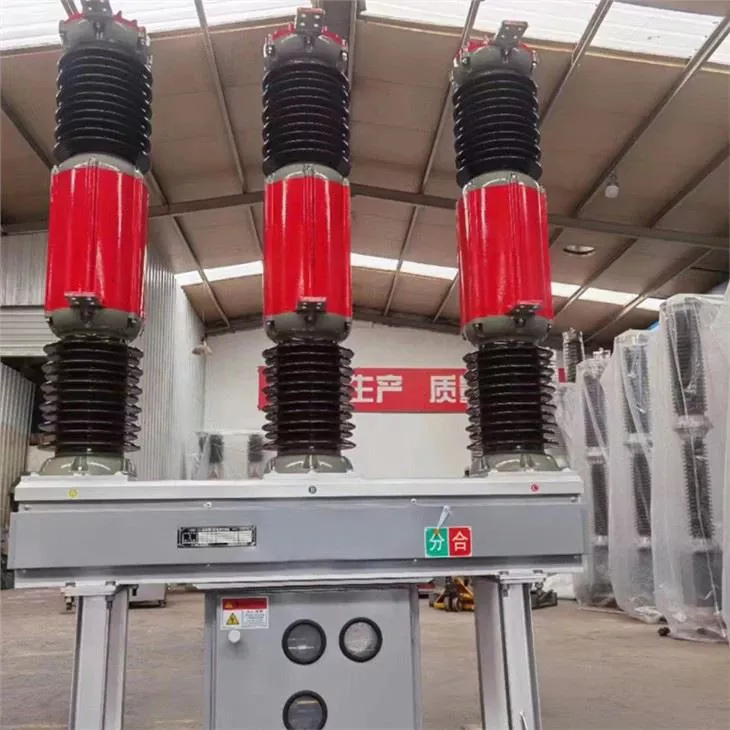

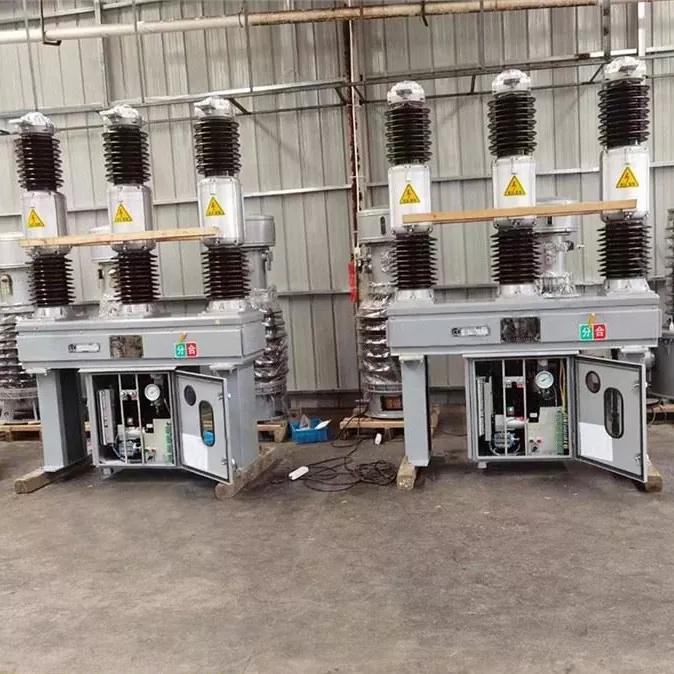

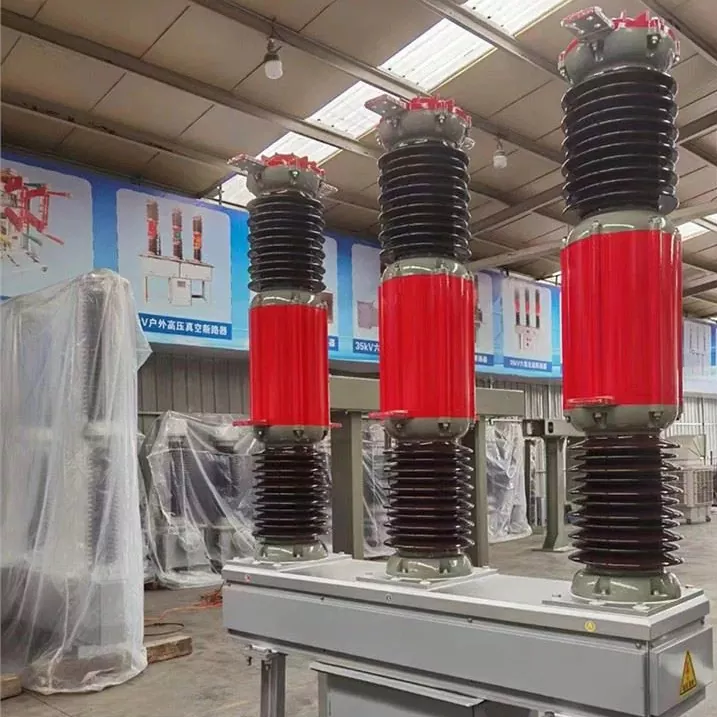

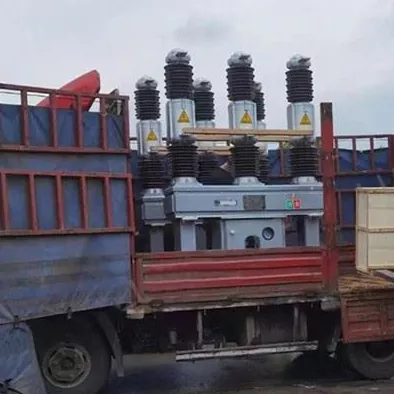

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Q1: Nguyên tắc hoạt động của bộ ngắt mạch SF6 33kV / 36kV là gì?
A1: Bộ ngắt mạch SF6 33KV / 36kV sử dụng khí lưu huỳnh hexafluoride (SF6) làm môi trường gián đoạn. Khí SF6 cung cấp các đặc tính điện môi tuyệt vời và khả năng làm việc hồ quang. Khi xảy ra lỗi, bộ ngắt mở và khí được điều áp để dập tắt vòng cung, đảm bảo hoạt động hiệu quả và bảo vệ hệ thống điện.

Câu 2: Điện áp định mức của bộ ngắt mạch SF6 33kV / 36kV là bao nhiêu?
A2: Điện áp định mức của bộ ngắt mạch SF6 33KV / 36kV thường là 33kV hoặc 36kV, được thiết kế để sử dụng trong các hệ thống năng lượng điện áp trung bình.

Câu 3: Khí SF6 đóng góp cho hiệu suất của bộ ngắt mạch như thế nào?
Khí A3: SF6 có cường độ điện môi vượt trội, gấp 2-3 lần so với không khí. Nó cũng có các thuộc tính xuất sắc tuyệt vời, giúp dập tắt vòng cung nhanh chóng khi bộ ngắt mở ra. Điều này cho phép bảo vệ đáng tin cậy và hiệu quả hơn các hệ thống điện trong điều kiện lỗi.

Câu 4: Bảo trì nào là cần thiết cho bộ ngắt mạch SF6 33kV / 36kV?
A4: Bộ ngắt mạch SF6 33KV / 36kV yêu cầu bảo trì thường xuyên để đảm bảo chức năng tiếp tục của nó. Các nhiệm vụ chính bao gồm:

· Theo dõi áp suất khí SF6 và đảm bảo không bị rò rỉ.

· Kiểm tra hoạt động cơ học của cơ chế lò xo.

· Kiểm tra các liên hệ ngắt cho hao mòn.

· Làm sạch và kiểm tra các bộ phận bên ngoài để đảm bảo không có chất gây ô nhiễm môi trường ảnh hưởng đến hiệu suất.
