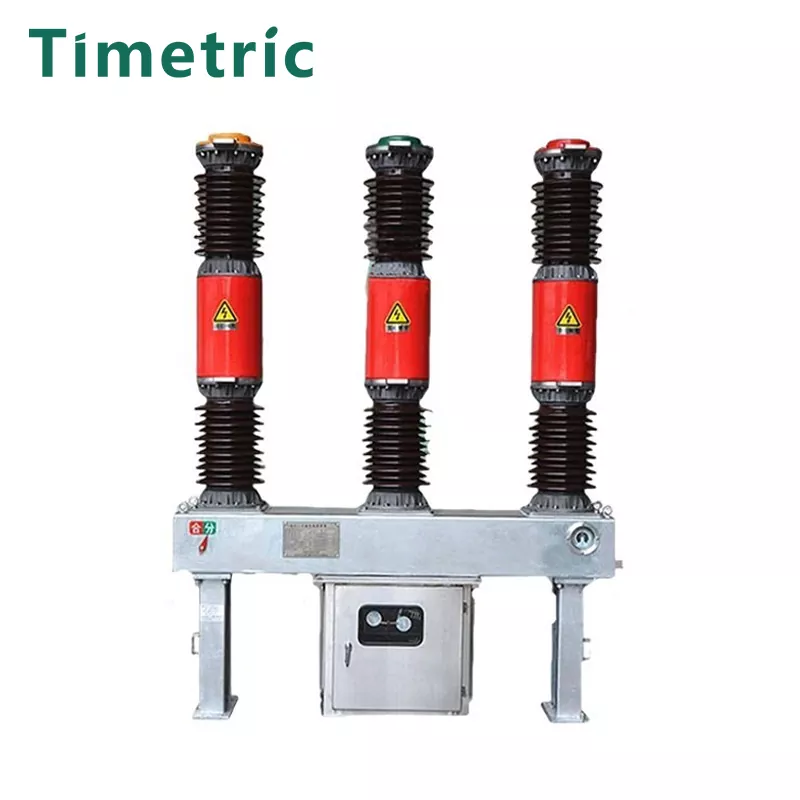

Mạch SF6 36,5kV 33KV

Mục: Bộ ngắt mạch SF6 40,5kV 36kV
SF6 Gas: Cung cấp hiệu suất dập tắt hồ quang tuyệt vời.
Cấu trúc đơn giản và kích thước nhỏ gọn.
Hiệu suất mở đầu: Đảm bảo hoạt động cân bằng.
Bộ ngắt mạch niêm phong: hoạt động với tiếng ồn tối thiểu.
Kiểm tra thấp và khối lượng công việc bảo trì.

Gửi yêu cầu

Mô tả Sản phẩm

Mục: Bộ ngắt mạch SF6 40,5kV 36kV

Bộ ngắt mạch SF6 40,5kV, 33kV và 36kV được thiết kế cho các hệ thống truyền và phân phối điện và phân phối điện AC 50Hz, 35kV. Nó phục vụ như một thiết bị điều khiển và bảo vệ và cũng có thể được sử dụng như một bộ ngắt mạch buộc hoặc để chuyển đổi các ngân hàng tụ điện.

Đặc điểm của khí SF6:

Mật độ: Khí SF6 nặng hơn 5,135 lần so với không khí.

Điểm sôi: -60 ° C ở áp suất khí quyển.

Tính ổn định hóa học: Dưới 150 ° C, SF6 vẫn trơ về mặt hóa học và không phản ứng với kim loại, nhựa hoặc các vật liệu khác trong bộ ngắt mạch.

Phân hủy hồ quang: Khi bị phân hủy dưới nhiệt độ cao của ARC, SF6 nhanh chóng tổng hợp sau khi tuyệt chủng ARC, không có hàm lượng carbon và không có nguy cơ oxy hóa do tiếp xúc với không khí.

Sức mạnh điện môi:

Ở 1 ATM, SF6 có cường độ điện môi gấp 2-3 lần.

Ở 3 ATM, cường độ điện môi của nó có thể đáp ứng hoặc vượt quá các loại dầu cách điện truyền thống.

Hiệu suất gián đoạn: SF6 có khả năng gián đoạn đặc biệt, gấp 100 lần không khí trong buồng mở cơ bản. Khi dòng ARC gần bằng không, một lõi nhiệt độ cao trong cột ARC được bao gồm bởi một lớp không dẫn điện, giúp tăng cường độ điện môi của khoảng cách hồ quang phục hồi nhanh chóng sau khi dòng điện vượt qua 0.

Mô tả mô hình

Thông số kỹ thuật chính

KHÔNG.	LTEM		Đơn vị	Dữ liệu
1	Được đánh giá	điện áp	KV	40.5
	Xếp hạng cách nhiệt mức độ	Lightning Impoct chịu được điện áp (Full Crest Valuel	KV	185
		Tần số điện chịu chịu được điện áp (IMIN)	KV	95
2	Xếp hạng hiện tại		A	1600 2000
3	Cuộc sống cơ học		Tiếp theo fime	3000
4	Áp lực định mức của áp suất khí lưu huỳnh hexafluoride ở mức 20 ℃)		MPA	0.50
5	Áp suất báo động/Áp suất chức năng tối thiểu (áp suất đo ở mức 20))		MPA	0,47/0,45
6 7	Dòng điện chuyển mạch ngắn được xếp hạng		các	25	31.5
	Dòng điện đóng ngắn mạch được xếp hạng (Đỉnh)		Các	63	80
8	Xếp hạng thời gian ngắn chịu được dòng điện (dòng ổn định nhiệt)		các	25	31.5
9	Xếp hạng thời gian ngắn chịu được dòng điện (dòng ổn định nhiệt)		các	60	80
10	Dòng điện chuyển mạch ngắn được xếp hạng		các	63	8
11	Số lượng tích lũy của thời gian chuyển đổi theo chuyển đổi ngắn mạch được xếp hạng		Thời gian	15	10
12	Thời lượng ngắn mạch được xếp hạng		S	4
13	Thời gian đóng cửa Lat đánh giá Oerating Voltagel		S	≤0.1
14	Thời gian chuyển đổi (tại hoạt động được xếp hạng Voltagel		S	≤0,06
15	Thứ tự hoạt động được xếp hạng			C-0.3S-CO-180S-Co
16	Xếp hạng mở và đóng cửa hàng phân tích Monomial Copacitor hiện tại			400
17	Trong rò rỉ		%năm	<1
18	(V/VI Hàm lượng nước của Sulfur Hexafluoride GOS (VA			≤150x10-9
19	Cơ chế vận hành lò xo CT14 với điện áp hoạt động định mức
	Cuộn dây đóng cửa, điện áp cuộn dây		V	IAC): 220 380 (DC): 48 110 220
	Điện áp động cơ lưu trữ năng lượng		V	IAC): 220 380 (DC): 110 220
20	Trọng lượng khí lưu huỳnh hexafluoride		Kg	8
21	Trọng lượng của bộ ngắt Circuil [cơ chế vận hành NCLUDING		Kg	1400

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch SF6 40,5kV 36kV

Điều kiện cài đặt và hoạt động

Phương pháp cài đặt: gắn bên, gắn giữa

Nhiệt độ không khí xung quanh:

Cao: + 40 ° 100

Thấp: -30 ° 100

Độ cao: ≤2000m (đối với độ cao trên 2000m, tăng mức cách nhiệt định mức cho phù hợp)

Áp lực gió: ≤700 pA (tương đương với tốc độ gió 34 m/s)

Cường độ địa chấn: lên đến 8 độ

Mức độ ô nhiễm: Lớp I

Biến đổi nhiệt độ tối đa hàng ngày: ≤25 ° C

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch SF6 40,5kV 36kV

Cách điện không đủ: suy giảm hoặc ô nhiễm vật liệu cách nhiệt có thể dẫn đến sự cố.

Độ ẩm: Sự xâm nhập của độ ẩm vào buồng khí SF6 có thể làm giảm cường độ điện môi và dẫn đến các lỗi.

Rò rỉ khí: Rò rỉ khí SF6 có thể làm giảm khả năng cách điện và gián đoạn.

Thất bại cơ học: Các bộ phận chuyển động bị mòn hoặc bị hư hỏng, chẳng hạn như các cơ chế trong bộ ngắt mạch, có thể làm giảm hoạt động.

Tiếp xúc xói mòn: Chuyển đổi thường xuyên có thể gây xói mòn các điểm tiếp xúc, giảm hiệu quả của bộ ngắt mạch.

Quá tải: Dòng điện quá mức vượt quá khả năng định mức có thể dẫn đến quá nóng và thiệt hại.

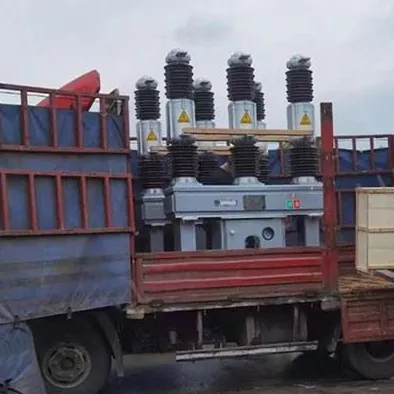

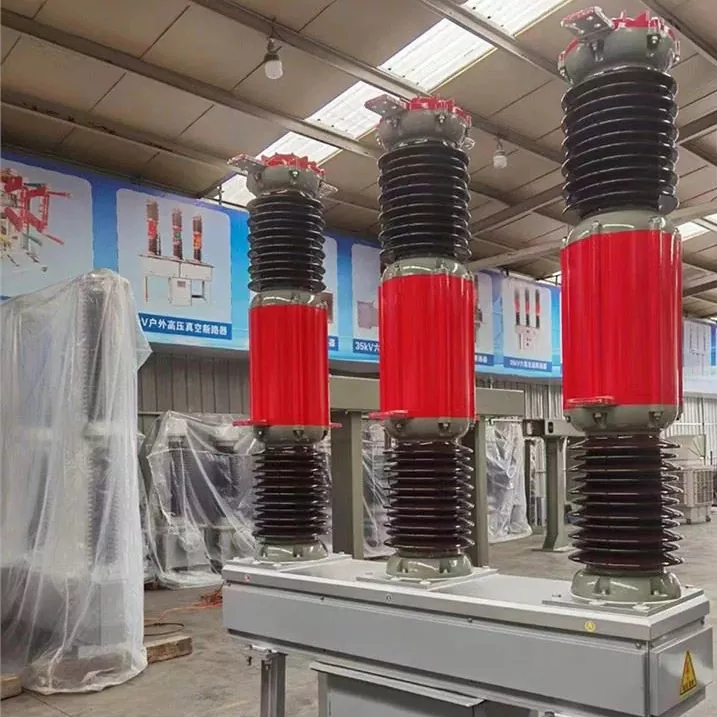

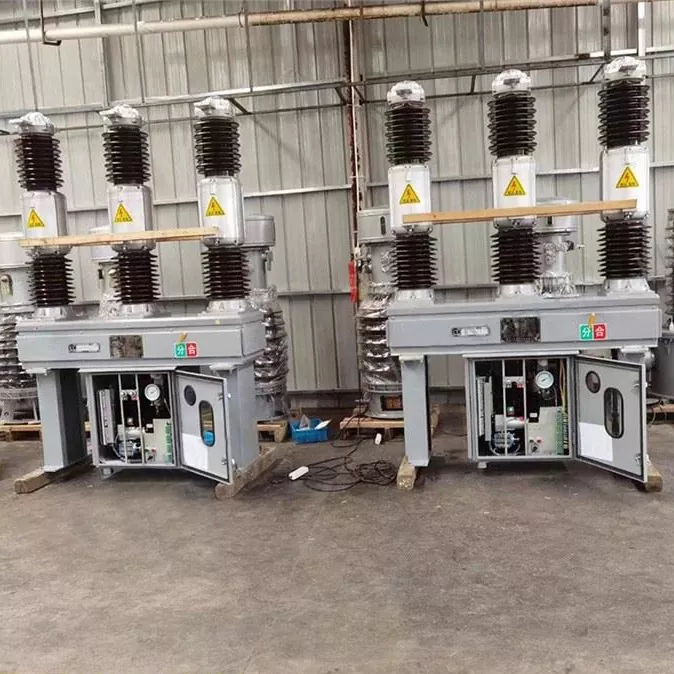

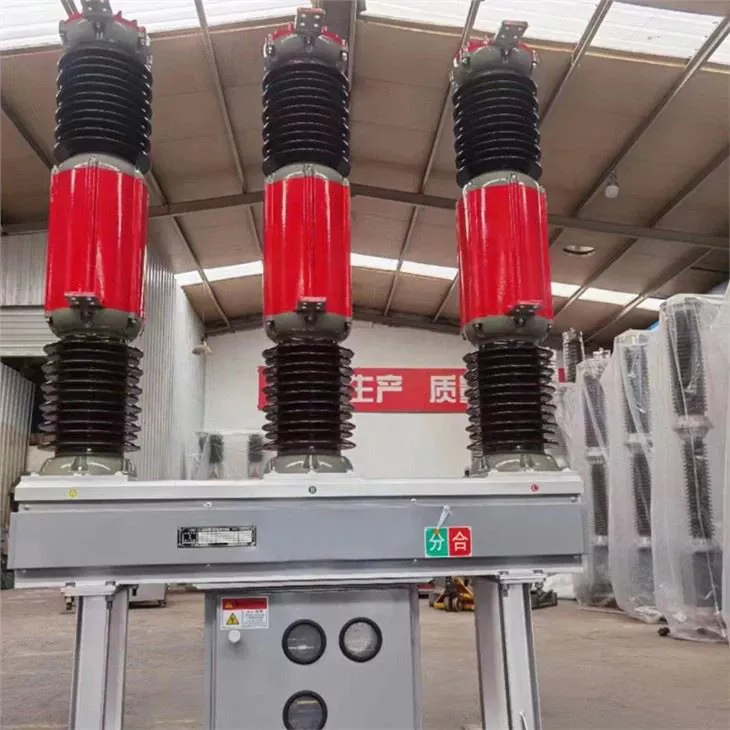

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Q1: Chức năng chính của bộ ngắt mạch SF6 là gì?
A1: Nó được sử dụng để điều khiển và bảo vệ các hệ thống truyền và phân phối điện, và cũng có thể được sử dụng như một bộ ngắt mạch buộc hoặc để chuyển đổi các ngân hàng tụ điện.

Câu 2: Khí nào được sử dụng trong bộ ngắt mạch và tại sao?
Khí A2: SF6 được sử dụng cho các đặc tính cách nhiệt và cách nhiệt tuyệt vời của nó. Nó có cường độ điện môi cao và không phản ứng với các vật liệu khác thường được sử dụng trong các bộ ngắt mạch.

Câu 3: SF6 so sánh với Air về mặt cách nhiệt như thế nào?
A3: SF6 có cường độ điện môi cao gấp 2-3 lần so với không khí ở 1 ATM và có thể vượt quá dầu cách điện ở áp suất cao hơn.

Q4: Các điều kiện môi trường để hoạt động đúng là gì?
A4: Nhiệt độ môi trường phải nằm trong khoảng +40 ° C và -30 ° C, độ cao phải là ≤2000m (độ cao cao hơn yêu cầu tăng cách nhiệt), áp suất gió không được vượt quá 700Pa và mức độ ô nhiễm phải là lớp I.
