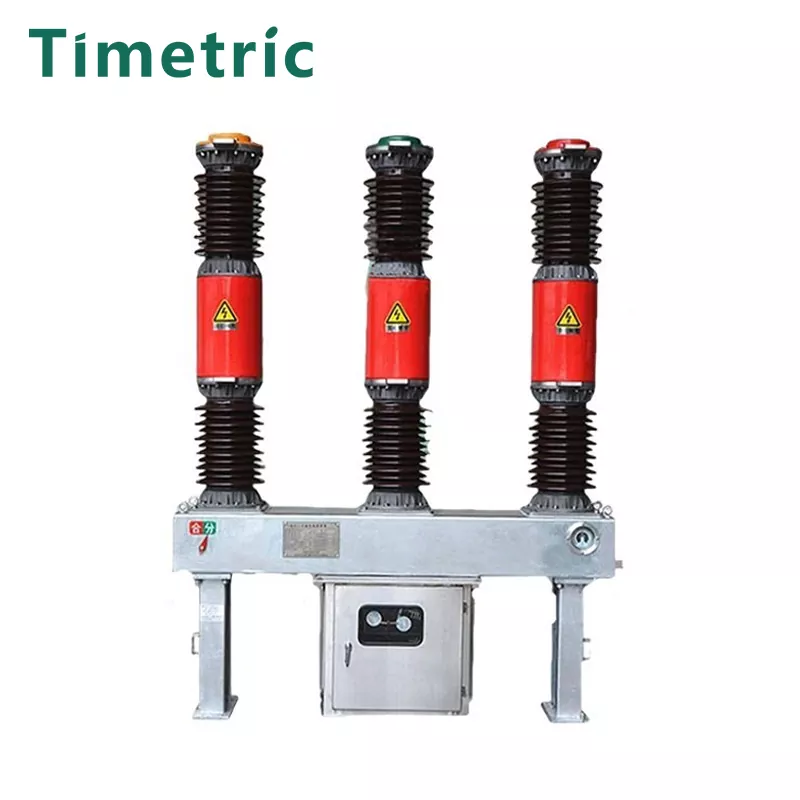

Bộ ngắt mạch LW36-40.5 SF6

Mục: Bộ ngắt mạch LW36-40.5 SF6
SF6 Gas: Hiệu suất dập tắt hồ quang tuyệt vời.
Thiết kế nhỏ gọn: Cấu trúc đơn giản và tiết kiệm không gian.
Hoạt động đáng tin cậy: Hiệu suất mở tốt với hoạt động cân bằng.
Bộ ngắt niêm phong: Giảm tiếng ồn hoạt động.
Bảo trì thấp: Yêu cầu kiểm tra và bảo trì tối thiểu.

Gửi yêu cầu

Mô tả Sản phẩm

Mục: Bộ ngắt mạch LW36-40.5 SF6

Bộ ngắt mạch THELW36-40.5 SF6 là thiết bị điện điện áp cao ba pha, 50Hz được thiết kế để điều khiển và bảo vệ hệ thống truyền và phân phối điện và phân phối điện 45kV. Nó phù hợp cho các ứng dụng bao gồm:

· Bộ ngắt mạch buộc.

· Chuyển đổi các ngân hàng tụ điện.

· Đo lường và bảo vệ với máy biến áp hiện tại có thể gắn.

Các tính năng chính:

Tuân thủ các tiêu chuẩn: Đáp ứng tiêu chuẩn quốc giaGB1984-1989 ("Bộ ngắt mạch điện áp cao AC") và Ủy ban điện tử quốc tế StandardIEC60056: 1987 ("Bộ ngắt mạch điện áp điện áp cao").

Hiệu suất phá vỡ tuyệt vời:

O usescompressed gas arc buồng dập tắt để dập tắt hồ quang nhanh chóng.

o Thời gian ngắn để bảo vệ nâng cao.

o Có khả năng phá vỡ 25 ka 20 lần dưới điện áp định mức mà không bị suy giảm hiệu suất.

Bảo trì thấp:

o Không cần bảo trì khí đốt SF6 trong suốt thời gian phục vụ của nó.

O Cung cấp cuộc sống điện với sự can thiệp tối thiểu.

Cách nhiệt đáng tin cậy:

o có thể chống lại40,5 kV trong 10 phút ở áp suất đo bằng không, đảm bảo hiệu suất cách nhiệt mạnh mẽ.

Độ tin cậy cơ học cao:

o Được thiết kế hoạt động forfrequent, với khả năng đóng cửa.

o có thể an toàn và đóng các dòng điện ngân hàng tụ điện tăng lên 400 amps mà không cần đánh lại.

o Có khả năng chuyển đổi một cách an toàn các đường dài (tăng tới25 ,5050 km) mà không có vấn đề như arcing hoặc kiệt sức.

Thiết kế nhỏ gọn và đơn giản:

o Kích thước nhỏ gọn với cấu trúc Asimple.

o thời gian dài hoạt động không cần bảo trì, đảm bảo giảm thời gian chết và chi phí.

Mô tả mô hình

Thông số kỹ thuật chính

KHÔNG.	LTEM		Đơn vị	Dữ liệu
1	Được đánh giá	điện áp	KV	40.5
	Xếp hạng cách nhiệt mức độ	Lightning Impact chịu được điện áp (giá trị đỉnh đầy đủ)	KV	185
		Tần số điện chịu chịu được điện áp (IMIN)	KV	95
2	Xếp hạng hiện tại		A	1600 2000
3	Cuộc sống cơ học		Tiếp theo fime	3000
4	Áp lực định mức của áp suất khí lưu huỳnh hexafluoride ở mức 20 ℃)		MPA	0.50
5	Áp suất báo động/Áp suất chức năng tối thiểu (áp suất đo ở mức 20))		MPA	0,47/0,45
6 7	Dòng điện chuyển mạch ngắn được xếp hạng		các	25 63	31.5
	Dòng điện đóng ngắn mạch được xếp hạng (Đỉnh)		Các		80
8	Xếp hạng thời gian ngắn chịu được dòng điện (dòng ổn định nhiệt)		các	25	31.5
9	Xếp hạng thời gian ngắn chịu được dòng điện (dòng ổn định nhiệt)		các	60	80
10	Dòng điện chuyển mạch ngắn được xếp hạng		các	63	8
11	Số lượng thời gian chuyển đổi tích lũy theo chuyển đổi ngắn mạch được xếp hạng		Thời gian	15	10
12	Thời lượng ngắn mạch được xếp hạng		S	4
13	Thời gian đóng cửa Lat xếp hạng Voltagel hoạt động			≤0.1
14	Thời gian chuyển đổi (tại điện áp hoạt động định mức)		5	≤0,06
15	Thứ tự hoạt động được xếp hạng			C-0.3S-CO-180S-Co
16	Xếp hạng mở và đóng cửa ngân hàng tụ điện đơn sắc hiện tại		A	400
17	Trong rò rỉ		%năm	≤1
18	Hàm lượng nước của khí lưu huỳnh hexafluoride (V/V)			≤150x10-9
19	Cơ chế vận hành lò xo CT14 với điện áp hoạt động định mức
	Cuộn dây đóng cửa, điện áp cuộn dây		V	Phát sóng: 220 380 IDC): 48 110 220
	Điện áp động cơ lưu trữ năng lượng		V	IAC): 220 380 (DC): 110 220
20	Trọng lượng khí lưu huỳnh hexafiuoride		Kg	8
21	Trọng lượng của bộ ngắt Circuil [Cơ chế vận hành)		Kg	1400

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch LW36-40.5 SF6

Môi trường làm việc của bộ ngắt mạch LW36-40.5 SF6:

Phạm vi nhiệt độ xung quanh:

Tối thiểu: -30 ° C.

Tối đa: +40 ° C.

(Đối với các điều kiện đặc biệt, có thể được tùy chỉnh cho phạm vi nhiệt độ cao hơn hoặc thấp hơn.)

Độ cao:

Có thể được sử dụng lên tới 1.000 mét so với mực nước biển.

Đối với độ cao trên 1.000 mét, điều chỉnh có thể là cần thiết để đảm bảo hiệu suất phù hợp.

Độ ẩm:

Độ ẩm tương đối không được vượt quá 95%(không áp dụng).

Mức độ ô nhiễm:

Thích hợp cho các môi trường với mức độ ô nhiễm quy định (mức độ Tối lập cấp III theo tiêu chuẩn IEC).

Kháng chiến địa chấn:

Được thiết kế để chống lại cường độ lên tới 8 độ trên thang điểm Richter.

Kháng gió:

Có thể chịu được tốc độ gió lên tới 160 km/h, làm cho nó phù hợp cho việc lắp đặt ngoài trời ở các khu vực chịu gió lớn.

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch LW36-40.5 SF6

Nguyên nhân có thể của sự cố mạch điện:

Áp suất khí SF6 không đủ:

Áp suất khí SF6 thấp có thể làm giảm khả năng loại bỏ vòng cung của bộ ngắt, dẫn đến việc không làm gián đoạn các lỗi đúng cách. Kiểm tra áp suất khí thường xuyên là cần thiết cho hoạt động đáng tin cậy.

Sự ô nhiễm của khí SF6:

Các chất gây ô nhiễm (ví dụ: độ ẩm, không khí hoặc hạt) trong khí SF6 có thể làm giảm tính chất điện môi của nó và hiệu quả xử lý hồ quang, dẫn đến hoạt động bị lỗi.

Thất bại cơ học:

Hao mòn trên các thành phần bên trong (ví dụ: tiếp điểm, lò xo, cơ chế hoạt động) có thể dẫn đến sự cố, chẳng hạn như không đóng hoặc mở bộ ngắt khi cần.

Điều kiện quá mức hoặc ngắn mạch:

Nếu bộ ngắt phải chịu các điều kiện mạch orshort quá tải vượt quá khả năng định mức của nó, nó có thể không làm gián đoạn dòng điện một cách hiệu quả, có khả năng dẫn đến thiệt hại hệ thống.

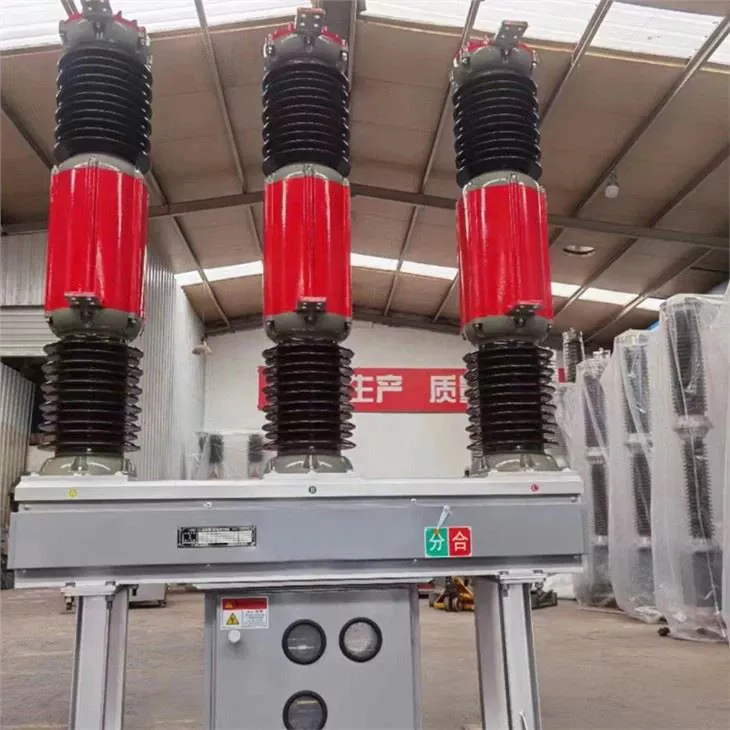

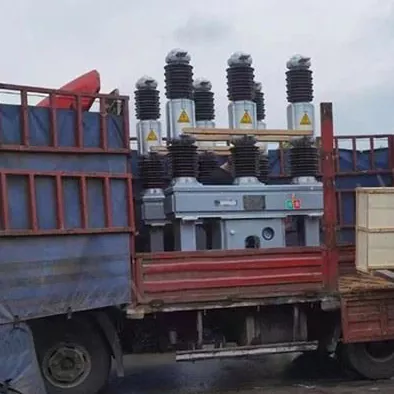

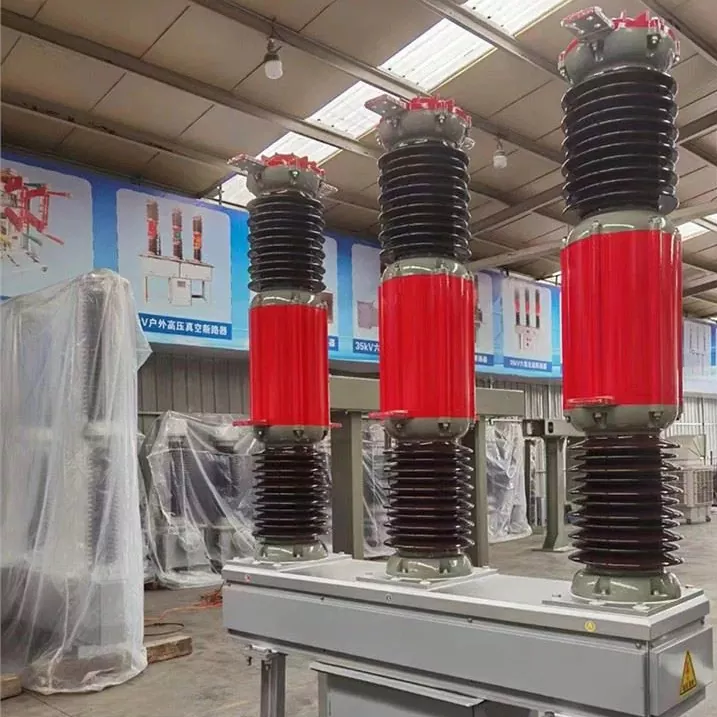

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Mục: Bộ ngắt mạch LW36-40.5 SF6

1. Điện áp định mức của bộ ngắt mạch LW36-40.5 SF6 là gì?

· Bộ ngắt mạch LW36-40.5 SF6 được thiết kế cho điện áp ARATED là 40,5 kV, phù hợp cho hệ thống truyền và phân phối năng lượng 35 kV.

2. Loại khí nào sử dụng LW36-40.5 để dập tắt hồ quang?

· Khí Breaker Usessf6 (Sulfur hexafluoride), được biết đến với các đặc tính điện môi và điện môi tuyệt vời, đảm bảo hoạt động đáng tin cậy ngay cả trong điều kiện lỗi cao.

3. Đời sống cơ học của bộ ngắt mạch LW36-40.5 SF6 là gì?

· Tuổi thọ cơ học của bộ ngắt mạch LW36-40.5 SF6 được thiết kế để vượt quá 3.000 hoạt động, làm cho nó phù hợp để chuyển đổi thường xuyên trong môi trường đòi hỏi.
