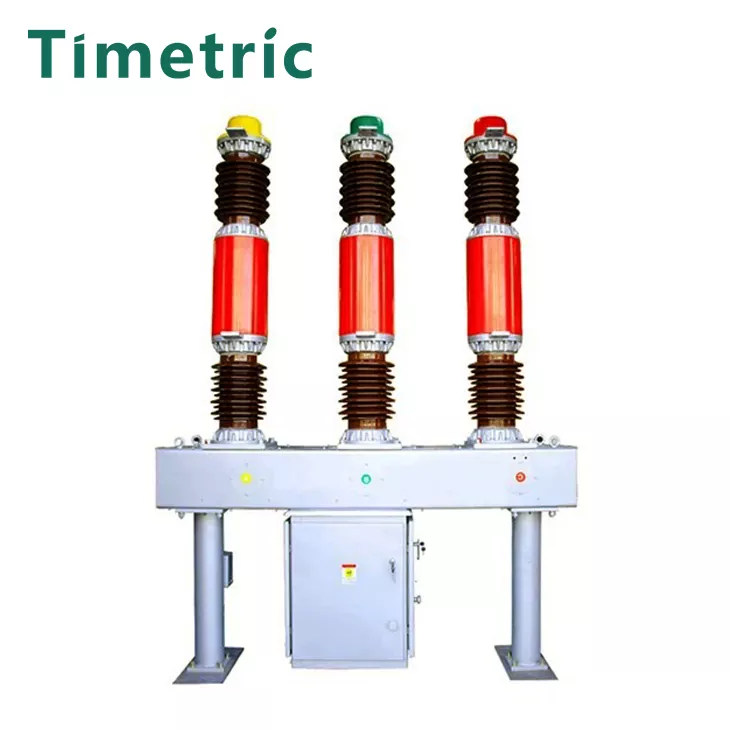

Bộ ngắt mạch LW8-40.5AG SF6

Mục: Bộ ngắt mạch LW8-40.5AG SF6

· Cấu trúc: Mỗi cực được thiết kế với cấu trúc hoàn thiện đơn cột Asingle.

· Vòng cung bị dập tắt: Sử dụng nguyên tắc dập tắt hồ quang năng lượng cho hiệu suất hiệu quả.

· Trao hành: Được trang bị bộ truyền động mùa xuân ACT14, cho phép hoạt động đáng tin cậy.

· Liên kết cơ học: Kết hợp liên kết cơ học pha Athree, đảm bảo hiệu suất được đồng bộ hóa trên tất cả các giai đoạn.

· Tuân thủ: Bộ ngắt mạch này đáp ứng các yêu cầu của các tiêu chuẩn TheGB1984 Andiec62271-100 cho các thiết bị điện áp cao.

Mô tả mô hình

Thông số kỹ thuật chính

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch LW8A-40.5 SF6

Nhiệt độ xung quanh:

Giới hạn trên: +40 ° C.

Giới hạn thấp hơn: -30 ° C.

Độ cao:

≤2000 mét so với mực nước biển

Nếu được cài đặt ở độ cao cao hơn, điều chỉnh mức cách điện có thể là cần thiết.

Áp lực gió:

≤700 pa (tương đương với tốc độ gió lên tới 34 m/s).

Điều kiện địa chấn:

Bộ ngắt mạch được thiết kế để chống lại cường độ chiết xuất của tăng lên 8 độ.

Mức độ ô nhiễm:

Lớp I, cho biết nó phù hợp cho mức độ ô nhiễm môi trường bình thường.

Biến động nhiệt độ:

Chênh lệch nhiệt độ tối đa hàng ngày: Không quá 25 ° C.

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch LW8A-40.5 SF6

1. Khung trong lớp cách nhiệt SF6

· Rò rỉ khí SF6: Khí SF6 (Sulfur hexafluoride) được sử dụng để cách điện các tiếp điểm của bộ ngắt mạch. Bất kỳ sự rò rỉ hoặc suy giảm của khí có thể làm giảm các đặc tính cách điện của nó, dẫn đến sự cố về hiệu suất và có thể không làm gián đoạn dòng lỗi.

· Áp suất khí không đủ: Áp suất khí thấp có thể gây ra hoạt động không phù hợp của bộ ngắt, vì khí SF6 là không thể thiếu để dập tắt vòng cung trong quá trình lỗi.

2. Thất bại cơ học

· Sự cố cơ chế lò xo: ​​Bộ ngắt hoạt động thông qua cơ chế lò xo, lưu trữ năng lượng để mở và đóng. Một sự cố trong mùa xuân hoặc cơ chế bộ truyền động có thể ngăn chặn hoạt động đúng, dẫn đến việc không mở hoặc đóng bộ ngắt.

· Tiếp xúc hoặc hư hỏng: Theo thời gian, các tiếp điểm của bộ ngắt có thể bị hao mòn, bị rỗ hoặc bị thiệt hại cơ học, làm tổn hại khả năng tạo hoặc phá vỡ mạch khi cần thiết.

3. Lỗi điện tử

· Các mạch quá dòng hoặc ngắn: Quá tải hoặc ngắn mạch ngoài khả năng gián đoạn của bộ ngắt có thể gây ra quá nhiệt hoặc làm hỏng các thành phần bên trong của bộ ngắt.

· Cài đặt chuyến đi không chính xác: Nếu cài đặt chuyến đi bị cấu hình sai hoặc rơle bảo vệ không hoạt động chính xác, bộ ngắt có thể không đi trong trường hợp quá dòng hoặc lỗi.

4.arc lỗi

Lỗi dập tắt hồ quang: Bộ ngắt mạch SF6 dựa vào các đặc tính làm nguội hồ quang của khí SF6. Nếu bộ ngắt không thể dập tắt vòng cung điện một cách chính xác (do các vấn đề về áp suất khí hoặc ô nhiễm), điều này có thể dẫn đến các cung dai dẳng, làm hỏng bộ ngắt và thiết bị xung quanh.

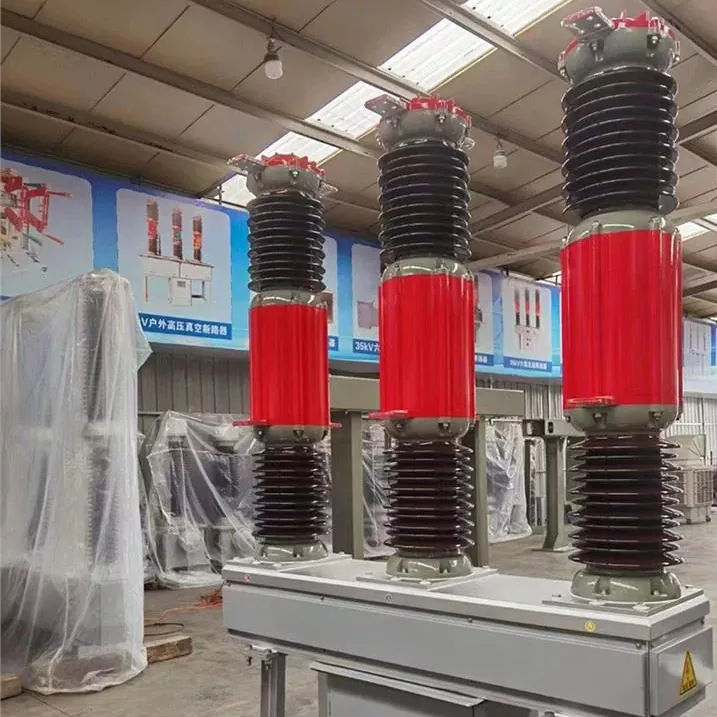

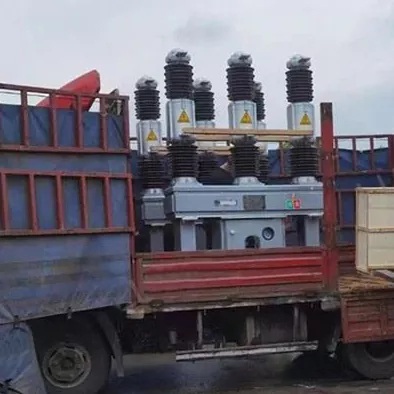

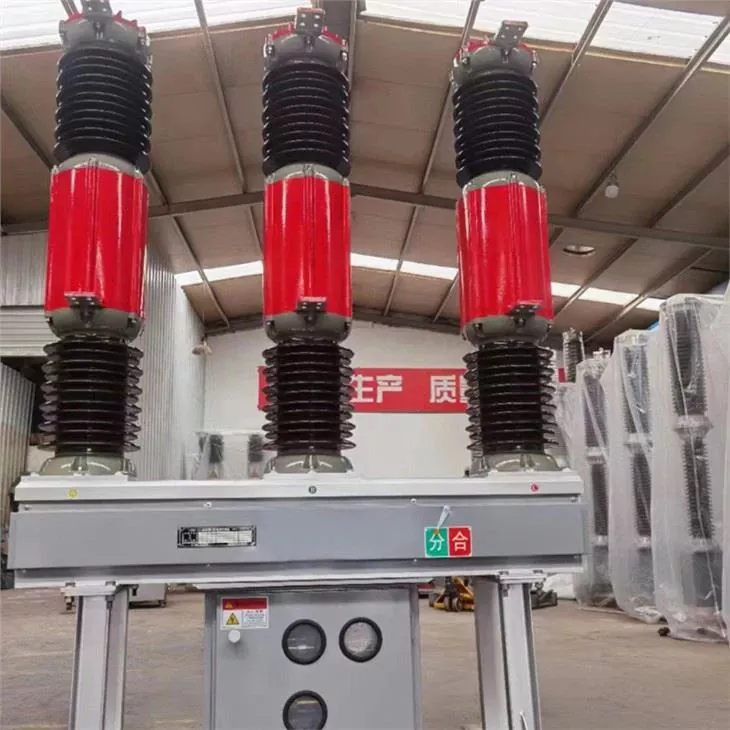

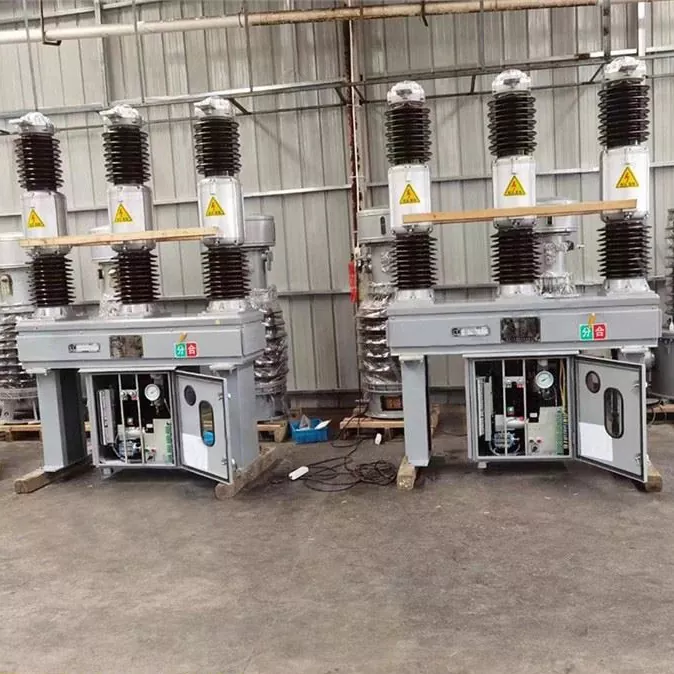

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Mục: Bộ ngắt mạch LW8A-40.5 SF6

1. Bộ ngắt mạch LW8A-40.5 SF6 là gì?

Trả lời: Bộ ngắt mạch LW8A-40.5 SF6 là bộ ngắt mạch điện áp cao được đánh giá cho 40,5 kV, thường được sử dụng trong các trạm biến áp điện và hệ thống điện. Nó sử dụng khí SF6 cho mục đích cách điện và làm dịu hồ quang, đảm bảo hoạt động đáng tin cậy trong môi trường điện áp cao.

2. Các tính năng chính của bộ ngắt mạch LW8A-40.5 SF6 là gì?

Trả lời:

Điện áp định mức: 40,5 kV

Cách nhiệt khí SF6 và dập tắt hồ quang

Khả năng phá vỡ cao, phù hợp để làm gián đoạn dòng lỗi

Cơ chế vận hành nhanh để giải phóng mặt bằng lỗi nhanh

Thích hợp cho các ứng dụng ngoài trời và trong nhà

Thiết kế nhỏ gọn để cài đặt dễ dàng

3. Làm thế nào để bộ ngắt mạch LW8A-40.5 SF6 hoạt động?

Trả lời: Bộ ngắt hoạt động bằng cách sử dụng khí SF6 để dập tắt vòng cung được hình thành khi các tiếp điểm mở trong một lỗi. Khi phát hiện lỗi, hệ thống điều khiển bộ ngắt mạch sẽ kích hoạt cơ chế lò xo, buộc các tiếp điểm phải tách. Khí SF6 hấp thụ năng lượng từ cung và làm mát nó, đảm bảo rằng mạch bị gián đoạn một cách an toàn.
