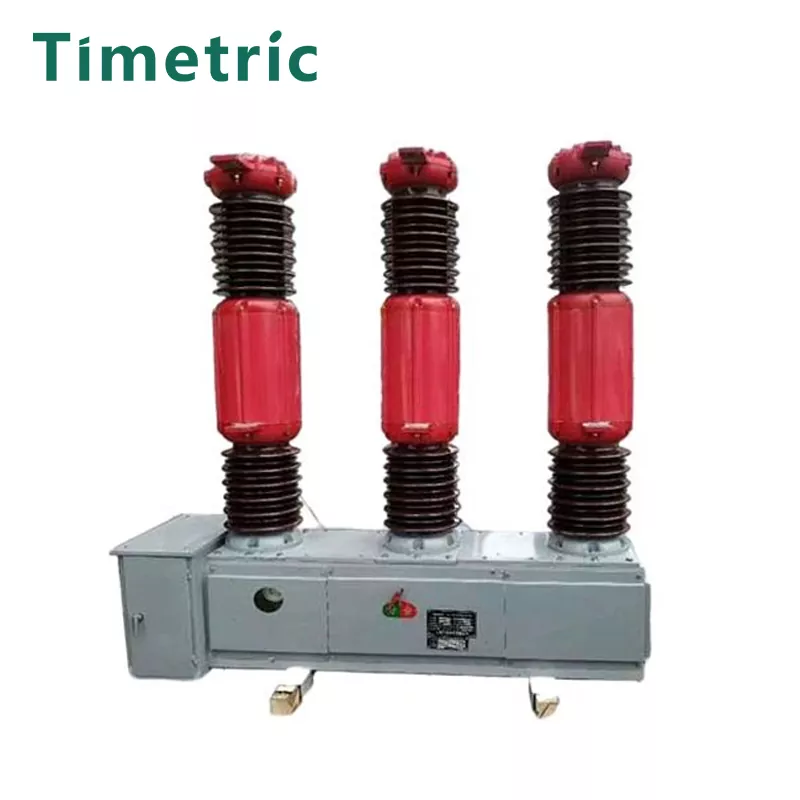

Bộ ngắt mạch LW8A-40.5 SF6

Mục: Bộ ngắt mạch LW8A-40.5 SF6
Hiệu suất dập tắt hồ quang tốt: đảm bảo sự gián đoạn đáng tin cậy của dòng điện.
Cấu trúc đơn giản và kích thước nhỏ gọn: tạo điều kiện cài đặt dễ dàng và sử dụng không gian hiệu quả.
Hiệu suất mở cửa tốt, hoạt động cân bằng: Tăng cường độ tin cậy và an toàn hoạt động.
Bộ ngắt mạch kín với tiếng ồn hoạt động nhỏ: cung cấp hoạt động yên tĩnh và ngăn ngừa ô nhiễm bên ngoài
. Khối lượng công việc kiểm tra và bảo trì thấp: Giảm chi phí hoạt động và cải thiện hiệu quả.

Gửi yêu cầu

Mô tả Sản phẩm

Mục: Bộ ngắt mạch LW8A-40.5 SF6

· Cách điện và môi trường dập tắt hồ quang: Sử dụng khí lưu huỳnh hexafluoride (SF6) để cách nhiệt tuyệt vời và hiệu suất dập tắt hồ quang.

· Cấu trúc: có tính năng thiết kế một cột đơn, đơn cho mỗi cực, đảm bảo hoạt động nhỏ gọn và hiệu quả.

· Nguyên tắc dập tắt hồ quang: Hoạt động theo nguyên tắc dập tắt vòng cung năng lượng cho hiệu suất đáng tin cậy.

· Bộ truyền động: Được trang bị cấu trúc bộ truyền động lò xo CT14 cho phép liên kết cơ học ba pha cho hoạt động đồng bộ.

· Tuân thủ: Đáp ứng các tiêu chuẩn quốc tế và và độ tin cậy.

Mô tả mô hình

Thông số kỹ thuật chính

KHÔNG.	LTEM		Đơn vị	Dữ liệu
1	Được đánh giá	vlage	KV	40.5
	Xếp hạng cách nhiệt mức độ	Lightning Impact chịu được điện áp (giá trị đỉnh đầy đủ)	KV	185
		Tần số điện chịu chịu được điện áp (IMIN)	KV	95
2	Xếp hạng hiện tại		A	1600 2000
3	Cuộc sống cơ học		Fime	3000
4	Áp lực định mức của áp suất khí lưu huỳnh hexafluoride ở mức 20 ℃)		MPA	0.50
5	Áp suất báo động/Áp suất chức năng tối thiểu (áp suất đo ở mức 20))		MPA	0,47/0,45
6 7	Dòng điện chuyển mạch ngắn được xếp hạng		các	25 63	31.5
	Dòng điện đóng ngắn mạch được xếp hạng (Đỉnh)		Các		80
8	Xếp hạng thời gian ngắn chịu được dòng điện (dòng ổn định nhiệt)		các	25	31.5
9	Xếp hạng thời gian ngắn chịu được dòng điện (dòng điện nhiệt)		các	60	80
10	Xếp hạng ngắn mạch dòng điện		các	63	8
11	Số lượng thời gian chuyển đổi tích lũy theo chuyển đổi ngắn mạch được xếp hạng		Thời gian	15	10
12	Thời lượng ngắn mạch được xếp hạng		S	4
13	Thời gian đóng cửa Lat xếp hạng Voltagel hoạt động			≤0.1
14	Thời gian chuyển đổi (tại điện áp hoạt động định mức)		S	≤0,06
15	Xếp hạng orer của hoạt động			C-0.3S-CO-180S-Co
16	Xếp hạng mở và đóng cửa ngân hàng tụ điện đơn sắc hiện tại		A	400
17	Trong rò rỉ		% năm	≤1
18	Hàm lượng nước của lưu huỳnh hexafluoride GOS (V/V)			≤150x10-9
19	Cơ chế vận hành lò xo CT14 với điện áp hoạt động định mức
	Cuộn dây đóng cửa, điện áp cuộn dây		V	Phát sóng: 220 380 IDC): 48 110 220
	Điện áp động cơ lưu trữ năng lượng		V	IAC): 220 380 (DC): 110 220
20	Trọng lượng khí lưu huỳnh hexafluoride		Kg	8
21	Trọng lượng của bộ ngắt Circuil [Cơ chế vận hành khẳng định		Kg	1400

Cấu trúc và kích thước lắp

Môi trường làm việc ：

Mục: Bộ ngắt mạch LW8A-40.5 SF6

· Nhiệt độ môi trường:

· Cao: + 40 ° 100

· Tối thiểu: -30 ° 100

· Độ cao:

· ≤2000m (để cài đặt trên độ cao này, điều chỉnh mức cách điện là bắt buộc).

· Áp lực gió:

· Không vượt quá 700Pa (tương đương với tốc độ gió xấp xỉ 34m/s).

· Kháng chiến địa chấn:

· Tránh nhận cường độ động đất lên đến 8 độ.

· Mức độ ô nhiễm:

· Thích hợp cho mức độ ô nhiễm loại I.

· Chênh lệch nhiệt độ tối đa hàng ngày:

· Không nên vượt quá 25 ° C.

· Cài đặt:

· Thích hợp cho các cấu hình gắn kết và gắn trên cả hai bên.

Nguyên nhân có thể của sự cố mạch điện

Mục: Bộ ngắt mạch LW8A-40.5 SF6

· Hiệu quả dập tắt vòng cung:

· Sử dụng khí SF6 để ức chế hồ quang và cách nhiệt vượt trội.

· Cấu trúc một cực:

· Có thiết kế một cột, một cột đơn cho mỗi cực.

· Nguyên tắc tự năng lượng:

· Hoạt động dựa trên cơ chế dập tắt hồ quang năng lượng, đảm bảo hoạt động đáng tin cậy trong điều kiện lỗi cao.

· Cơ chế vận hành mùa xuân:

· Được trang bị bộ truyền động lò xo CT14 cho liên kết cơ học mạnh mẽ và chính xác qua ba giai đoạn.

· Sự tuân thủ:

· Phù hợp với các tiêu chuẩn quốc tếGB1984 Andiec62271-100, đảm bảo chất lượng và an toàn.

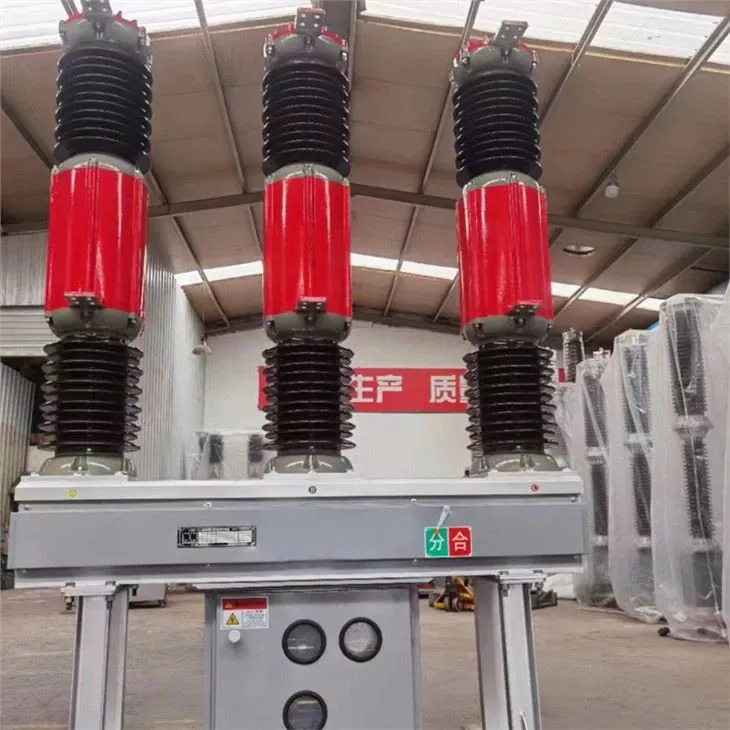

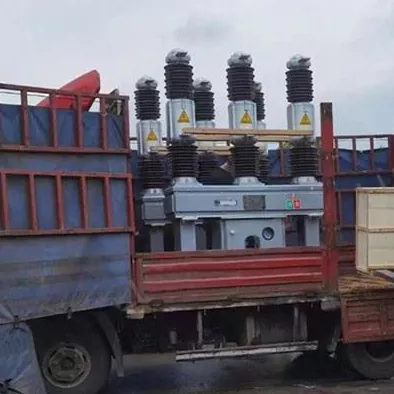

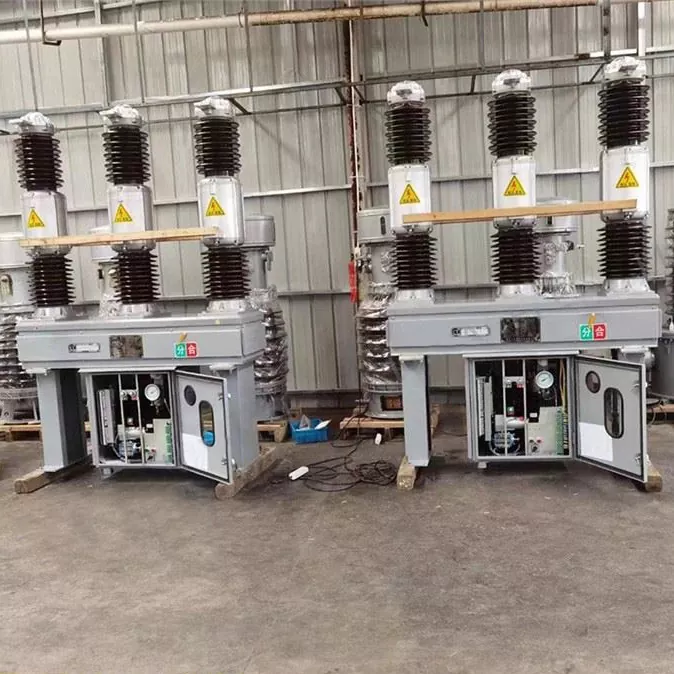

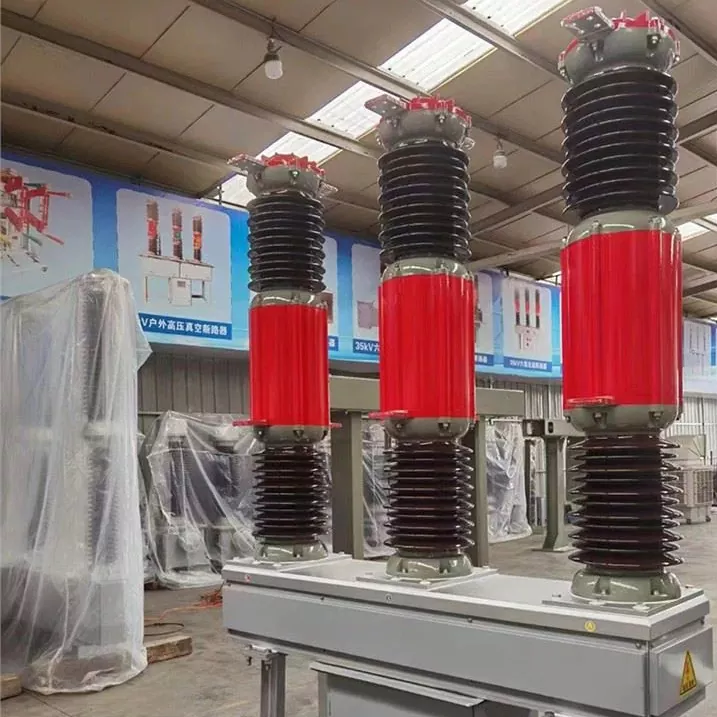

Sản phẩm thực sự bắn

Câu hỏi thường gặp

Mục: Bộ ngắt mạch LW8A-40.5 SF6

Câu 1: Điện áp định mức của bộ ngắt mạch LW8A-40.5 SF6 là bao nhiêu?
A1: Điện áp định mức là 40,5 kV.

Câu 2: Môi trường gián đoạn được sử dụng trong bộ ngắt mạch này là gì?
A2: Nó sử dụng khí lưu huỳnh hexafluoride (SF6) làm cả môi trường cách nhiệt và hồ quang.

Câu 3: Bộ ngắt mạch hoạt động như thế nào?
A3: Bộ ngắt mạch được trang bị bộ truyền động lò xo CT14, cho phép liên kết cơ học của ba pha để hoạt động đồng bộ.

Q4: LW8A-40.5 có tuân thủ các tiêu chuẩn quốc tế không?
A4: Có, nó tuân thủ các tiêu chuẩn GB1984 và IEC 62271-100.
